1. 概述

1.1 应用场景

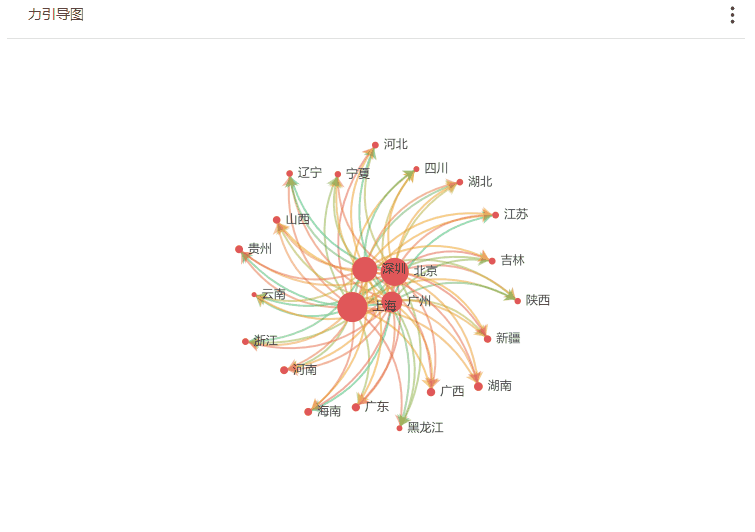

力引导图使用节点/顶点和连接线来显示事物之间的连接关系，并帮助阐明一组实体之间的关系类型。每个顶点，或节点（node），代表一个对象。每条连线（link）代表所连接的两个对象之间的关系。具体效果如图：

1.2 基本要求

力引导图的基本要求：

1.3 图表特点

优点：描述事物间关系，比如人物关系、计算机网络关系等。更多用来表达抽象关系。

缺点：由于力导向图使用固定的布局算法来排列节点和链路，因此链路的长短是根据算法计算出来的，不能指定。因此，力导向图不适合用来表达有具体关系举例的场景。

2. 示例

2.1 新建看板

在星河可视化共创分析平台的工作中新建一个大屏看板。

2.2 上传数据

把已经准备好的数据上传到星河可视化共创分析平台中。

在共创团队→数据管理→数据文件中点击【添加】

把数据上传完后，我们就可以在看板编辑区域绘制我们的力引导图了。

2.3 新建力引导图

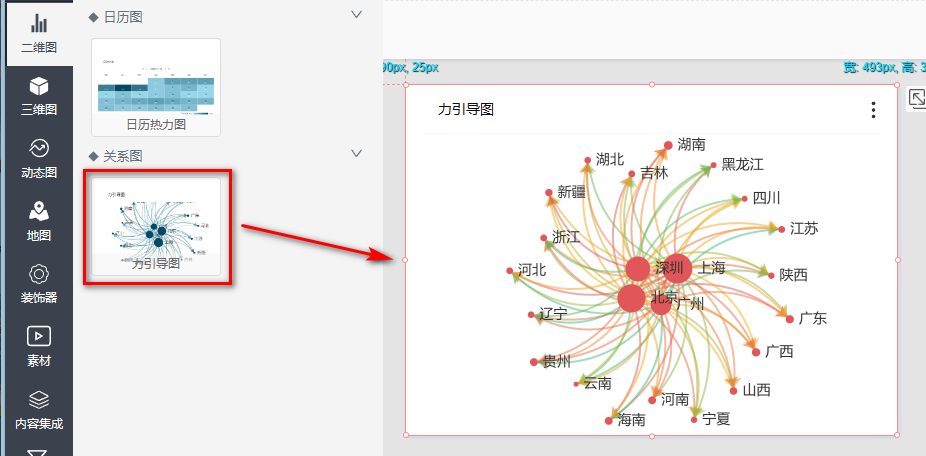

在设计栏中找到力引导图，并拖入到设计看板中。

2.4 配置相关字段

把相关字段拖入字段设置中，并配置相关显示属性配置。

3. 美化图表

3.1 调整力引导图属性

调整力引导图属性，如力引导布局、散点大小、线宽等。

力引导布局：用来调整边缘节点与中心节点之间的距离、相关引力、斥力相关因素

文本：调整图表展示的类别文字的大小、颜色、字体、字号等属性

缩放、高亮、开启箭头：开启后将开启相应的功能

最小、最大散点：设置图表上的点的最小、最大值

**线宽：调整各个点之间的线宽粗细

3.2 调整配色

打开显示设置中的【配色】，选择适合业务含义的配色。

这样，我们的力引导图就完成配置了。

4. 效果展示

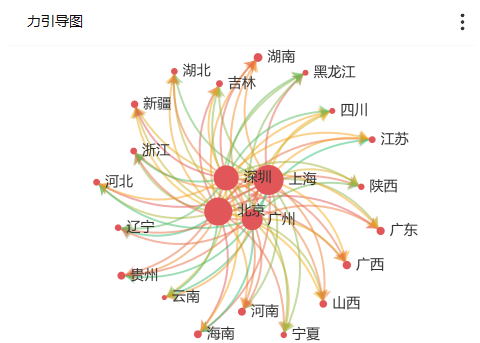

通过节点大小与线条颜色，我们可以了解节点与节点间流向的关系。
