1. 概述

1.1 应用场景

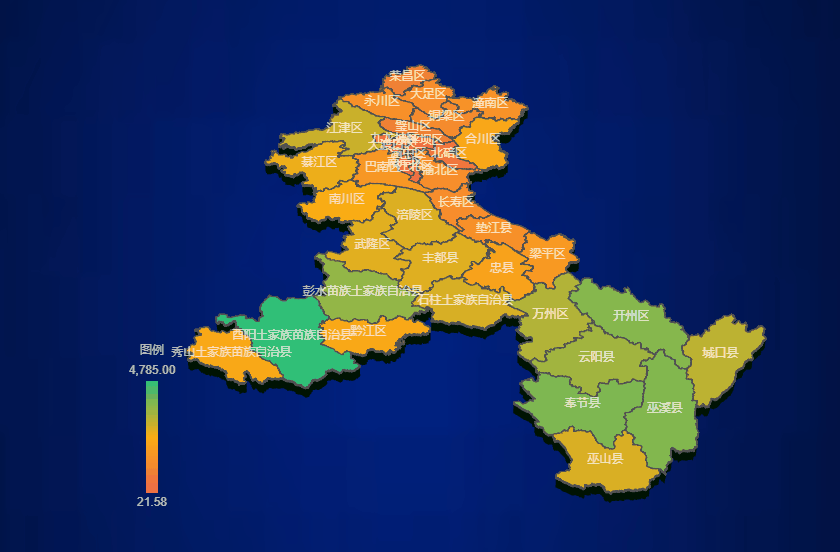

3D区域地图是一种使用不同深浅的颜色来展示数据的大小和分布范围的可视化图形。下图是一个展示客户分布的区域地图，颜色越深，客户数越多：

1.2 基本要求

地图的基本要求：

1.3 图表特点

适合展示数据在地理空间的分布状况，使用颜色深浅来区分数值大小，可以通过旋转展示动态效果。

2. 示例

2.1 新建看板

参考矢量地图2.3步骤

2.2 上传数据

参考矢量地图2.1 2.2步骤

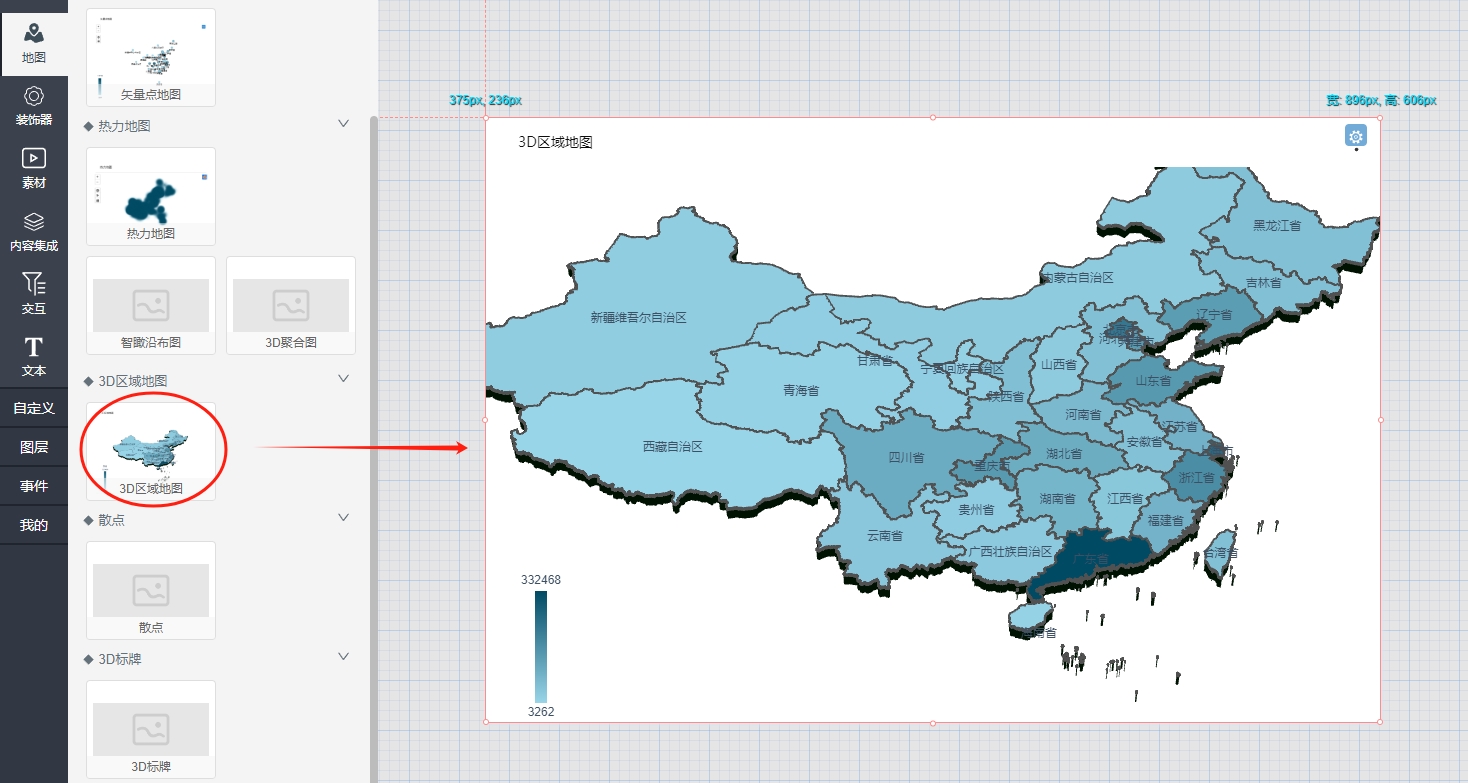

2.3 新建3D区域地图

在设计栏中找到区域地图，并拖入到设计看板中。

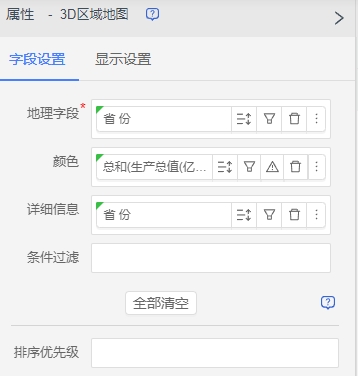

2.4 配置相关字段

把相关字段拖入字段设置中，其中地理字段是必须要有，如果需要按区块展示颜色则需要颜色字段，且颜色字段必须为指标数值。如需要在地图上显示标注信息，则需要将对应的标注字段加入到详细信息里面。

3. 美化图表

3.1 地图配色

打开显示设置中的【配色】，在调色板下拉项里面选择适合业务含义的配色。也可以点击后面“|||”为指标值设定固定值对应的颜色。

3. 2 地图图例

图例开启：在图例设置项，可设置图例的关闭与启用，当眼睛图表为启用的时候则开启图例，否则为关闭图例

位置：可设置图例的相对位置及偏移，可按照横向、纵向偏移设置

文本：可设置图例上的指标数值的文本字号、粗细、字体颜色等属性

标题：可设置图例的标题内容、字体等属性

描述：可设置图例的一些描述信息，描述信息字体等属性，一般不用

背景：可设置图例区域的背景颜色

3. 3 基础配置

缩放比例：可设置地图的缩放大小，值越大地图缩放越大（3D区域地图属性下的自动缩放居中关闭状态才显示这个属性）

平移：可设置地图沿XYZ方向平移的距离，默认居中（3D区域地图属性下的自动缩放居中关闭状态才显示这个属性）

旋转：可设置地图沿XYZ方向旋转角度，当XYZ都是0的时候，地图垂直平铺展示，默认不需要修改。

辅助配置：用于地图的一些性能监控，默认不需要开启。

光源：可设置地图的亮度信息，如果需要地图变亮变暗则需要调整环境光、平行光的相关属性，默认不需要修改。

相机配置：可设置地图的展示形式、坐标转化比越大，地图越大（3D区域地图属性下的自动缩放居中关闭状态才显示这个属性）。拍摄距离越小地图越大，视点默认不需要调整。

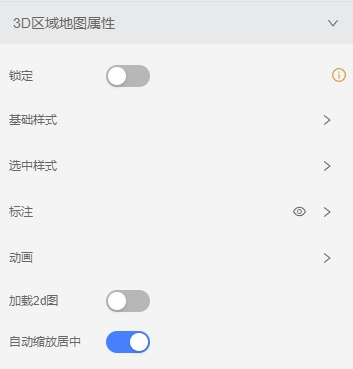

3.4 3D区域地图属性

锁定：开启后运行状态鼠标滚轮滚动地图将不会缩放，否则鼠标滚轮滚动地图会放大缩小。

基础样式：可设置地图侧面、底面、顶面边界、底面边界的颜色及宽度，边界高度可设置地图厚度，值越大地图看起来越厚。

选中样式：可设置点击地图的区块以后，对应的区块弹出的侧面颜色、高度。

标注：设置在地图区块展示对应的字段信息，字号、字体、粗细、字体颜色，其中关联数据来源于字段设置里面的详细信息字段。

动画：可设置地图是否旋转、旋转速度、是否循环、持续时长、播放间隔等属性。

加载2d图：开启后刷新页面，展示全广西的平面地图，不需要开启。

自动缩放居中：默认开启，开启根据图表的大小，自动计算3D区域地图的大小。关闭后则需要手动通过缩放比例、相机配置等属性调整地图大小。
