1.概述

1.1 应用场景

矩形树图由马里兰大学教授Ben Shneiderman于上个世纪90年代提出，起初是为了找到一种有效了解磁盘空间使用情况的方法。 矩形树图适合展现具有层级关系的数据，能够直观体现同级之间的比较。效果图如下：

1.2 基本要求

矩形树图的基本要求：

2.示例

配置基础矩形树图，需要通过模拟树状结构数据（对数据进行分层结构处理）即可配置。

在Stariver平台上，有两种方式可以对数据进行分层。

2.1 数据分层

一是在“共创团队”中点击“数据管理”，并在“数据集”中找到要进行分层的数据集，点击“元数据修改”。

接着我们找到需要进行分层的数据，并点击数据编辑按钮对数据进行编辑。

如下图所示，我们先对“城市”这一维度合并到“行政区域”这一层级中，并把省份也拖曳进去。

这样，我们就完成了把“省份”和“城市”两个维度合并到“行政区域”这一层级中。

值得一提的是，由于在数据钻取的过程中，一般都是向下钻取，所以我们在排列数据层级时，要按照数据覆盖范围由大到小来排列。

比如在展示数据中，“省份”的覆盖范围是大于“城市”的，因此我们需要把“省份”排列在“城市”之上。

第二种方式是在看板设置中对数据进行分层设置，思路还是上面一样的，操作如图：

2.2 配置矩形树图

准备好数据后，接下来即可直接配置矩形树图。

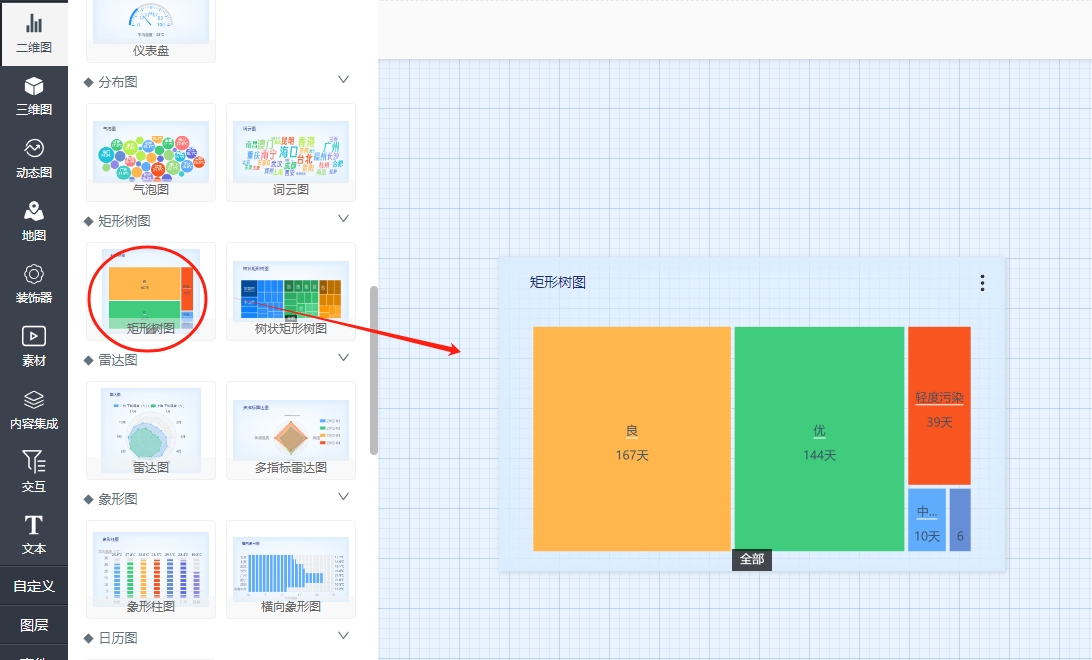

我们在二维图表中，找到矩形树图，并拖曳到设计看板中。

把准备好的数据拖入相关字段，矩形树图即可生成。

3.美化图表

3.1调整个性化配置

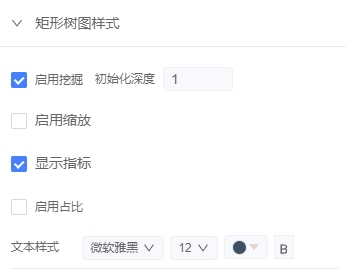

打开【矩形树图属性】，完成个性化配置。

启用挖掘：打开以后支持点击树图向下挖掘到下一层级。

初始化深度：设置矩形树图默认展开的的层级，初始化为1。

启用缩放：打开以后，支持鼠标滚轮放大缩小树图里面的色块。

显示指标：支持在矩形树图上显示对应的指标值。

文本样式：配置矩形树图文字的字号、字体、粗细、字体颜色等属性。

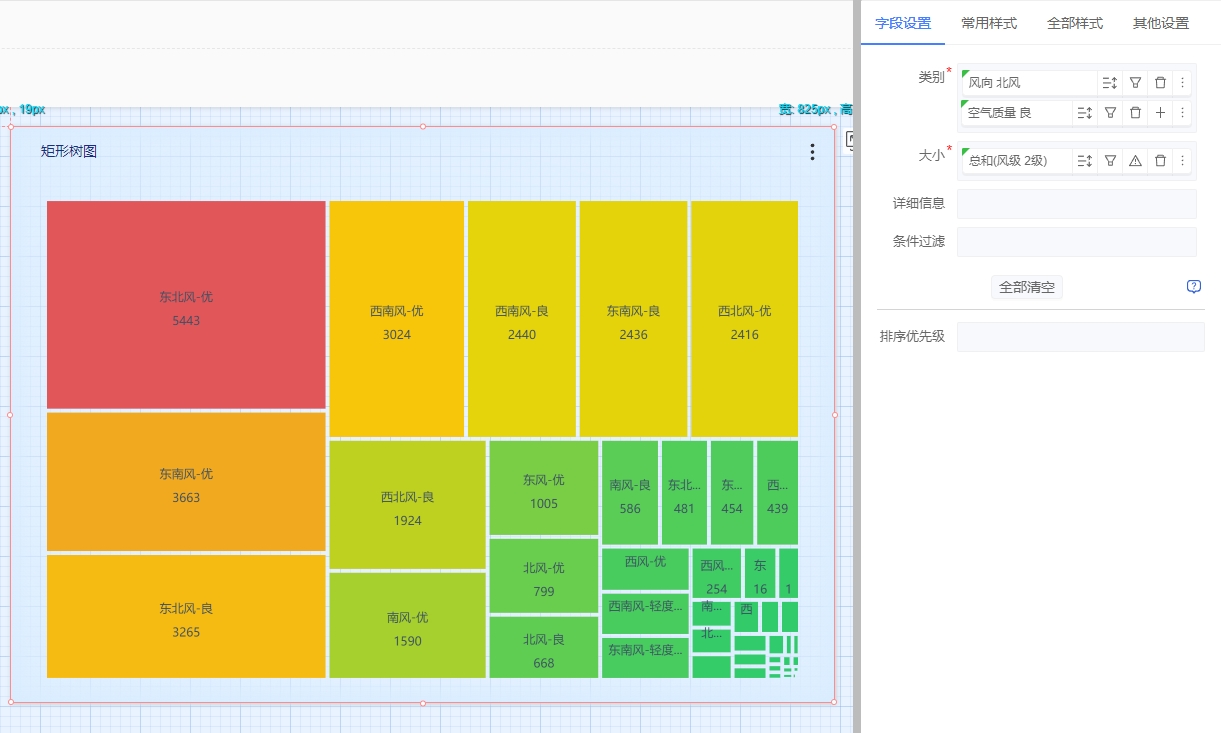

字段设置：在字段配置时，可调换类别层级关系。默认一层在上面，二层在下面，可把二层放在一层上面，这样矩形树图也会把详细的类别显示出来，如图所示。（新增）

美化图表后，我们的矩形树图就完成配置了。
