1. 概述

树图：树图是一种直观的图形表示方法，以节点和连线构成，类似树的形状，能清晰展示不同元素之间的层次关系和隶属关系，可用于对复杂信息进行分类和梳理，比如将一个主题下的各种子主题、子分类等清晰呈现。

1.1 应用场景

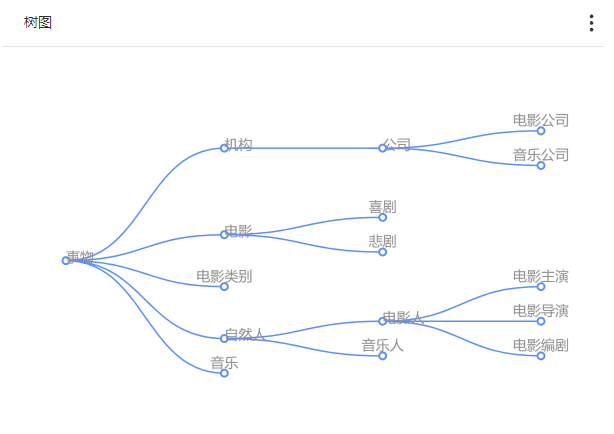

树图效果如图：

1.2 基本要求

树图的基本要求：

2. 示例

2.1 新建看板

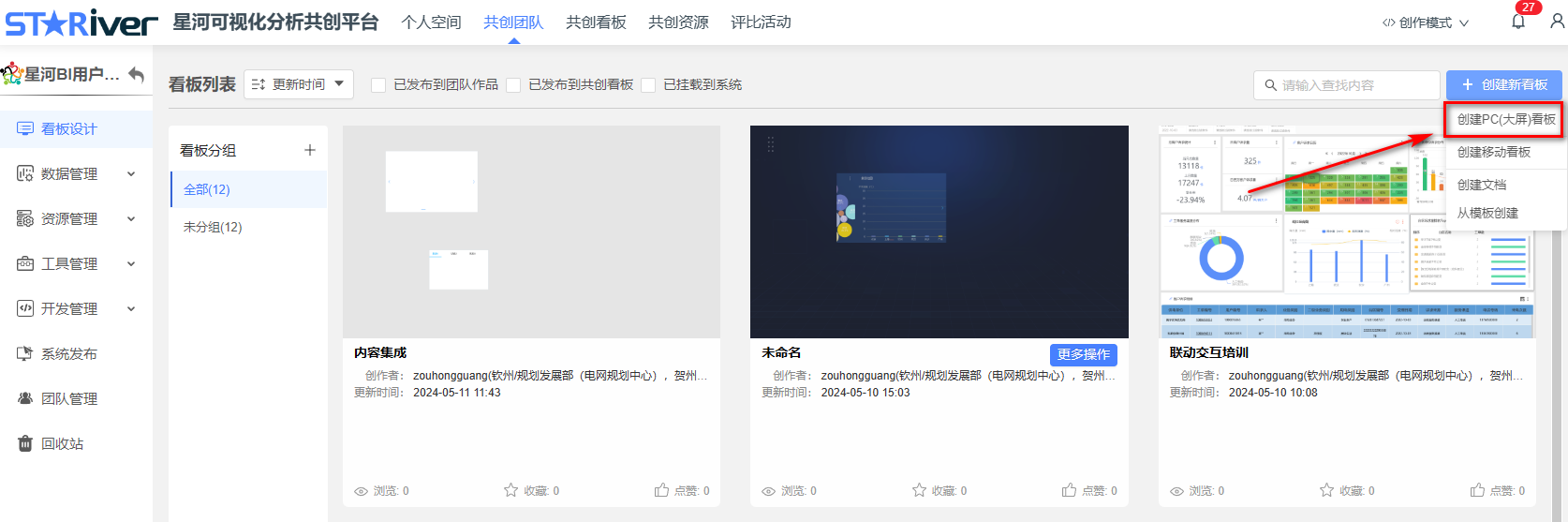

在星河可视化共创分析平台的工作中新建一个大屏看板。

2.2 上传数据

把已经准备好的数据上传到星河可视化共创分析平台中。

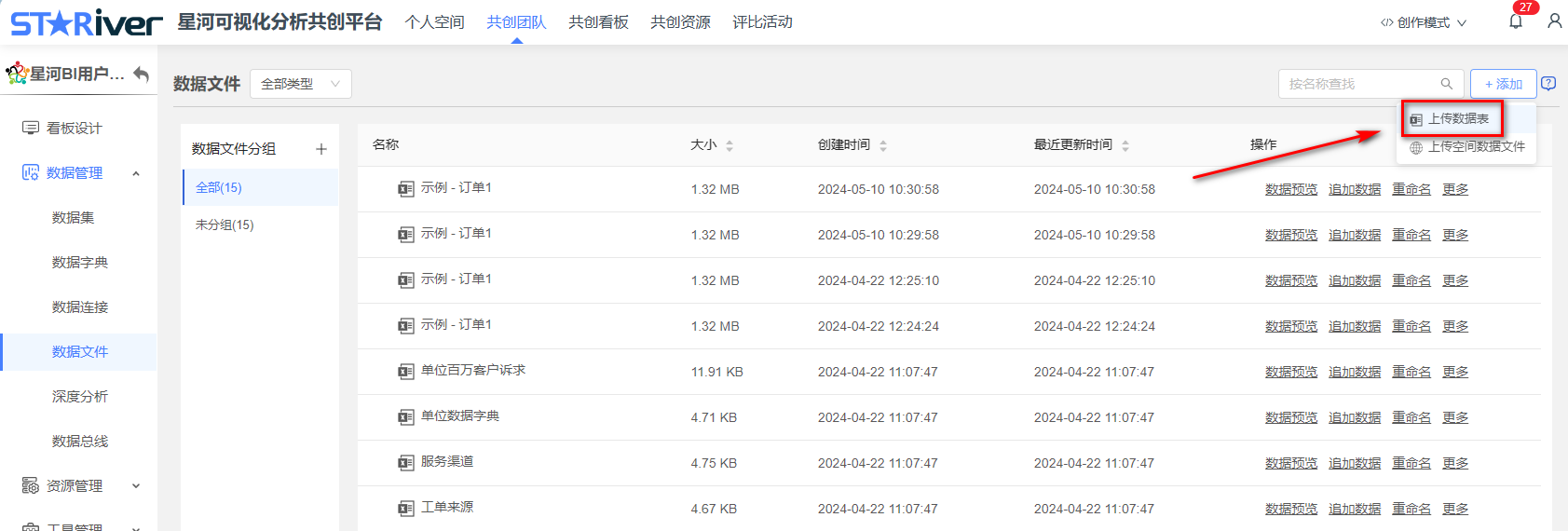

在我的工作区→我的数据→数据文件中点击【添加】

把数据上传完后，我们就可以在工作面板中绘制我们的树图了。

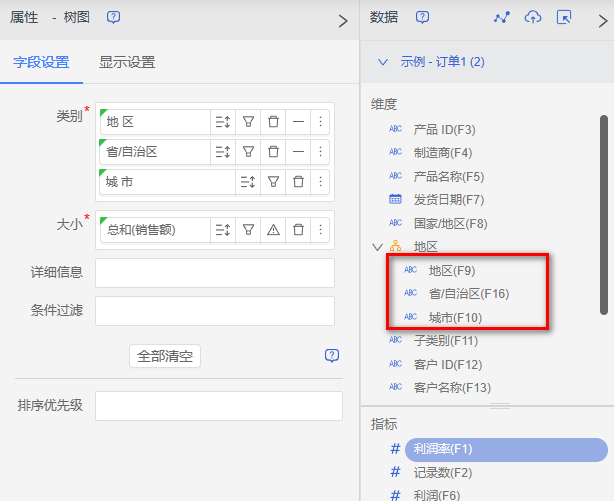

注：如图所示，在思维导图字段设置中，类别中需要分层结构数据。

2.3 新建树图

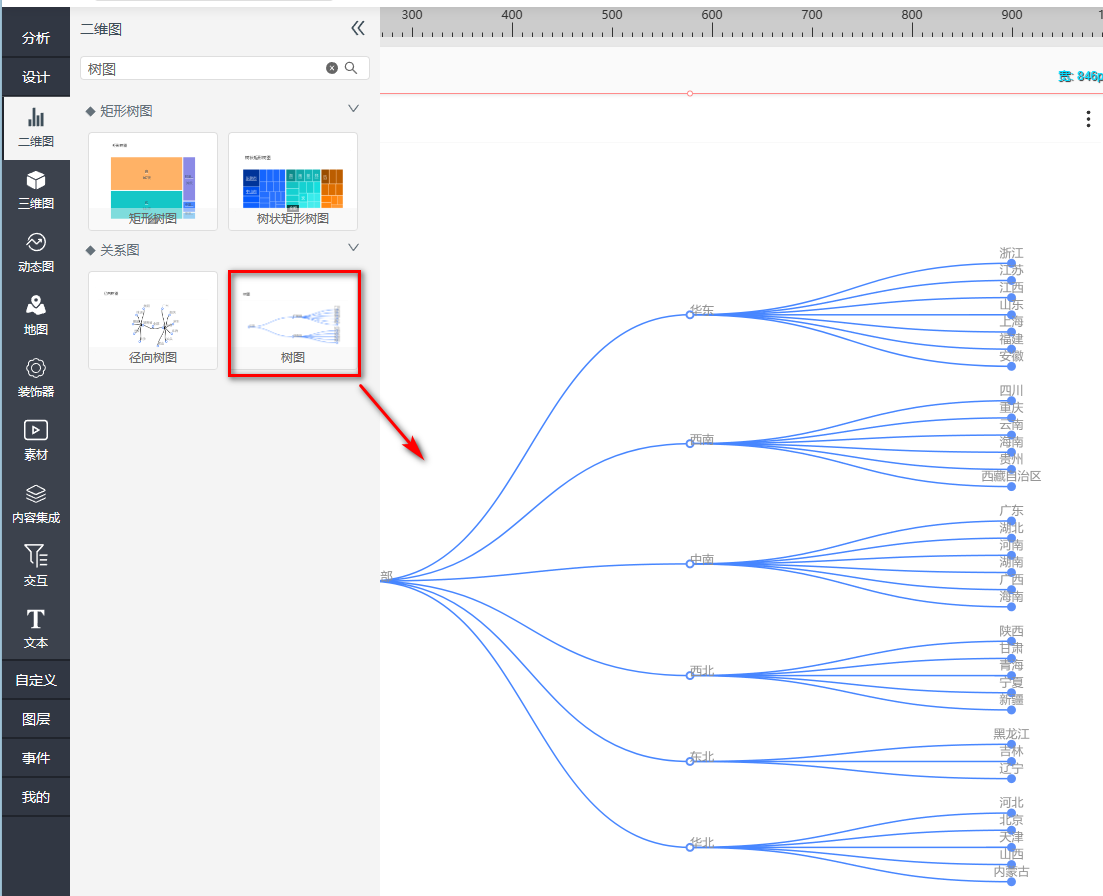

在设计栏中找到树图，并拖入到设计看板中。

2.4 配置相关字段

把相关字段拖入字段设置中，并配置相关显示属性配置。

3. 美化图表

3.1 调整个性化配置

打开【树图属性】，完成个性化配置。

布局：设置树图子节点的位置方向、包含左右、右左、上下、下上的四种结构形式。

启用缩放：看板发布或者预览状态，支持鼠标滚轮滚动缩放图表。

初始化深度：设置默认展示的层级，设置为1的时候，只展示父节点。

圆形颜色：设置各个节点圆形的颜色。

文本标签：设置中间节点文字方向、文字位置、对齐方式、字体大小、字体颜色、字体类型等属性。

叶子标签：设置最外层节点文字方向、文字位置、对子方式等属性。

3.2 调整配色

如打开显示设置中的【配色】，选择适合业务含义的配色。

美化图表后，我们的树图就完成配置了。
