1. 概述

1.1 应用场景

堆叠柱状图和折线图是比较常见的组合，图表组合后既可以用柱形图比较数据大小，又可以通过折线图查看数据变化趋势。效果如下图所示：

1.2 基本要求

堆叠柱线组合图的基本要求：

2. 示例

2.1 新建看板

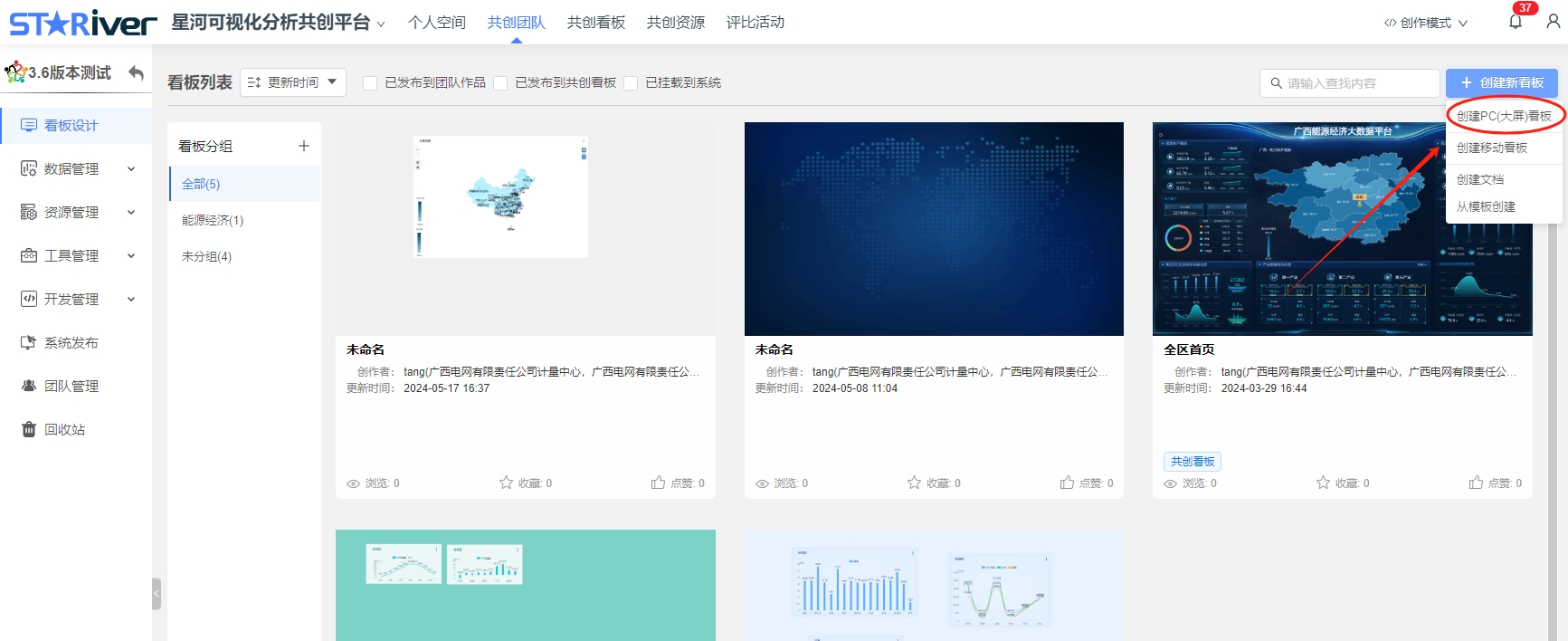

在星河可视化共创分析平台的工作中新建一个PC（大屏）看板。

2.2 上传数据

把已经准备好的数据上传到星河可视化共创分析平台中。

在共创团队→数据管理→数据文件中点击【添加】

把数据上传完后，我们就可以在工作面板中绘制我们的堆叠柱线组合图了。

2.3 新建堆叠柱线组合图

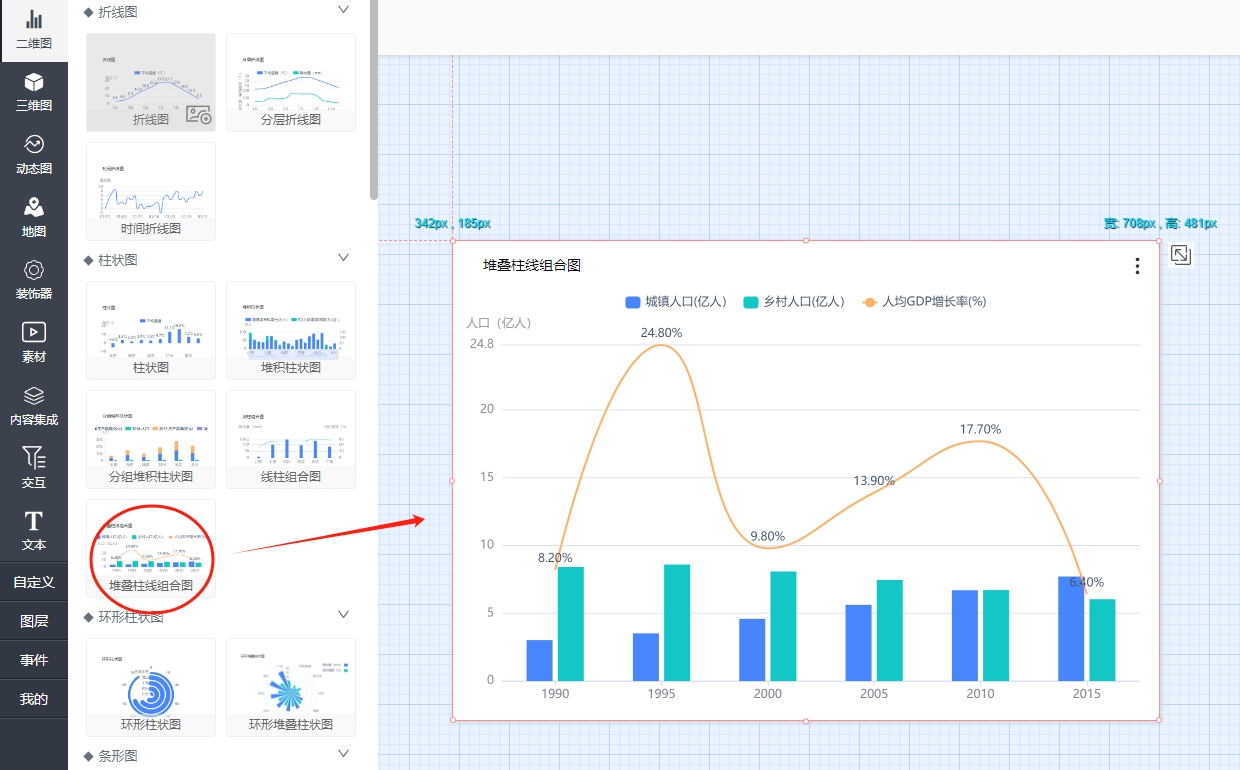

在设计栏中找到堆叠柱线组合图，并拖入到设计看板中。

2.4 配置相关字段

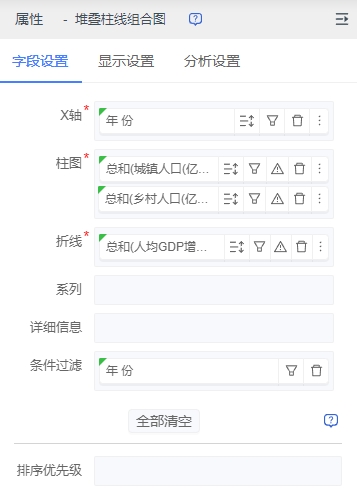

把相关字段拖入字段设置中，并配置相关显示属性配置。

3. 美化图表

3.1 调整个性化配置

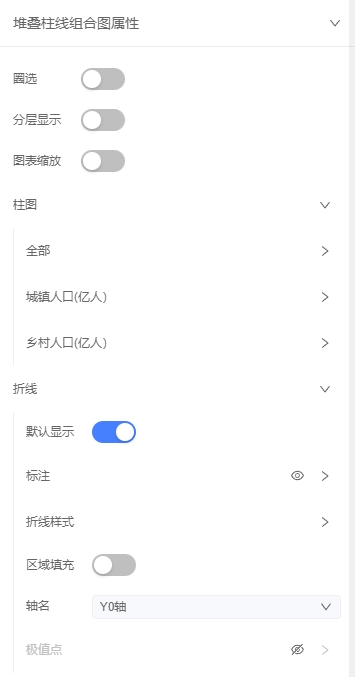

打开【堆叠柱线组合图属性】，完成个性化配置。

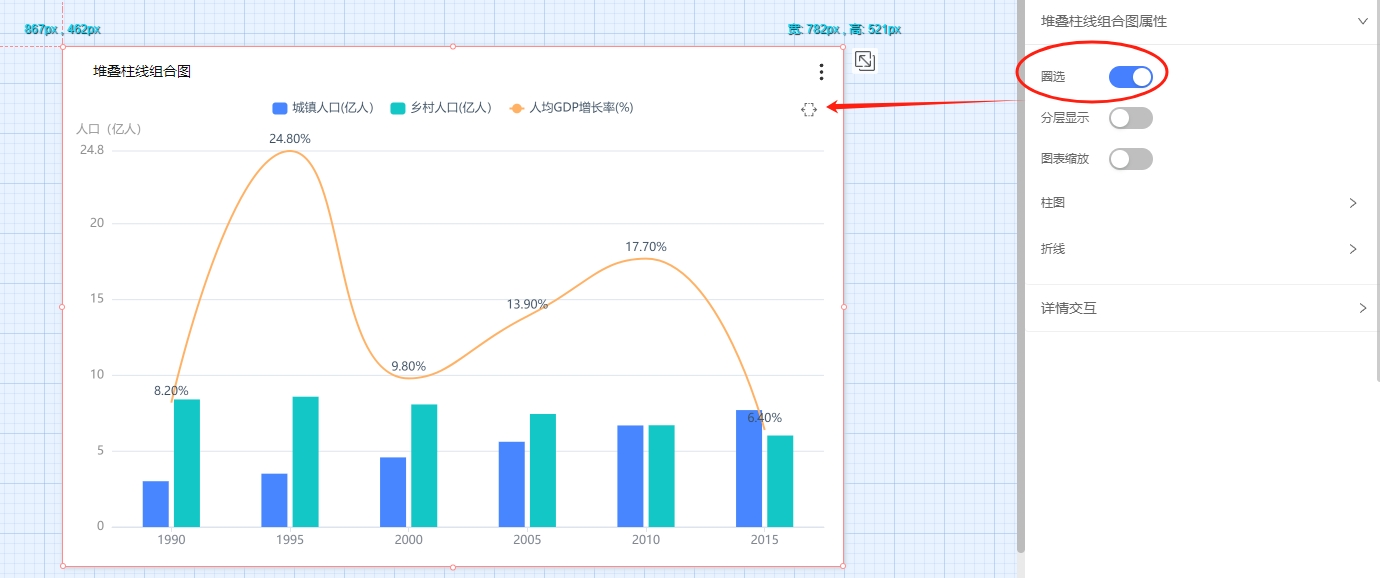

圈选：当图表类型为柱状时，才会显示圈选的属性。配置以后，在图表显示圈选的图标，支持鼠标拖拽圈选多个柱子提取X轴的条件交互。

分层显示：折线/柱状图配置两个及以上指标，或配置系列并且系列有值的情况下打开“分层显示”开关，图表Y轴将分成多个层分别展示对应指标的值。

图表缩放：打开以后，在图表下面出现横向滚动条，支持拖拽滚动条两侧标尺缩放图表。

堆叠：只有图表类型为柱状时，堆叠的属性才会显示出来，并且默认为关闭。打开堆叠属性以后，类型分成堆叠柱状、百分比堆叠。堆叠柱状指各指标对应的柱子按实际值叠加在一起；百分比堆叠指各柱子按照实际值汇总，再计算各柱子的占比按百分比进行叠加。分组指各指标对应的柱子同一个组的可叠加在一个柱子上，不同组不可叠在在一个柱子上。排序可配置叠加后的柱子汇总值按照升序、降序、默认排序。

默认显示：“默认显示”初始状态开关是打开的，关闭以后，在图表默认不显示该指标，状态置灰。

标注：“标注”初始状态关闭，打开以后，可柱状图或折线图上显示对应刻度的指标值。可设置标注的位置、字体大小、字体颜色、字体类型。显示总和，柱状图、条形图特有，能将堆叠柱状图同一系列的指标值进行叠加显示。

极值点：默认关闭状态，打开以后，可标注折线或柱状最高点、最低点，可设置最高点、最低点的名称、点的大小、名称字体大小、颜色、名称与点之间的距离。最高、最低点名称可为空。

3.2 调整配色

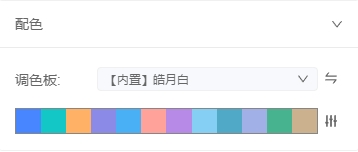

打开显示设置中的【配色】，选择适合业务含义的配色。

美化图表后，我们的堆叠柱线组合图就完成配置了。
