1. 概述

1.1 应用场景

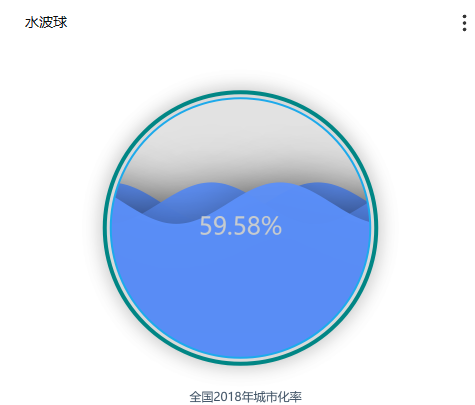

水波球图表是一种以球形水波展示数据的图表，它可以用于展示单个百分比或评分数据，适用于展示单指标百分比的场景，如完成率、增长率等指标的可视化展示。效果如下图所示：

1.2 基本要求

水波球的基本要求：

1.3 图表特点

优点：适合突出显示重要指标,同时波浪的形式也能增加图表的吸引力和趣味性。

缺点：仅能展示文本与数值。

2. 示例

2.1 新建看板

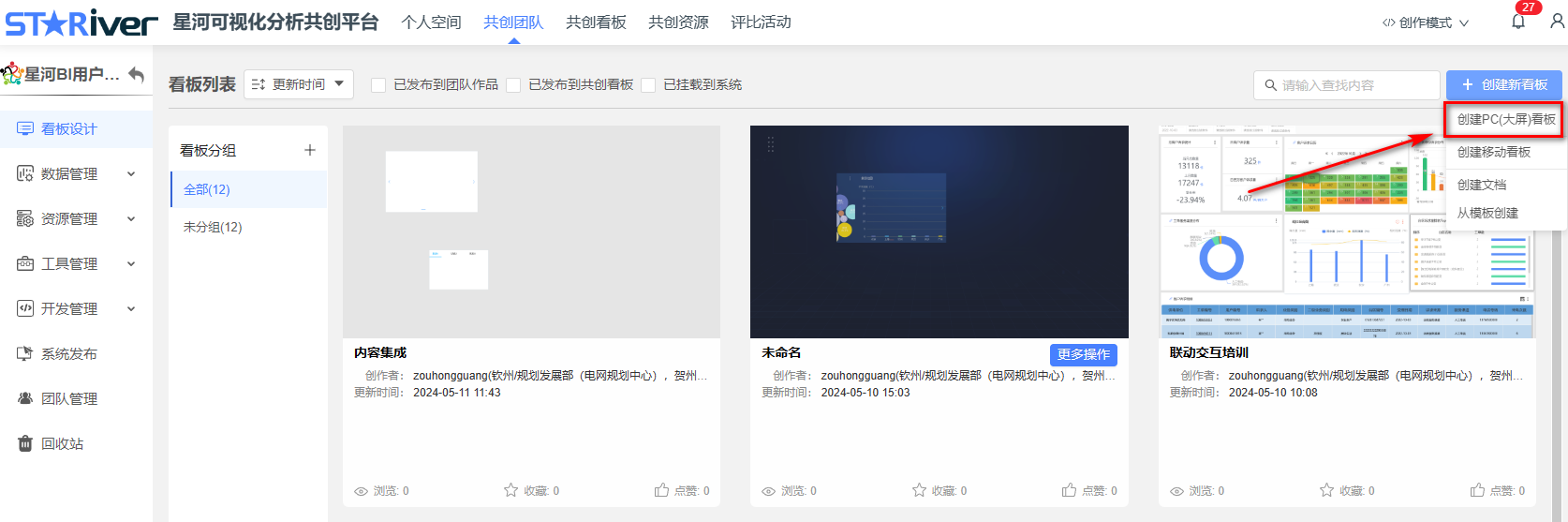

在星河可视化共创分析平台的工作中新建一个大屏看板。

2.2 上传数据

把已经准备好的数据上传到星河可视化共创分析平台中。

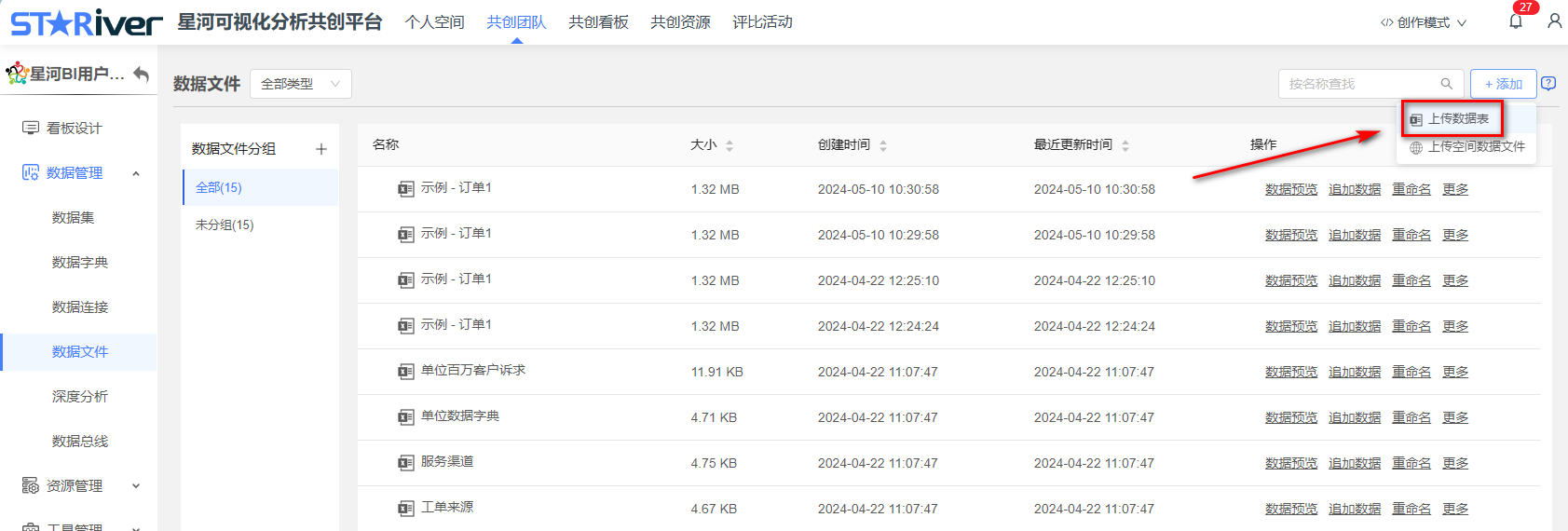

在共创团队→数据管理→数据文件中点击【添加】

把数据上传完后，我们就可以在工作面板中绘制我们的水波球了。

2.3 新建水波球

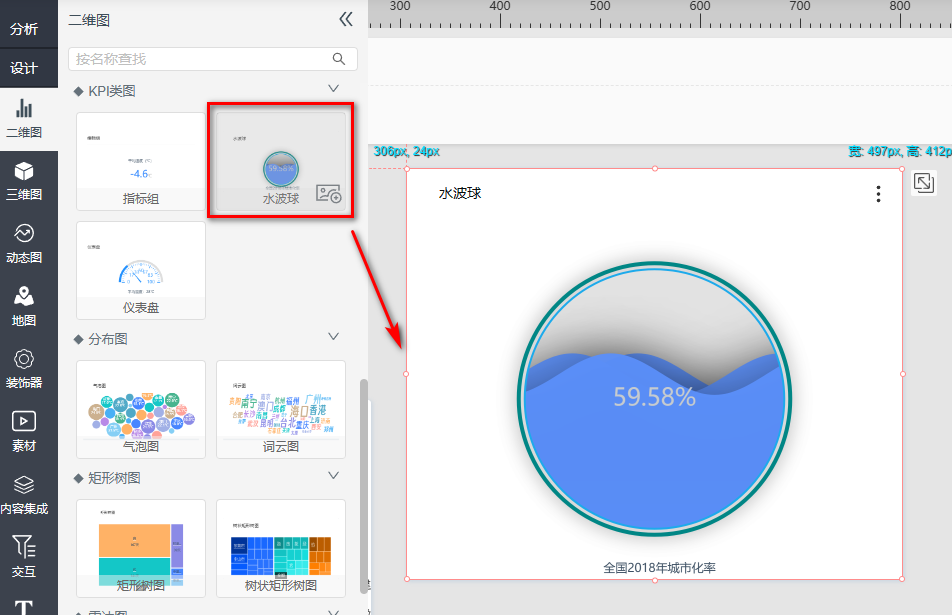

在设计栏中找到水波球，并拖入到设计看板中。

2.4 配置相关字段

把相关字段拖入字段设置中，并配置相关显示属性配置。当系列放入字段时，将按照系列的值生成多个水波球。

3. 美化图表

3.1 调整水波球属性

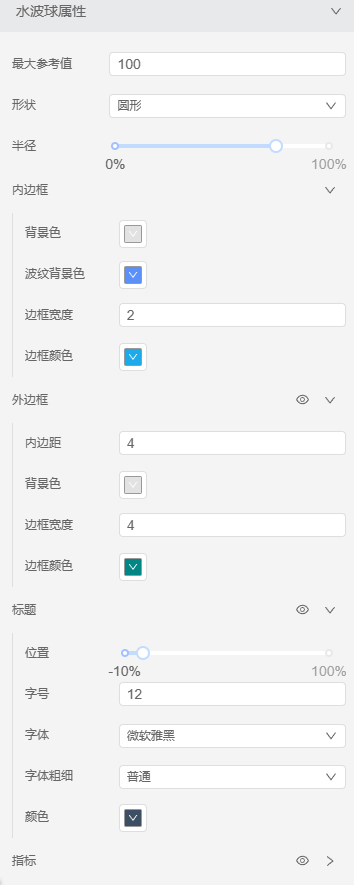

调整水波球属性，如形状、半径大小、边框、标题等属性。

最大参考值：设置最大参考值，将当前指标与最大参考值进行对比，可计算出来当前值的百分比。如计算的是百分率时，则将最大参考值设置为100。

形状：可设置水波球形状为原形、方形、三角形、菱形等形状。

半径：设置水波球占整个图表的大小，半径越大水波球占的区域越大。

内边框：设置水波球内边框内部的背景色、水波球波纹的颜色、框框宽度、边框的颜色等属性。

外边框：设置水波球内外两个边框之间的距离、颜色，外边框的宽度、边框的颜色等属性。

标题：设置水波球的标题是否展示，标题的位置、标题字号大小、字体、粗细、颜色等属性。

指标：设置水波球是否展示指标、显示指标与最大值的占比、字号、字体颜色等属性。如开启显示百分比则会将当前数值与最大参考值进行对比，计算所占的比值，并显示。

完成设置后，我们的水波球就完成配置了。
