1. 概述

1.1 应用场景

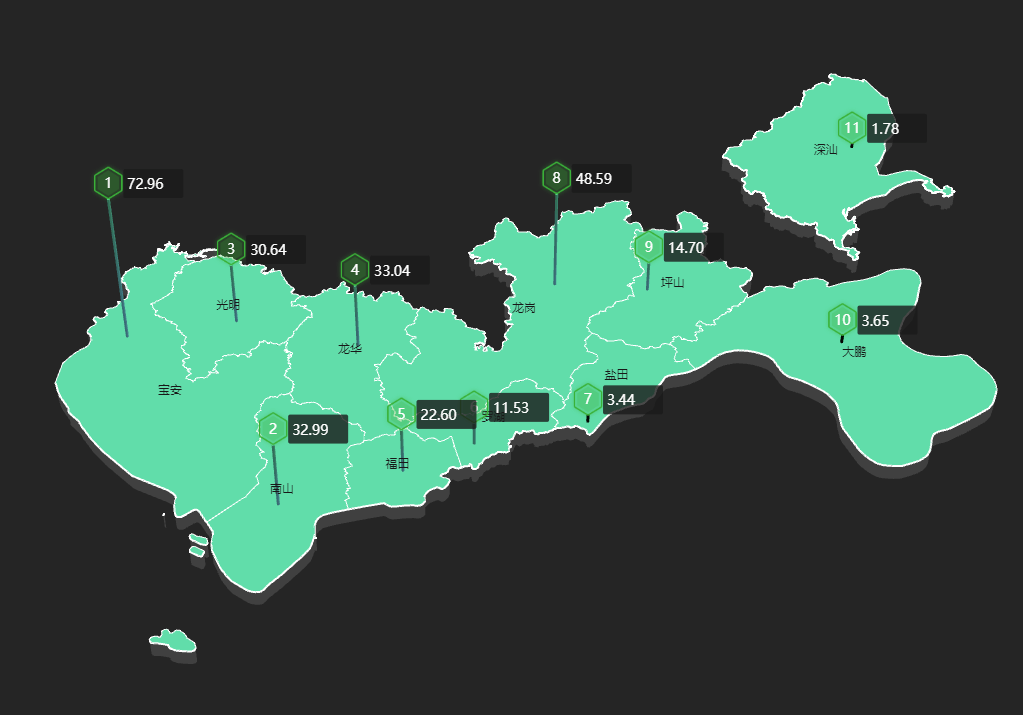

3D标牌可与3D地图搭配使用，可立体清晰展示相关区域的数据。效果如图所示：

1.2 基本要求

地图的基本要求：

1.3 图表特点

适合展示数据在地理区块空间的数值大小。

2. 示例

2.1 新建看板

参考3D区域地图

2.2 上传数据

参考3D区域地图

2.3 新建3D区域地图

参考3D区域地图，直接使用3D区域地图教程里面的地图。

2.4 新建3D标牌

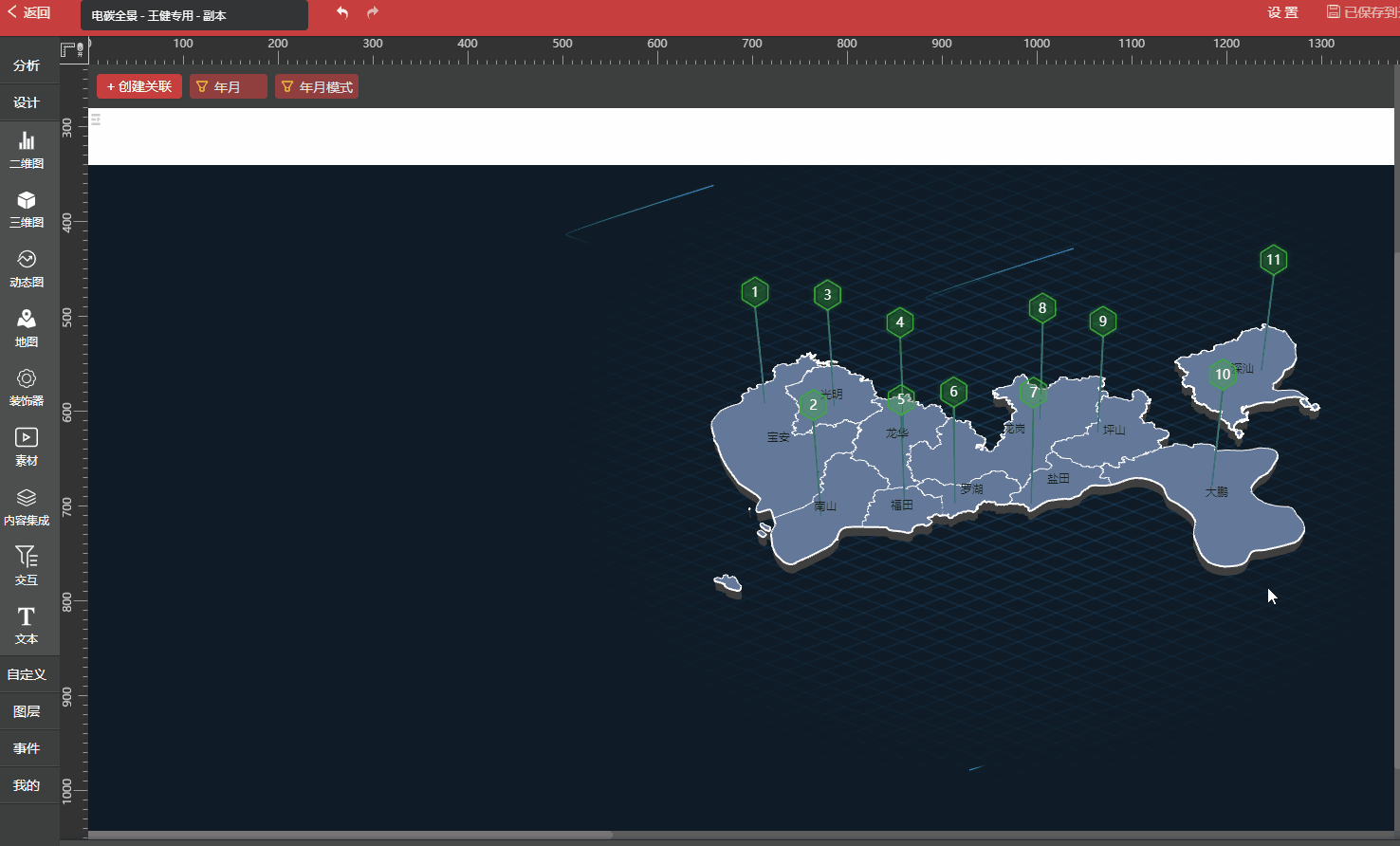

选中3D区域地图点击上面的嵌入图表按钮，并在设计栏中找到3D标牌，把3D标牌拖入地图配置区域。具体操作如图：

2.5 配置相关字段

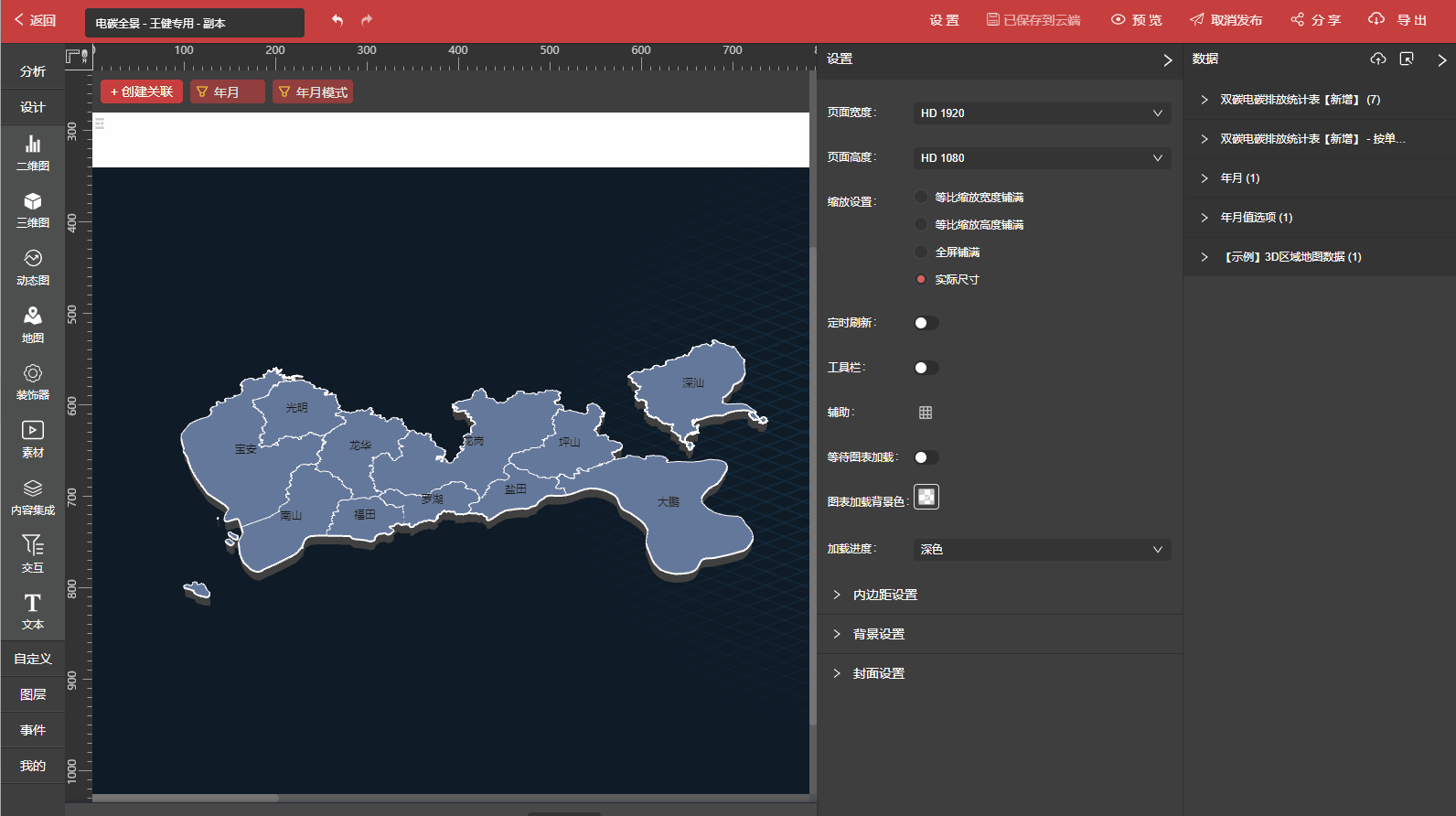

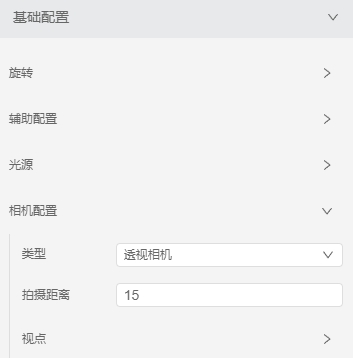

找到3D区域地图图层中的3D标牌，点击后可进入到字段设置，对应的数据必须要有经纬度坐标，其中指标、详细信息为可选字段，如需要展示标牌内容，则需要配置详细信息字段。刚配置的地图显示比较小的情况下，可调整3D区域地图里面的基础配置-相机配置-拍摄距离，调整3D地图的大小。

3. 美化图表

3.1 3D标注配置

柱子：渐变色可调整柱子的颜色变化，需设置两个颜色；粗细可调整柱子的大小，粗细比例可调整柱子的最终大小，高度可调整柱子高低，类型可调整柱子为原型、放行。

序号：背景色可调整序号的背景颜色，默认透明度设置为0；背景图片可设置需要的背景图，支持自定义上传；左移上移可设置序号移动；水平偏移垂直偏移可设置图标及序号偏移的位置距离；宽度高度设置图标的大小；字体可设置序号的字体大小、颜色、粗细等属性。

详情：可设置是否开启详情字段显示

关联数据：可设置柱子后面展示的字段信息，关联数据需要在字段设置详情信息字段里面添加，如没有添加，这里将不可选字段。

标题：开启后显示字段名称、字段值，关闭后显示字段值。

左移、上移、水平偏移、垂直偏移：设置后可调整详情字段的位置

边框：设置详情字段是否有边框框起来及颜色

字体：设置详情字段大小、字体、粗细、颜色

背景：设置详情字段区域是否展示一个背景颜色

数据叠加处理：开启后经纬度相同的数据将会重叠累加在一起展示
