1. 概述

桑基图是可视化图表的一种，一般用来表示数据流量。桑基图（Sankey diagram），即桑基能量分流图，也叫桑基能量平衡图。它是一种特定类型的流程图，图中延伸的分支的宽度对应数据流量的大小，比较适用于用户流量等数据的可视化分析。

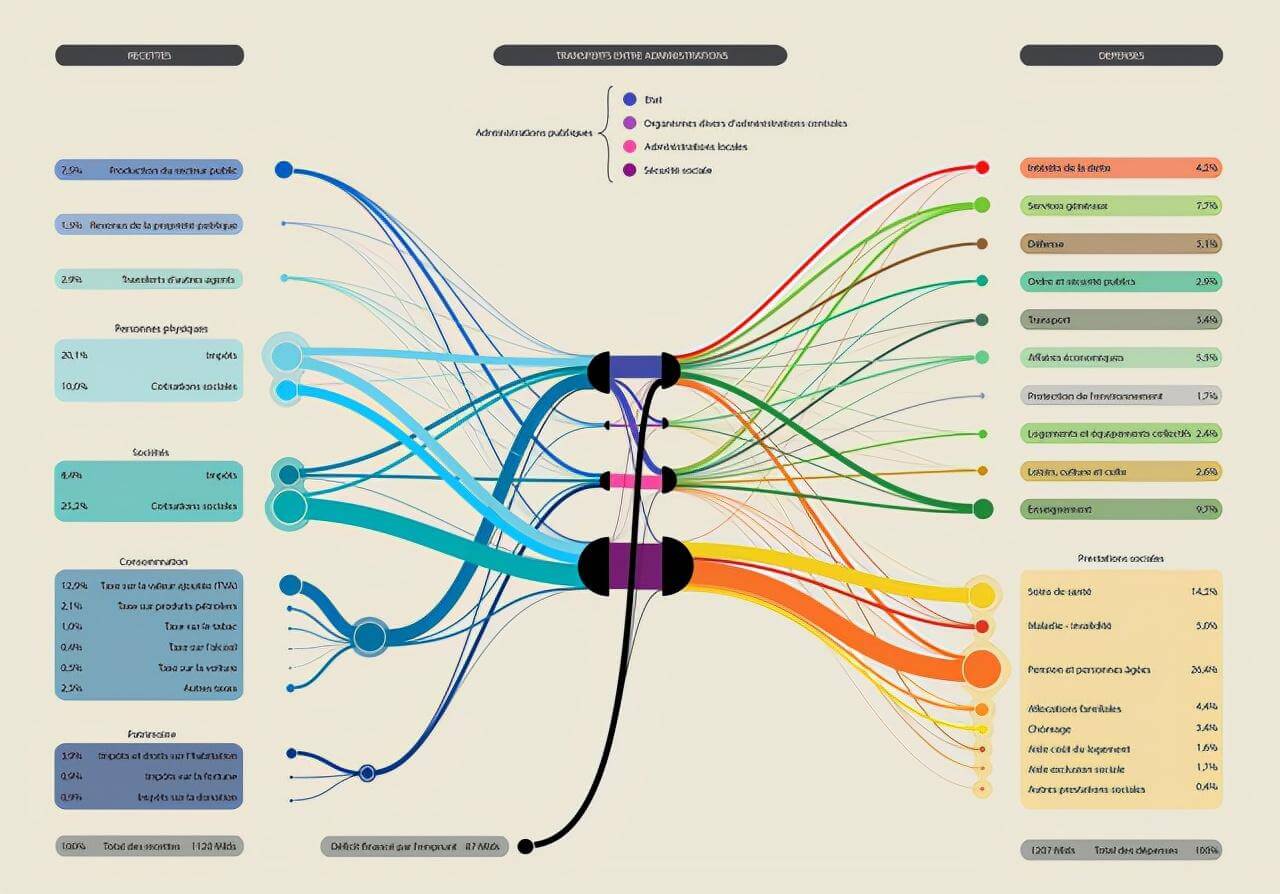

在这张桑基图中，最左边的支点代表了不同的资金来源包括社会、个人税收等。这些资金在汇总到法国的四大公共管理部门后，再被分配到交通、环境保护、住房、教育、文化等支出上。

通过这个例子中，我们可以观测到几个有用的信息：

①起始流量和结束流量相同，所有主支宽度的总和与所有分出去的分支宽度总和相等，保持能量的平衡。比如，法国公共管理部门的资金收入与支出必须保持相等。同样的，桑基图在展现流动的数据时也是遵守数据的“能量守恒定理”。因此，每条边的宽度是保持不变的（即起始与结束时的宽度相同）。

②在内部，不同的线条代表了不同的流量分流情况，它的宽度成比例地显示此分支占有的流量；

③节点不同的宽度代表了特定状态下的流量大小。

桑基图的基本要求：

图表效果	左节点	右节点	大小
桑基图	一个或多个维度	一个或多个维度	一个指标

优点：适合展示数据的流向。桑基图即桑基能量分流图，也叫桑基能量平衡图。

缺点：边的起始流量和结束流量不同。桑基图需要保持能量守恒，不能在中间过程创造出流量，流失（损耗）的流量应流向表示损耗的节点，所以每条边的宽度是保持不变的。

2. 制作桑基图

在Stariver平台中，你只需要把数据准备好，再拖入相应的字段中便可以得到一张桑基图。

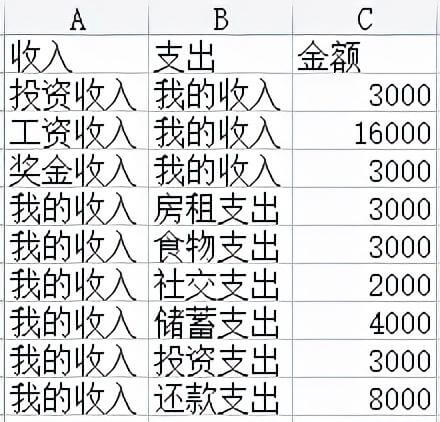

首先，我们准备一份数据，数据如下图：

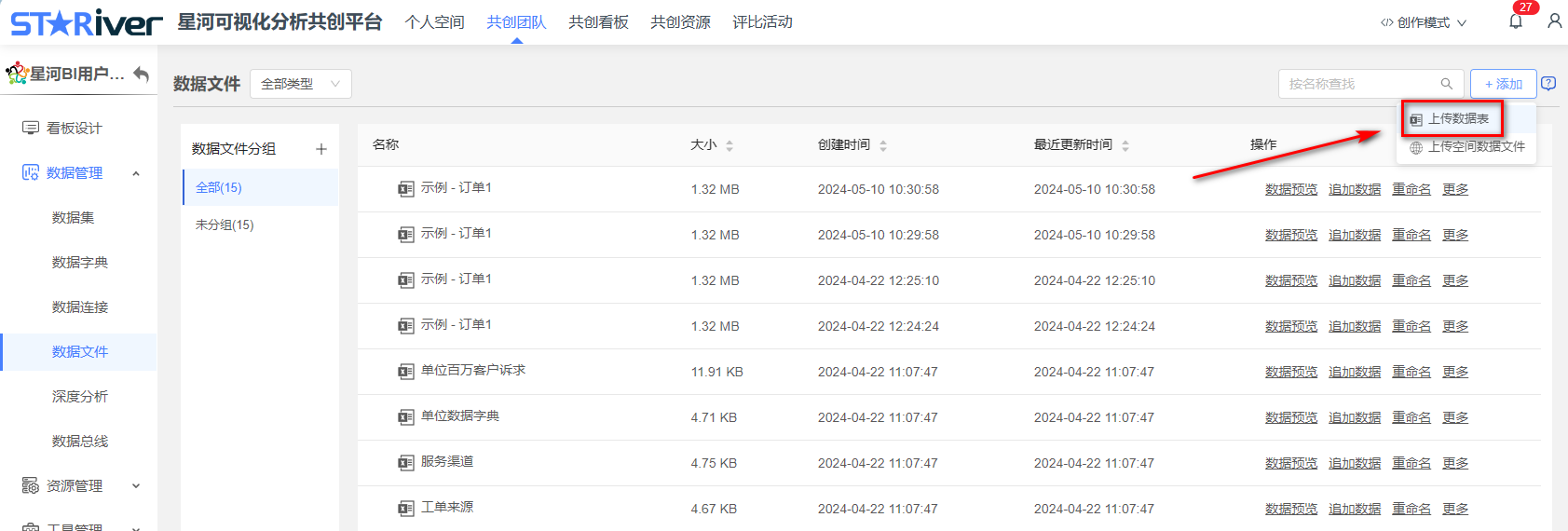

数据完成准备后，我们需要把数据上传到星河可视化平台中。点击我的数据→数据文件→新增文件即可上传数据，具体操作如图：

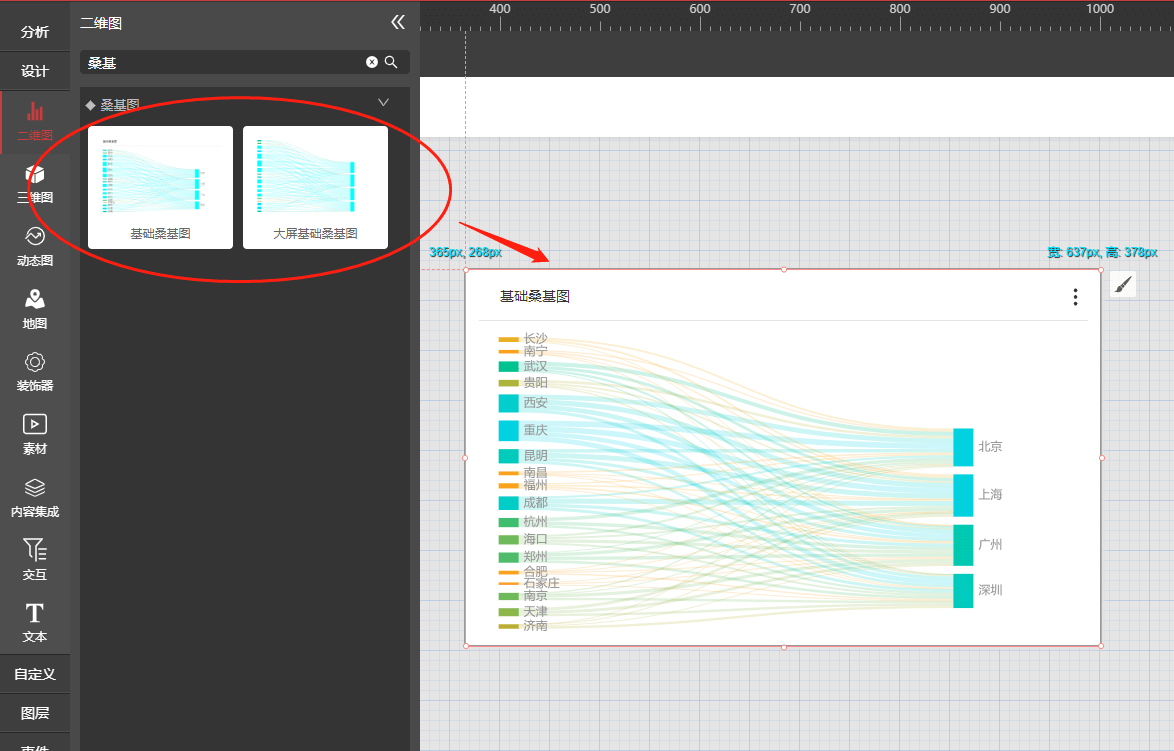

数据上传完后，新建一个看板，并在二维图中找到桑基图。

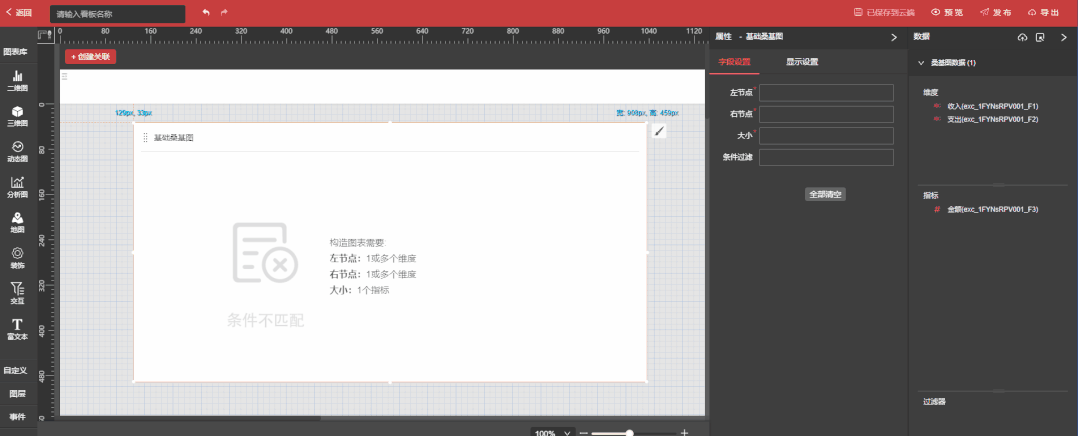

最后，我们把各项数据拖入字段设置中，即可完成设置。

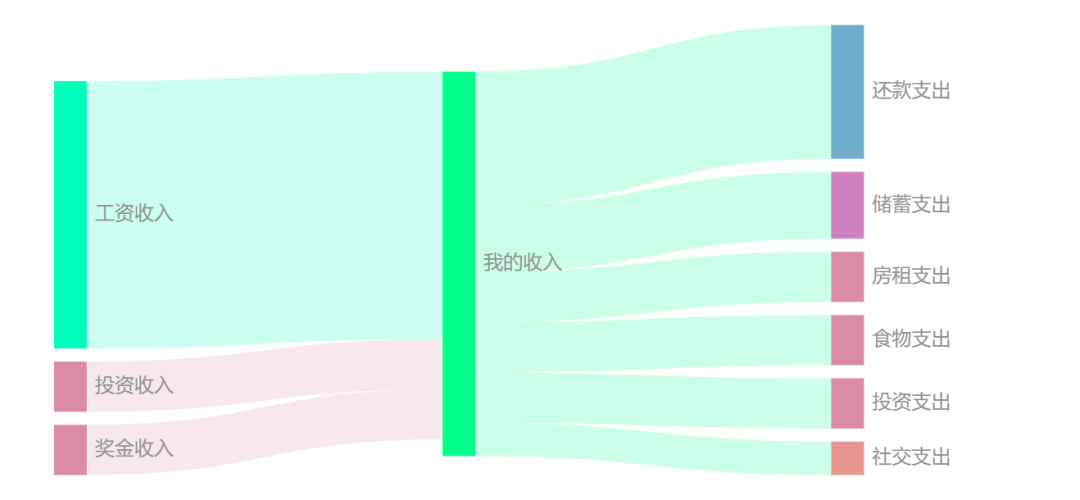

完成效果如图：

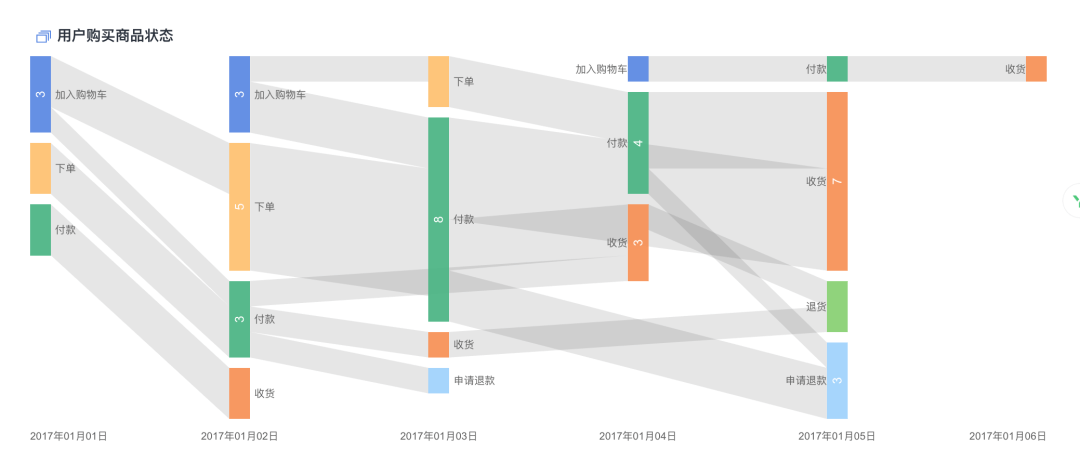

打开【桑基图属性】，完成个性化配置。

节点对齐方式：设置节点按照两端对齐、左对齐、右对齐的方式对齐。

布局方向：设置桑基图按照左右、上下方式布局。

文本标签：旋转角度设置文字的方向，位置用于设置文字跟节点的上下左右位置，水平对齐、垂直对齐设置文字的对齐方向，字体大小、颜色、字体类型设置标签文字的属性。
