1. 概述

1.1 应用场景

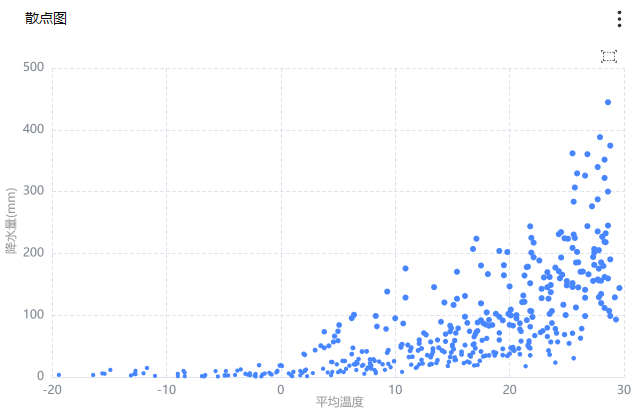

散点图（Scatter Chart）是科研绘图中最常见的图形类型之一，通常用于显示和比较数值，使用一系列的散点在直角坐标系中展示变量的数值分布，可以通过观察发现两者的关系与相关性。效果如图：

1.2 基本要求

散点图的基本要求：

1.3 图表特点

优点：可以展示数据的分布和聚合情况，适合展示较大的数据集。

缺点：主要用于观测相关、分布和聚合，其他信息均不能很好展现。

2. 示例

2.1 新建看板

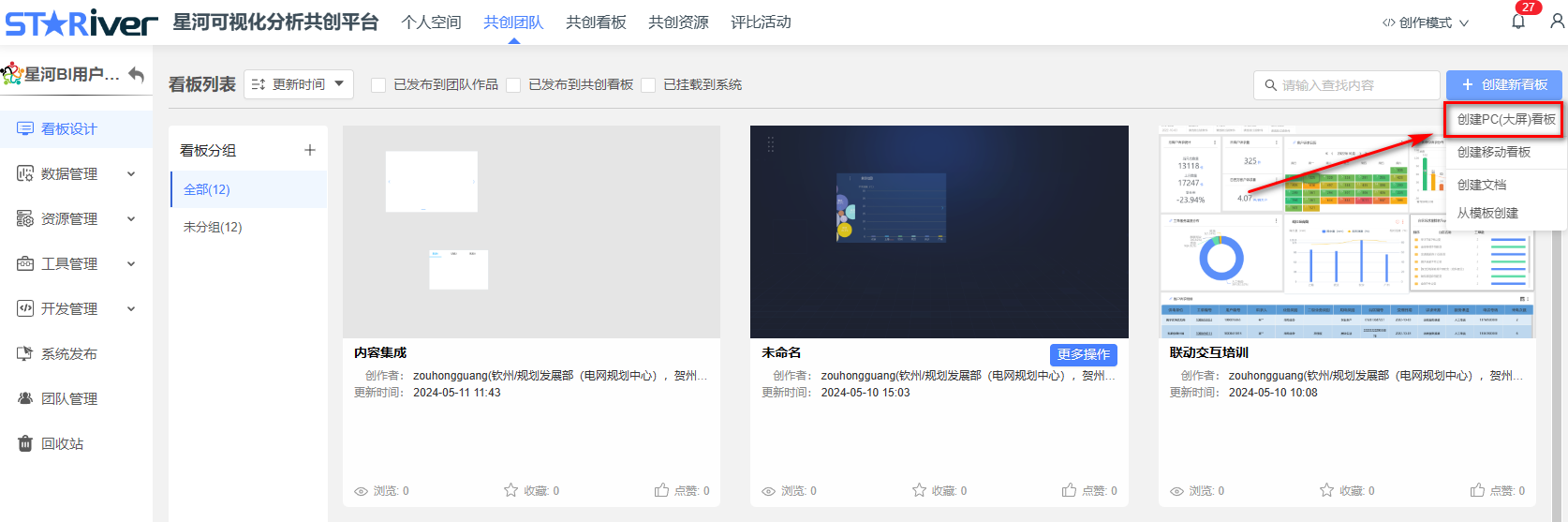

在星河可视化共创分析平台的工作中新建一个大屏看板。

2.2 上传数据

把已经准备好的数据上传到星河可视化共创分析平台中。

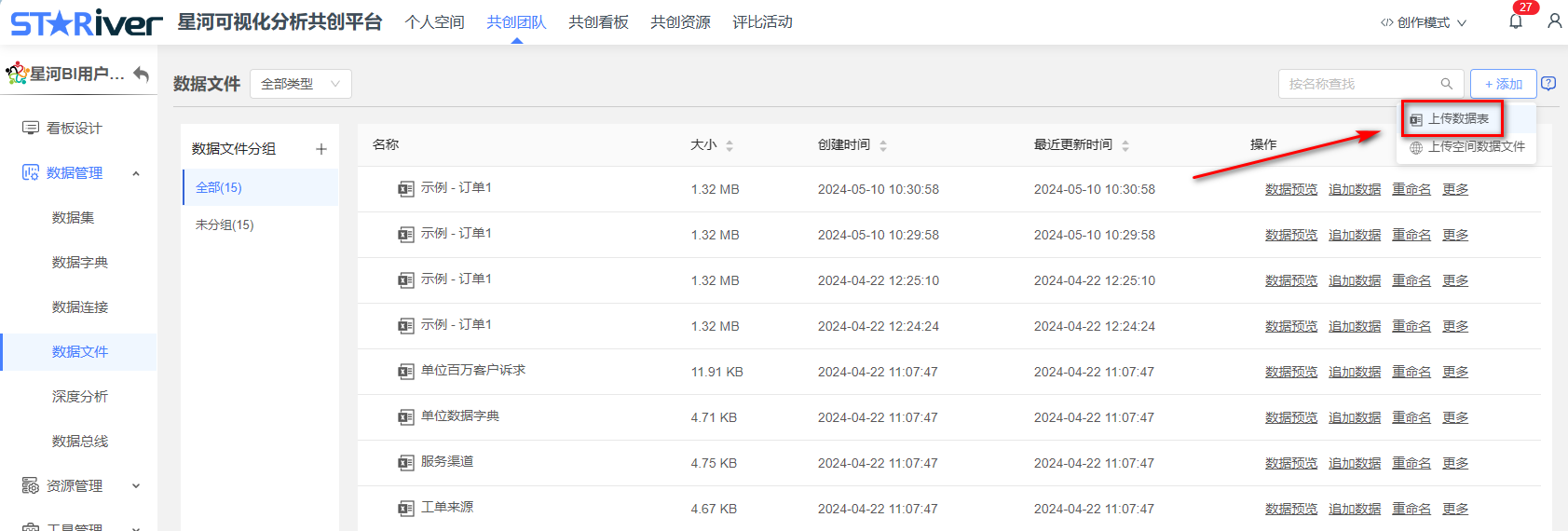

在共创团队→数据管理→数据文件中点击【添加】

把数据上传完后，我们就可以在工作面板中绘制我们的散点图了。

2.3 新建散点图

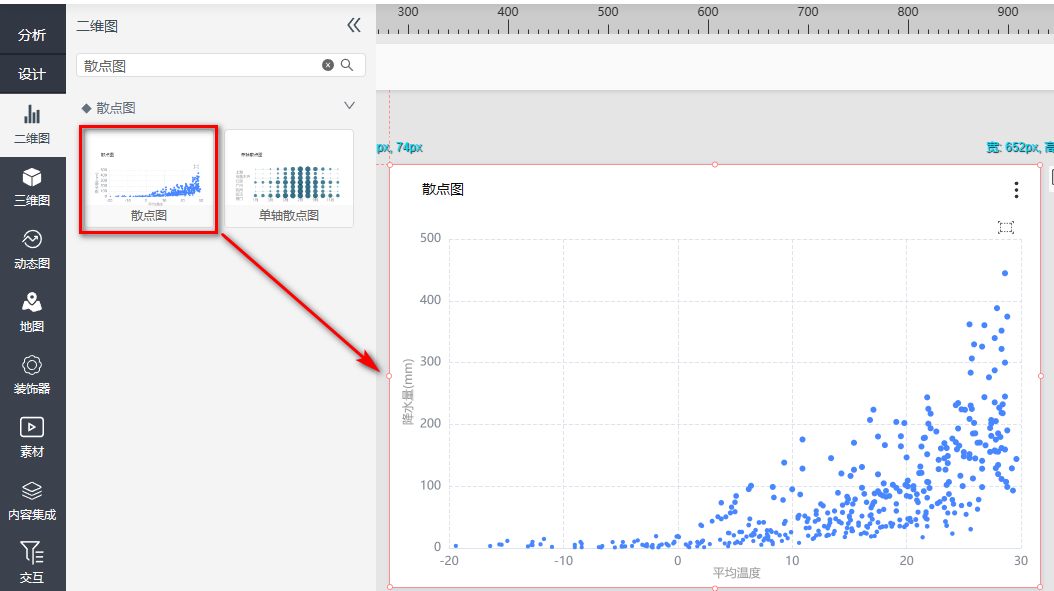

在设计栏中找到散点图，并拖入到设计看板中。

2.4 配置相关字段

把相关字段拖入字段设置中，并配置相关显示属性配置。

3. 美化图表

3.1 调整个性化配置

打开【散点图属性】，完成个性化配置。

圈选：打开以后在图表右上角显示“ ”图标，点击以后可框选一定区域的点，并将框选的点的X/Y轴最大值、最小值提取到过滤器当中。

图表缩放：打开以后，在图表下面出现横向滚动条，支持拖拽滚动条两侧标尺缩放图表。

形状：设置散点图里面的点的样式为圆形、方形、三角形等属性。

点大小关联：可以选择点的大小用那个指标字段关联，当字段的值越大时，点越大

点值范围：设置点值范围最小值、最大值，当指标的值小于点值最小值时，对应的点大小也是跟最小值点一样大，当指标值大于点值范围最大值时，点的最大大小也是跟点值范围最大值一样大。

点大小范围：设置散点图里面的点的最小、最大的范围

透明关联字段：设置点的透明度关联的字段

透明度：当点的值越小时，对应的点透明度越透明

象限：打开以后按照横坐标、纵坐标取值方式将散点图按照象限方式分成4个象限。

横坐标、纵坐标轴取值：可按照平均值、标准差、中位数、阈值、分位数设置横坐标、纵坐标

横坐标、纵坐标格式化：可以设置象限里面横坐标纵坐标的值的格式

横坐标定位、间距：设置横坐标、纵坐标的位置及定位

字体样式：可设置各象限名称字体、字号、字体粗细、颜色。

轴线样式：可设置象限轴线类型、大小、颜色。

第一、二、三、四象限：可分别设置每个象限的名称、背景色及位置。

3.2 调整配色

打开显示设置中的【配色】，选择适合业务含义的配色。

美化图表后，我们的散点图就完成配置了。
