1. 概述

“事件”与“响应”。通常鼠标移入、移出或鼠标点击的动作我们称之为“事件（Event）” ，而对事件做出相应的变化动作我们称之为“响应（Event Handler）”。

我们在图上的交互行为，其实都会触发事件与响应。根据交互规则的设置，我们可以组合出千变万化的图表交互形式。

注：部分图表拥有事件响应的功能，例如素材、装饰器、文本、饼图，部分图表只有响应功能例如折线图、柱状图、组合图。

2. 示例

在星河可视化共创分析平台中，“事件”的触发方式有“点击”、“移入”、“移出”三种形式。

点击：鼠标点击对象以后，触发这个事件

移入：鼠标移入到对象以后，触发这个事件

移出：鼠标移出对象以后，触发这个事件

响应方式有“显示”、“隐藏”与“显隐切换”三种形式，如果是轮播图、选项卡响应方式有“显示”、“隐藏”、“显隐切换”、“状态切换”四种形式。

事件的响应有三种状态，分布为显示、隐藏、显隐切换、状态切换

1)显示

当行为选择选择为【显示】时，对事件的响应为图表对象显

2)隐藏

当行为选择选择为【隐藏】时，对事件的响应为图表对象隐藏

3)显隐切换

当行为选择选择为【显隐切换】时，对事件的响应为图表对象显示、隐藏轮流切换

4)状态切换

当行为选择选择为【状态切换】时，对事件的响应为轮播图/选项卡里面的页面自动切换

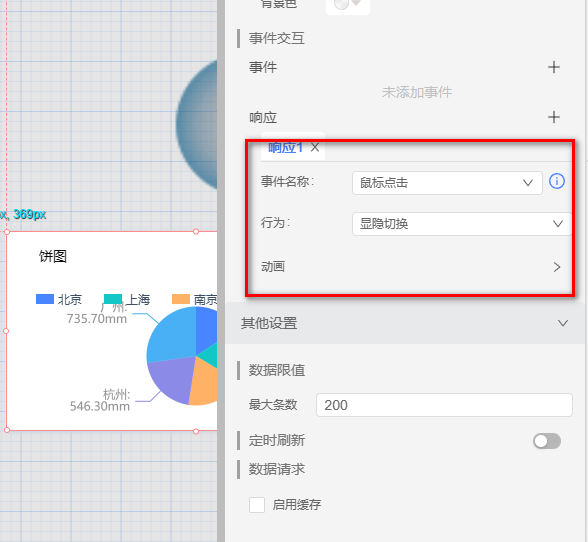

例如，我们对一个图标进行“事件”设置，设置为“点击”形式，并命名为“鼠标点击”。接着我们对一个饼图进行“响应”设置，在事件名称中对应选择“鼠标点击”，响应形式为“显隐切换”。具体操作如下：

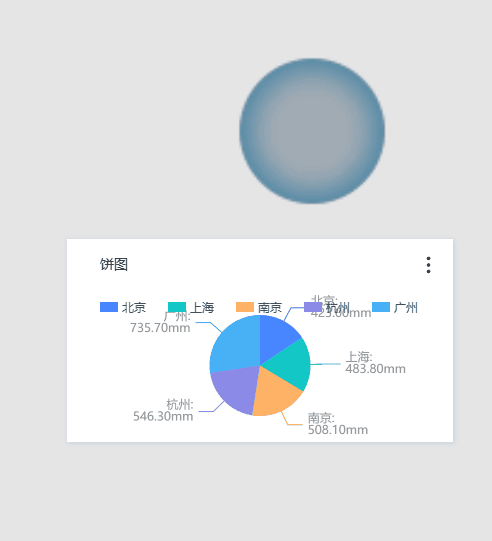

设置完以上“事件”与“响应”机制后，我们可以来看看效果：

事件的触发类型有两种类型：

1)全局

当事件名称选择【全局】看板加载完成时，此时图表的触发类型为全局级，当看板加载完成时将自动触发事件。

2)自定义

当事件名称选择【自定义】，此时图表的触发类型为图表级，当单击事件载体时将触发事件。

这里涉及到了“响应”→“事件名称”里的“看板加载完成时”与“自定义”的两个概念。在以上的例子中，我们都是使用“自定义”的形式来命名（比如刚刚就命名“鼠标点击”）。如果选择“看板加载完成时”触发响应，那么我们就可以不用设置相关的“事件”规则。

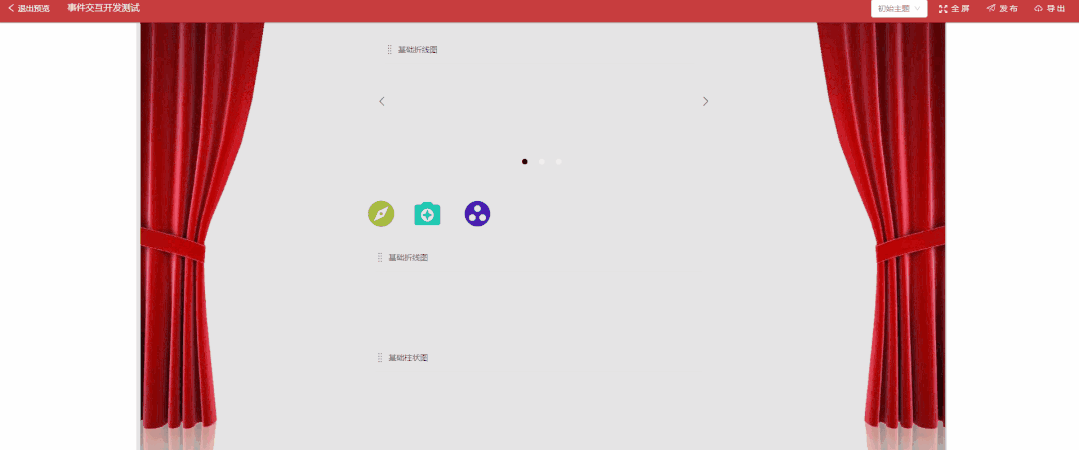

以舞台幕布为例，我们对“图片”设置以下“响应”规则，就可以得到幕布退出看板的效果。

在对事件的触发设置中，我们可以对事件设置触发条件。只有满足设定的条件，才能触发事件。只有绑定数据的图表才有这个功能，素材、装饰器类、文本没有这个功能。

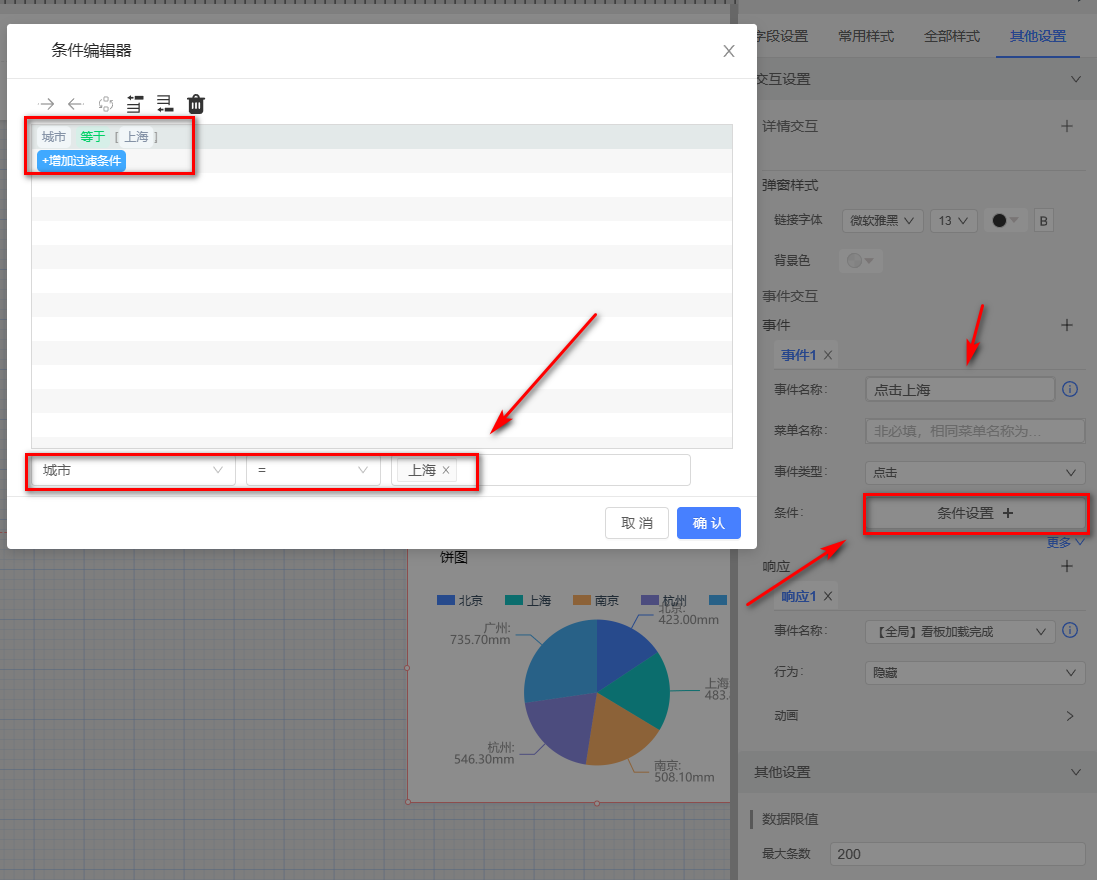

以饼图为例，我们对饼图进行“事件”设置和“条件”设置。在事件设置中，我们把“事件名称”设置为“点击上海”，在条件设置中，我们增加过滤条件，在“地区”上选择“上海”。

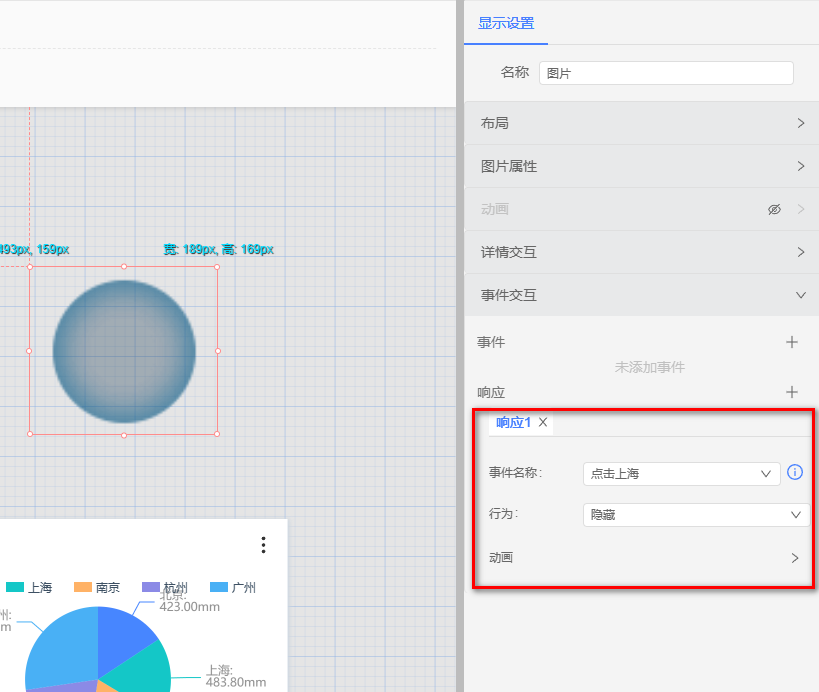

同样的，我们对图片设置一个响应，来接受这个点击上海事件：

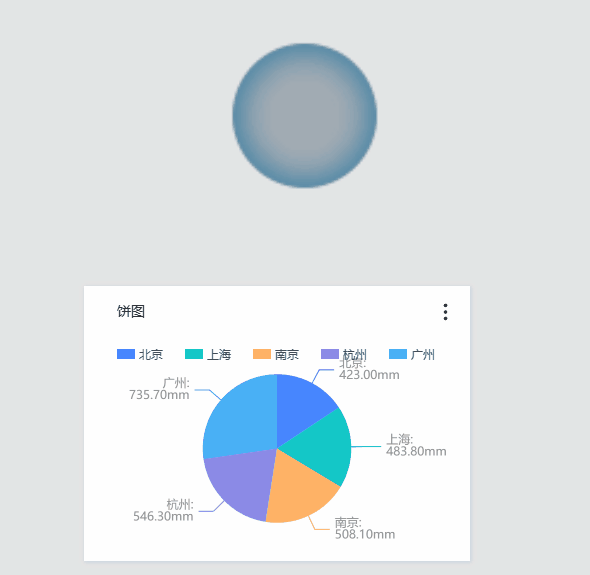

最终效果是点击饼图除上海区域图片不隐藏，当点击上海时，图片隐藏。

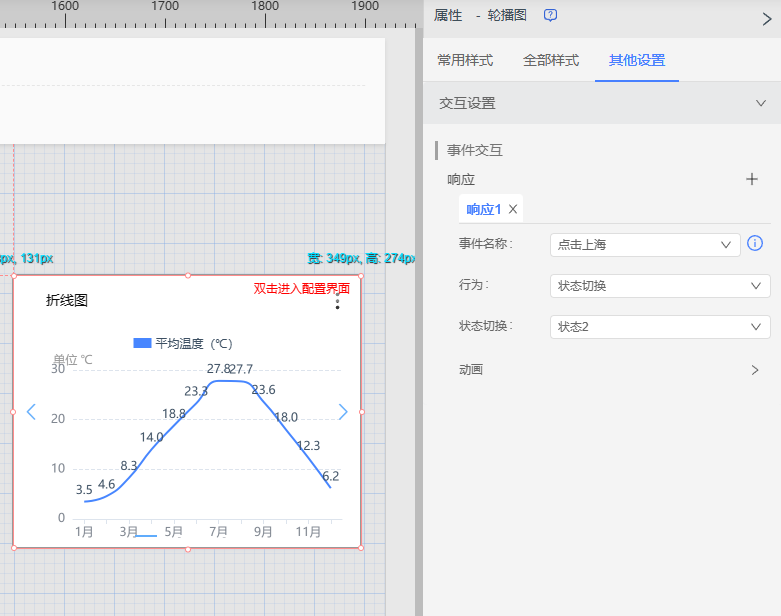

在星河可视化共创分析平台中，轮播图、选项卡的状态亦可以选择响应事件。当设置事件以后，选项卡、动态面板可响应对应事件切换到对应的页面，设置如下：

动画：对象响应事件以后，可设置响应对象的变化效果。如可设置动画、切换速率、动画时长、延时等参数。
