1. 概述

1.1 应用场景

堆叠柱状柱形图将每根柱子进行分割，可以显示大类目下的细分类目占比情况。它既可以直观地看出每个指标的值，还能够反映出维度总和。效果如下图所示：

1.2 基本要求

堆叠柱状柱形图的基本要求：

2. 示例

2.1 新建看板

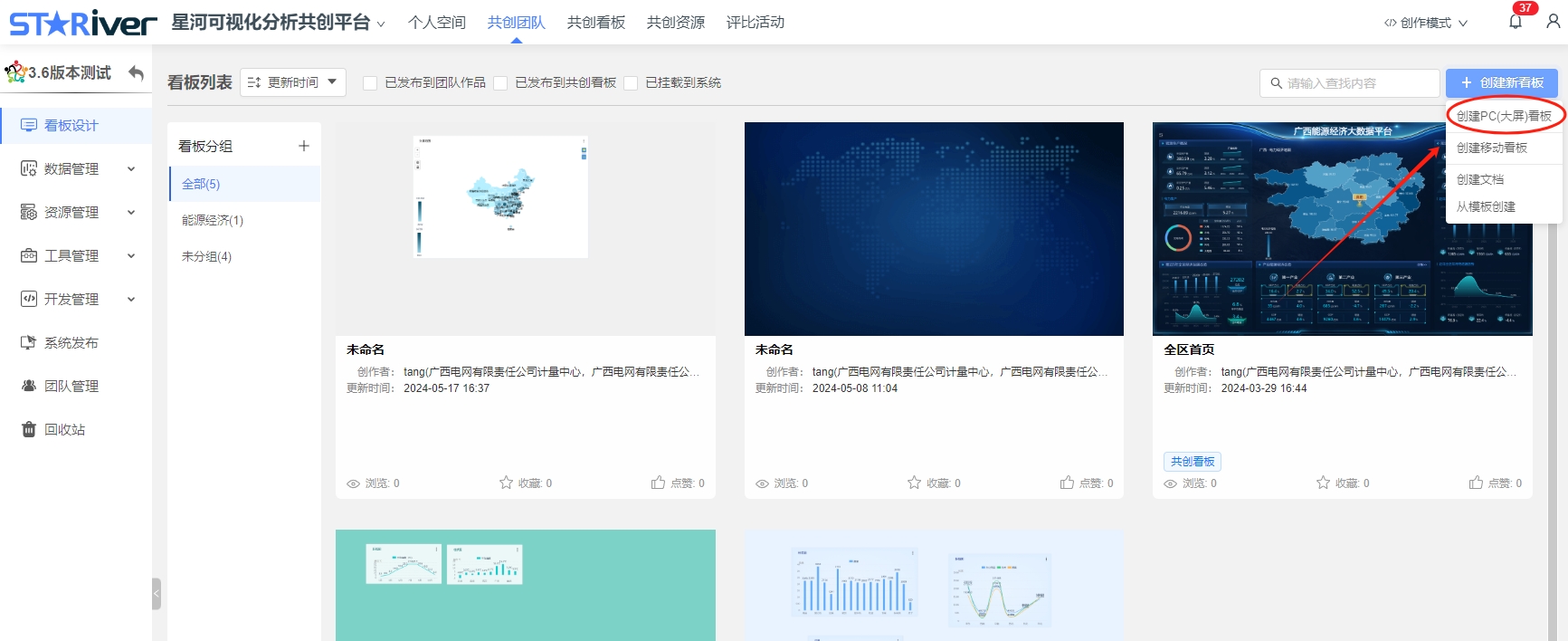

在星河可视化共创分析平台的工作中新建一个大屏看板。

2.2 上传数据

把已经准备好的数据上传到星河可视化共创分析平台中。

在我的工作区→我的数据→数据文件中点击【添加】

把数据上传完后，我们就可以在工作面板中绘制我们的堆叠柱状柱形图了。

2.3 新建堆叠柱状柱形图

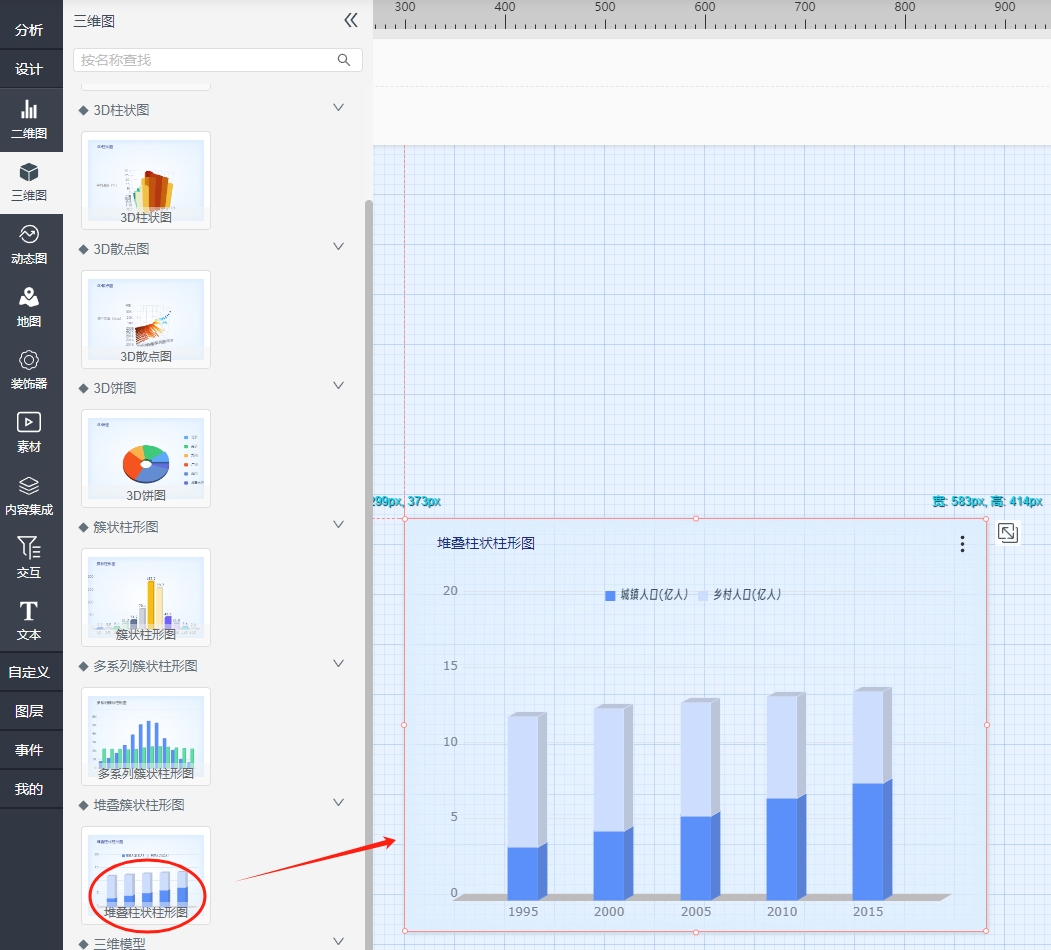

在设计栏中找到堆叠柱状柱形图，并拖入到设计看板中。

2.4 配置相关字段

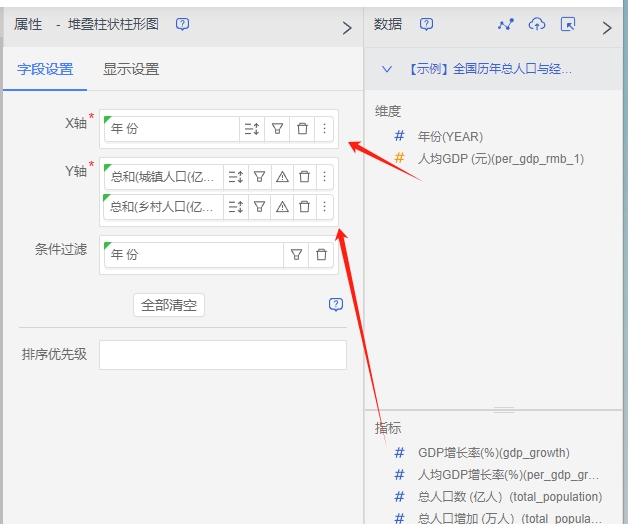

把相关字段拖入字段设置中，并配置相关显示属性配置。

2.5 设置排序

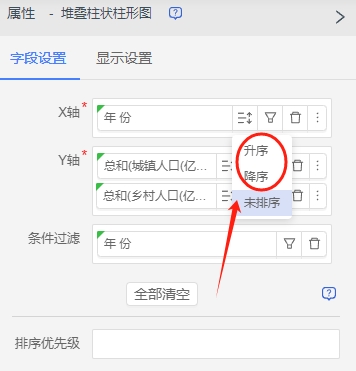

如需对数据展示进行排序设置，我们只需在字段设置中单击设置按钮，即可设置的升序与降序。

3. 美化图表

3.1 调整堆叠柱状柱形图属性

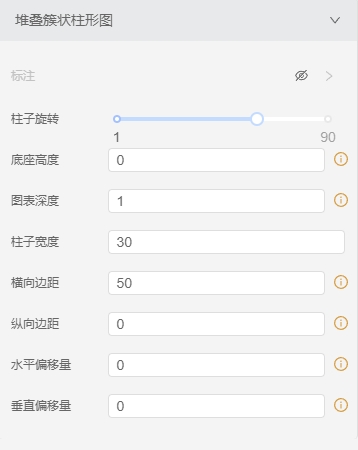

调整堆叠柱状柱形图属性，如底座高度、图表深度、水平垂直偏移量等属性。

标注：可设置指标是否在柱状顶端展示、标注的颜色、字体大小。

柱子旋转：可设置柱子旋转的角度。

底座高度：设置图表底座的高度。

图表深度、柱子宽度：可设置图表深度、柱子宽度等属性。

横向边距、纵向边距、水平偏移量、垂直偏移量：可设置柱状图在图表上下、左右之间的位置。

3.2 调整图表配色

如打开显示设置中的【配色】，选择适合业务含义的配色。

美化图表后，我们的堆叠柱状柱形图就完成配置了。
