1. 看板编辑器介绍

在星河可视化共创分析平台中，提供一套“所见即所得”的自助式分析视图设计器，通过拖拽方式实现分析视图的布局、排版，以及数据模型与视图的绑定。

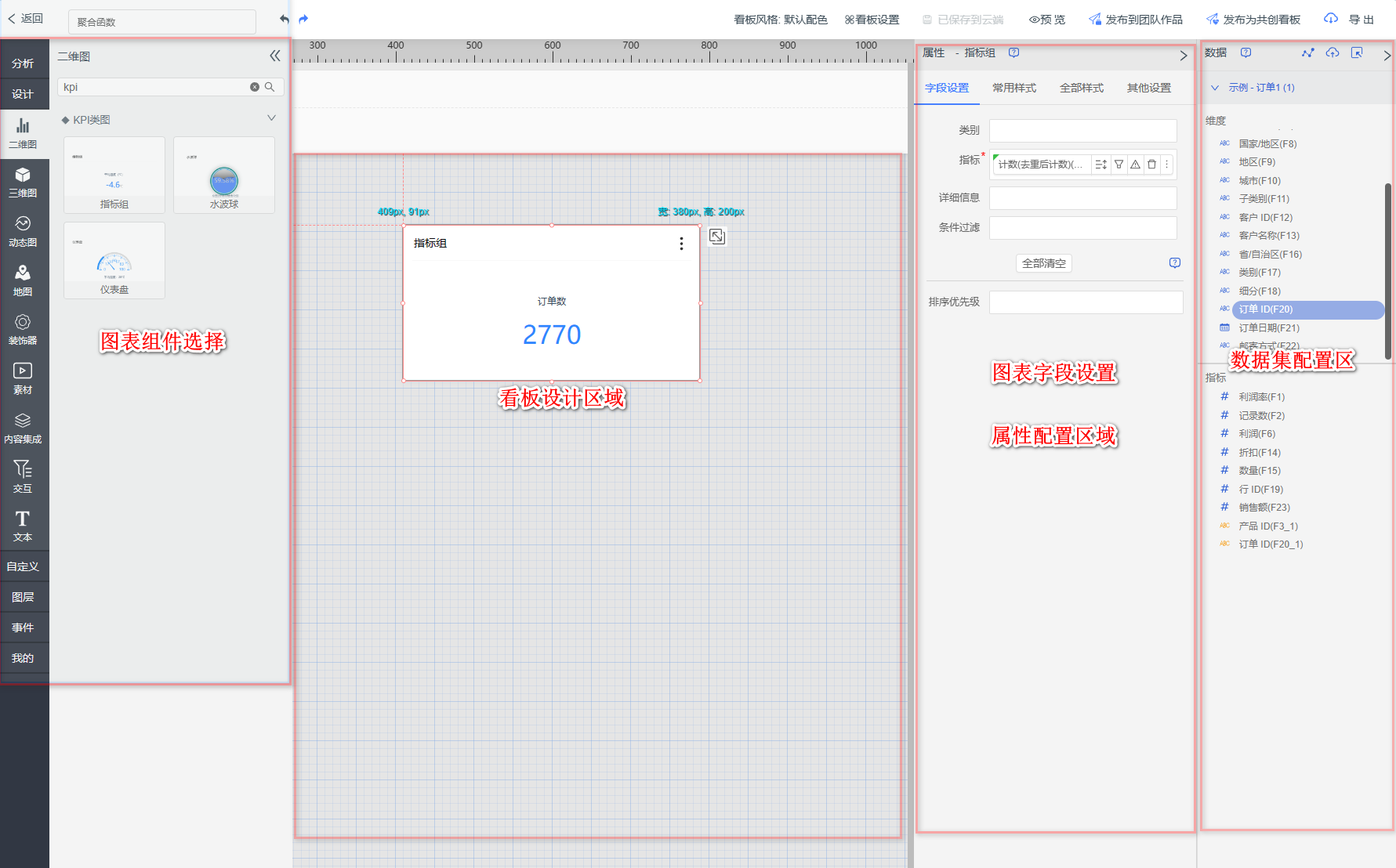

看板编辑器分为四个部分：分别为图表组件选择区、分析视图看板设计区、图表字段属性配置区、数据集配置区。

2. 图表组件选择区

本文将介绍看板编辑器的组成部分与使用方法。

1）分析

星河BI平台将业界多种常用的、高附加值的分析模式转化为可视化配置的功能，用户可以方便、快速地配置各种带分析模式的数据看板，让分析成果更加科学、更有条理、更有价值。

其中，星河可视化共创分析平台中共有9种分析模式：

5W1H分析

四象限矩阵分析

结构矩阵分析

归因分析

PDCA分析

CST（对比细分溯源）分析

帕累托分析

指标拆解分析

指标趋势分析

2）设计

设计区域提供了120+类型的图表供用户选择，充分满足各类数据的展现需求。

二维图：指标、排名、气泡、散点、词云、思维导图等55种

三维图：曲面、柱状、散点、饼图、三维模型等8种

动态图：条形、折线、散点、航线、地图、动态点地图

地图：点状、矢量、聚合、热力、3D聚合、3D区域等10种

装饰器：路径、闪点、飞线、呼吸灯、雷达扫线、粒子等20种

素材：装饰类图片与视频资源集合

内容集成：网页、视频流、excel、PDF、轮播图、选项卡

交互：日期、文本、数字、树形、轮播、标签等11种选择器

文本：文本、富文本

3）自定义

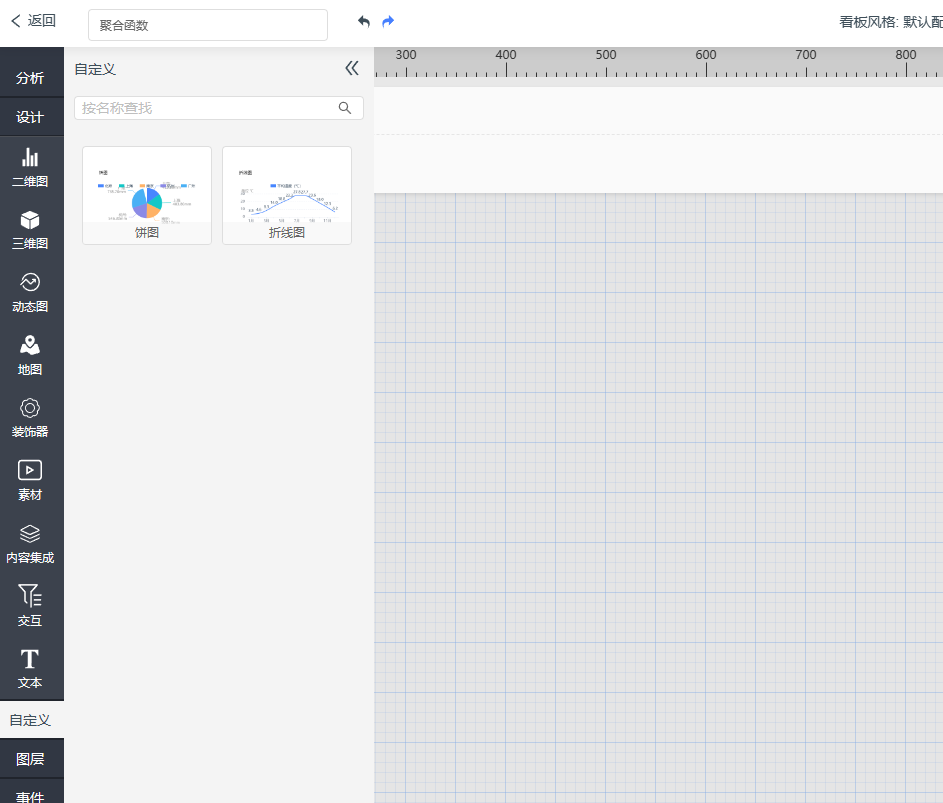

在自定义中，我们可以根据喜好收藏图表，收藏后可方便快捷新建图表。

4）图层

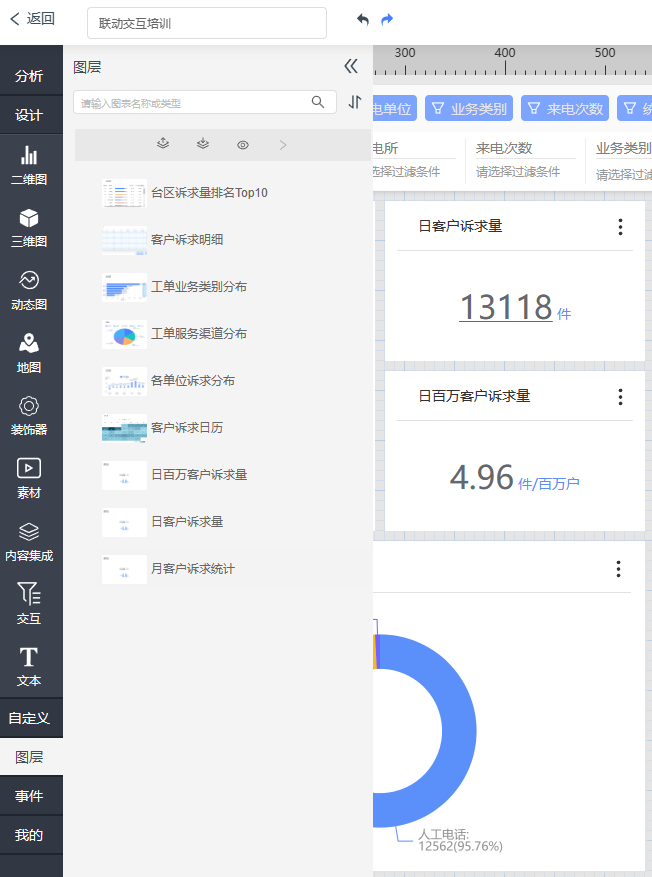

图层：看板中的所有图表都会在图层中显示，显示顺序根据图表层级顺序排序，右击图层中的图表可出现右击菜单，菜单中有：层级、锁定、解锁、复制粘贴、删除等功能，图表右侧还可以进行图表隐藏，恢复等操作。

在图层中，我们可以看到该看板中所有的图表，并且通过单击图层即可定位图表位置。

5）事件

打开事件面板可以查看在本看板内所有的事件，以及触发事件的图表和响应图表:

全局触发类事件：

图表触发类事件：

无效事件：

6）辅助线

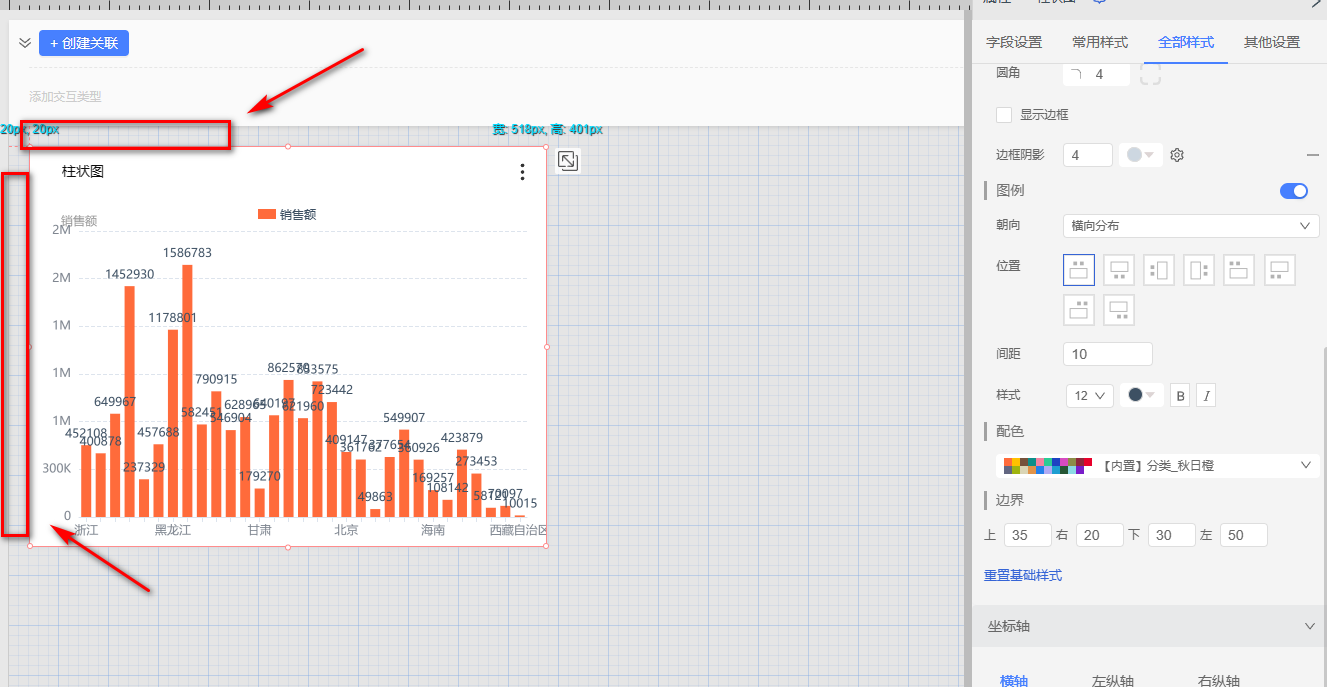

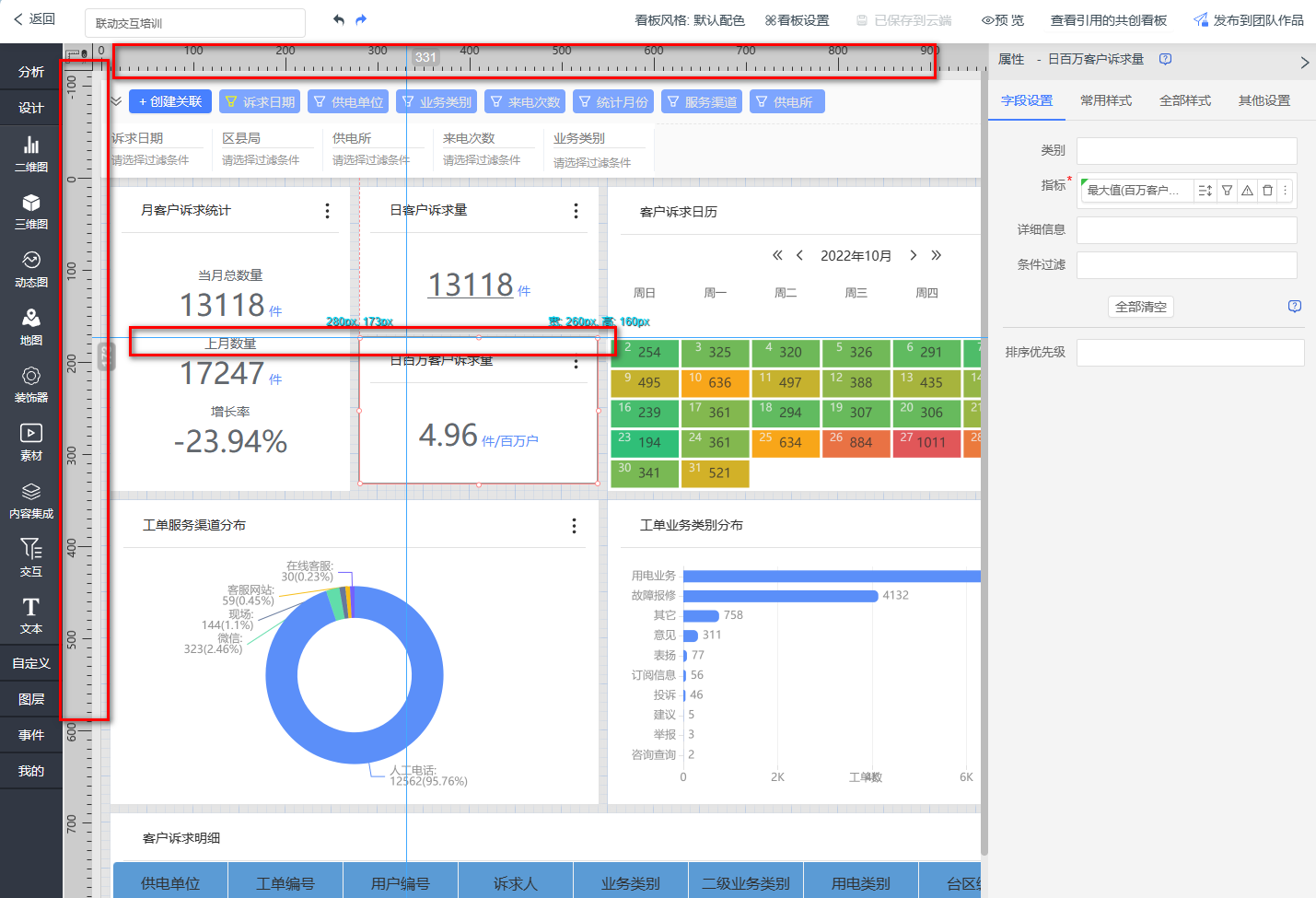

辅助线：看板中，在顶部和左部有辅助卡尺。辅助卡尺的长宽和看板尺寸设置长宽保持一致。在卡尺上面移动鼠标时，会有尺度数显示，单击会出现辅助线，双击辅助线消失。（辅助线为蓝色）当图表在看板中对齐（上、下、左、右、中）或交界（边线）时，会有红色辅助线提示。被对齐或交界图表变色，如图：

3. 分析视图看板设计区

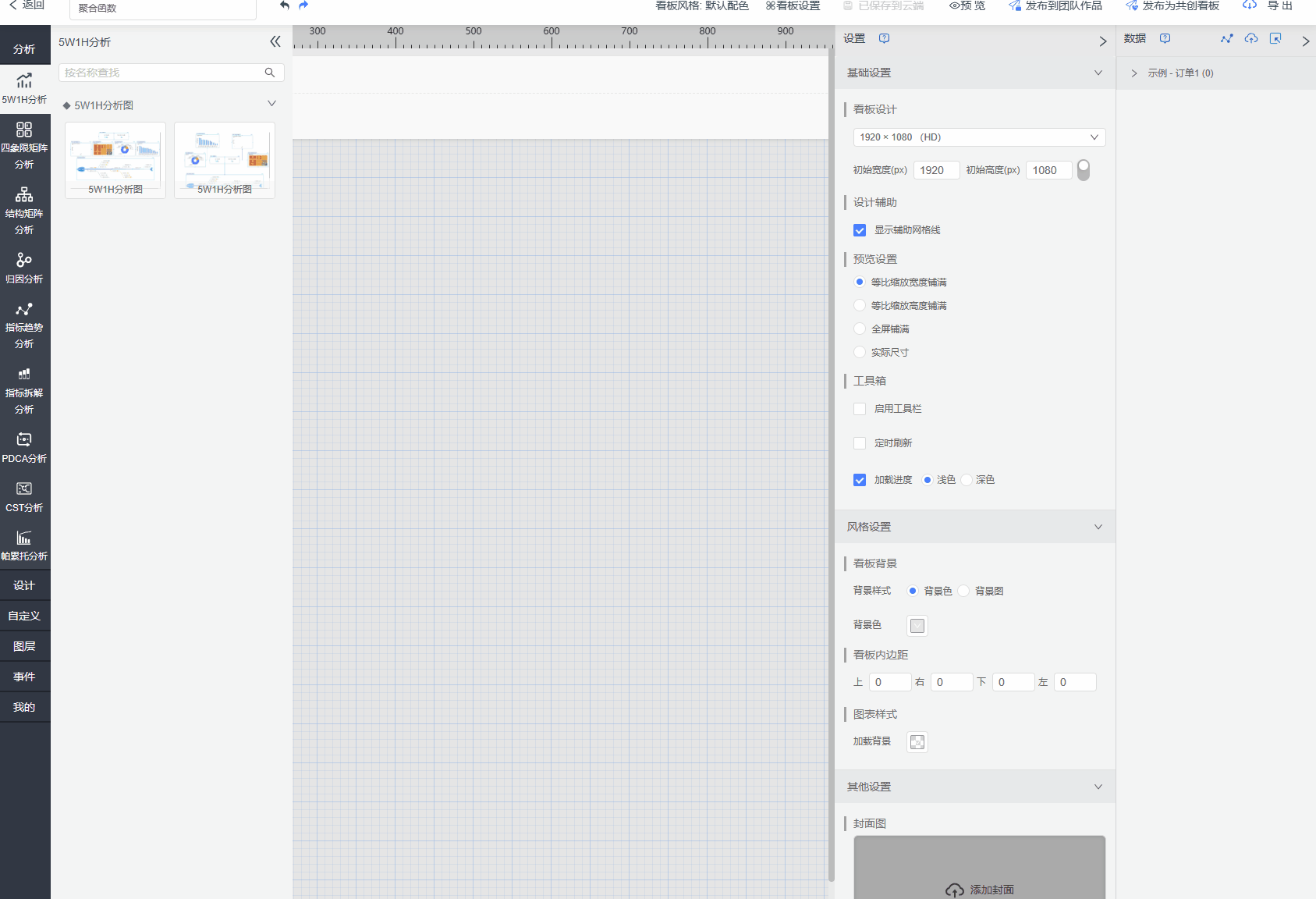

分析视图看板设计区可自由布局各种可视化图表与组件。效果如图：

此外，看板能按照不同的长宽尺寸和缩放设置，实现灵活的屏幕输出，满足PC端、数据大屏、报告文档等不同场景需求。

4. 图表组件配置区

图表组件配置区支持大量灵活的图表属性配置选项，包括图表的布局、边框、工具栏、数据（排序、刷新）、风格、属性等，满足专业用户的个性化图表定制需求。通过常用样式只需要简单几步设置就可以设置一个不错的图表，如果想要更加专业的设置，只需要在全部样式进行调整。

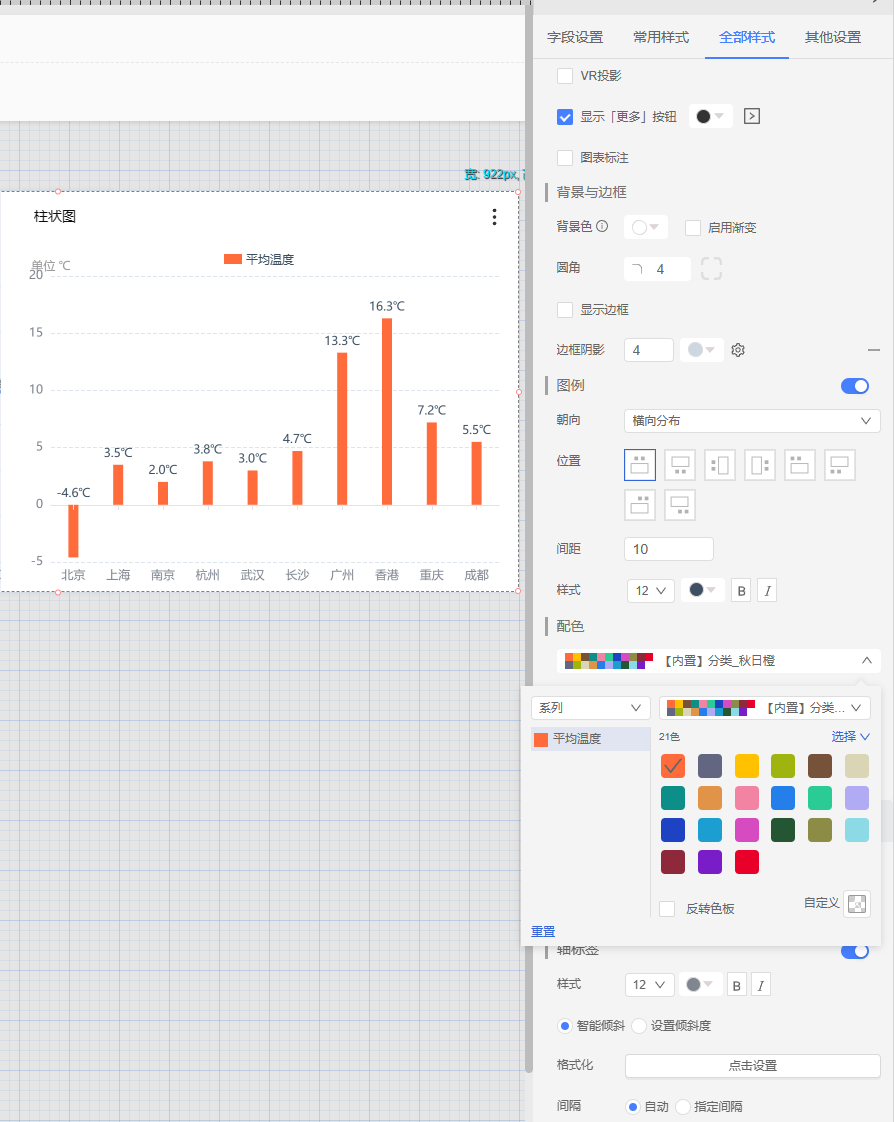

同时，根据色彩搭配原理，预设多种配色方案，无需专业美工即可让图表丰富多彩，支持一键切换图表调色板模板.

如图所示，我们可以对图表进行配色切换、数据排序，专业配置区域可满足专业用户的个性化图表定制需求。

5. 数据配置区

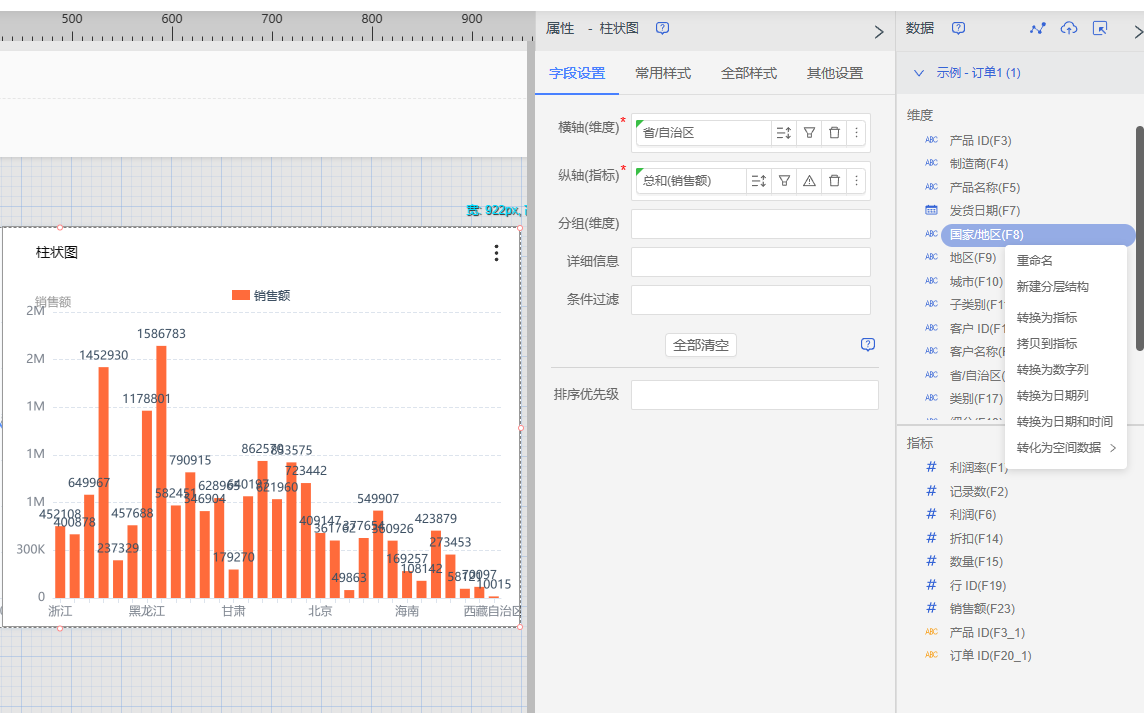

数据配置区可让我们看板数据集进行管理，例如重命名，拖拽放入图表、转换为指标、维度等操作。

6.看板设置区

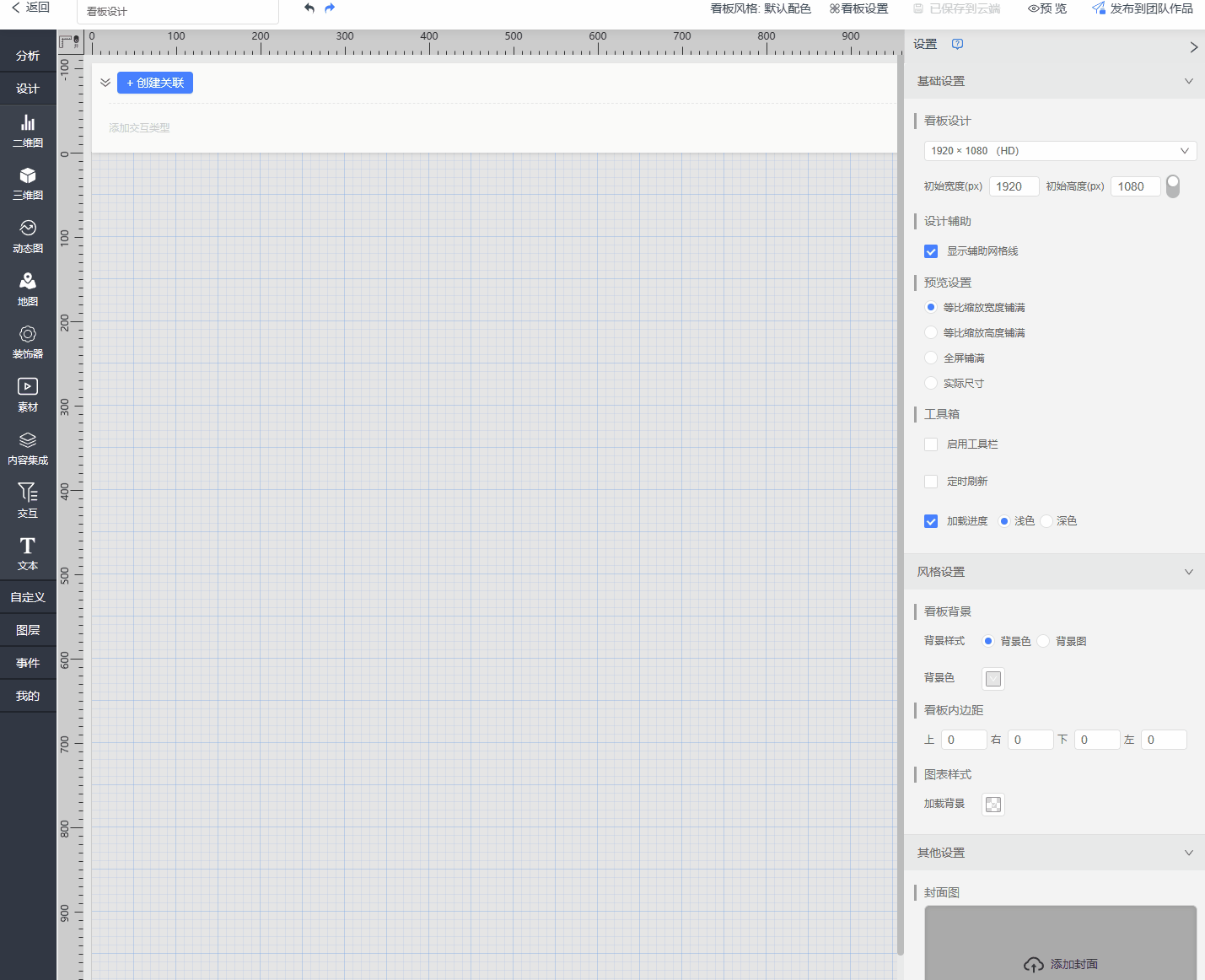

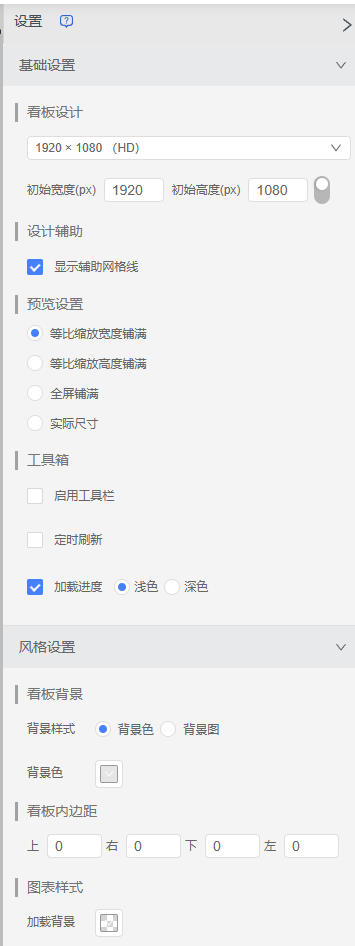

在看板设置区，用户可以调整看板页面宽度页面高度、缩放设置、定时刷新、工具栏、辅助线、等待图表加载、图表加载背景色、加载进度等功能设置。

6.1 看板设计

页面宽度、高度用来配置看板的默认大小，宽高最好配置跟当前显示器最主流的分辨率相一致，才能展示最优的效果。自定义尺寸可手动输入分辨率，高度自动尺寸支持高度方向根据看板拖入的图表自动调整尺寸。

6.2 设计辅助

显示辅助网格线：勾选以后编辑的时候显示网格辅助线。

6.3 预览设置

等比缩放宽度铺满：发布的看板按照宽度高度比例，优先将宽度铺满显示器，高度方面可能显示不全出现滚动条； 等比缩放高度铺满：发布的看板高度铺满全屏，宽度方向出现滚动条或者左右出现空白； 全屏铺满：发布的看板强制高度、宽度铺满显示器； 实际尺寸：发布的看板按照设置高度、宽度分辨率铺满显示器，如显示器实际分辨率大于设置的宽度高度，则高度、宽度方向出现空白，反之则高度、宽度出现滚动条。 建议一般勾选实际尺寸，预览或者运行时候，不发生变形。

6.4 定时刷新

定时刷新：打开以后，发布的看板按照设定的周期自动刷新。

6.5 工具栏

工具栏：打开以后，发布的看板或者预览看板，将会在页面右侧显示看板设置的工具栏，也设置隐藏看板里面的图表、导出、条件重置等功能。

6.6 等待图表加载

等待图表加载：开启【等待图表加载】功能后，用户在预览时会等待图表全部加载完后再展示。

6.7 图表加载背景色

图表加载背景色：用户可以在【图表加载背景色】中调整图表预览时加载状态中的背景色。

6.8 加载进度

加载进度：设置看板发布后打开或预览加载页面的Loading样式，分为深色、浅色两个主题。

6.9 看板内边距设置

内边距设置：配置看板内部的图表、装饰、选择器等组件与看板上下左右最小边距。一般建议看板都需要留一点边距，不需要配置的太紧凑。

图中标红的地方上下左右的边距设置为20，拖拽图表往看板上下、左右两边靠近的时候，会自动留出来20个像素的边距。

6.11 背景设置

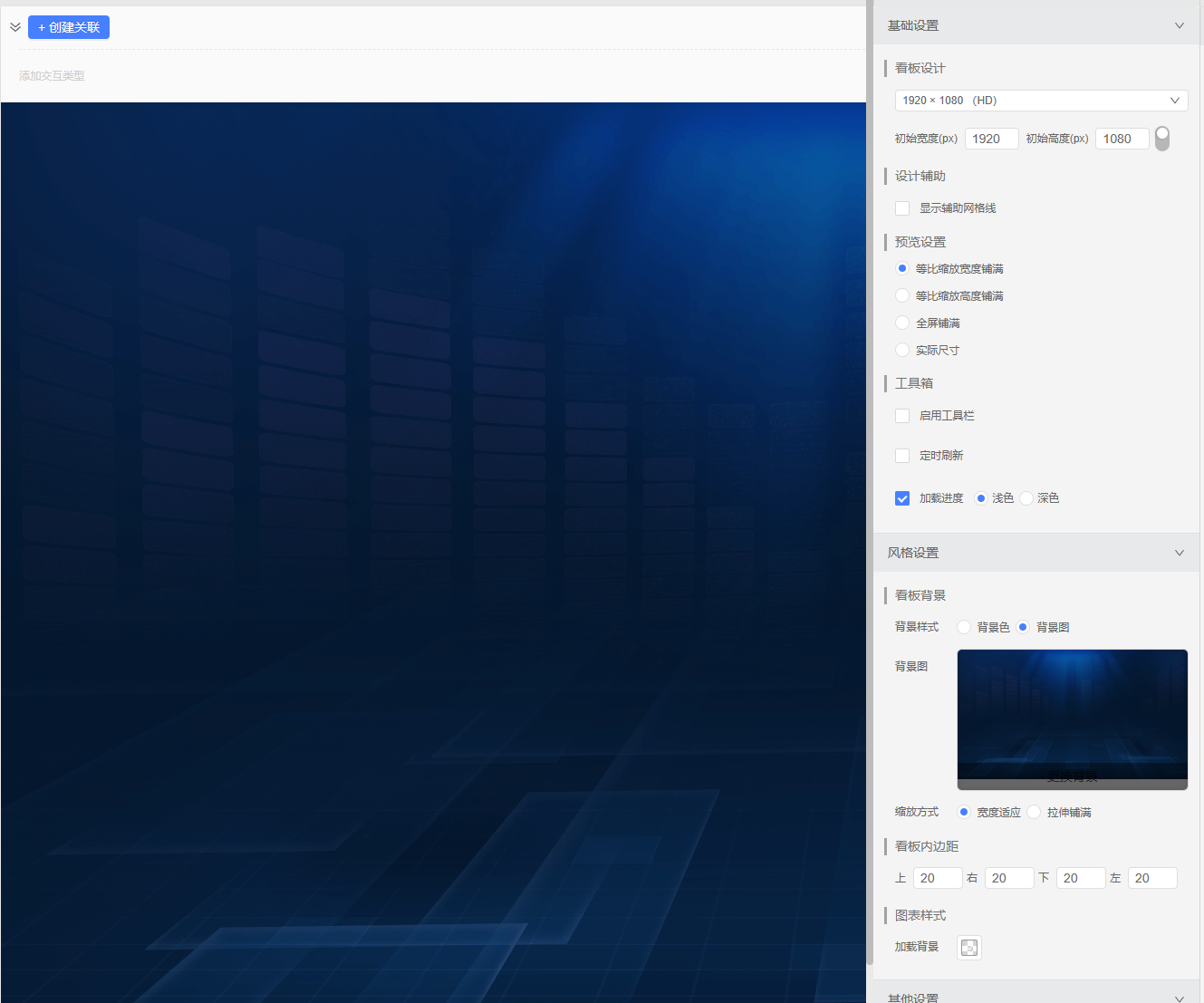

看板背景设置：勾选背景色后，按照配置的背景颜色展示看板的配色。勾选背景图，背景图支持上传自定义的图片，发布看板以后上传的图片以背景形式展示。缩放方式宽度适应指宽度铺满，高度按比例展示，拉伸铺满按照宽度高度全部铺满页面。

6.12 封面设置

封面设置：支持将当前看板截屏以后自动上传成封面，或直接上传图片作为看板封面。如自动生成的封面，当看板里面的内容有变更的时候，封面会自动截图重新生成。人工上传的封面则不会自动更新。
