1. 概述

1.1 应用场景

簇状柱形图是一种常见的统计图表。 簇状柱形图组内柱形图中的矩形一般按照对比维度字段切分并列生长，采用不同的颜色来反映对比维度间的关系。 适合分析对比组内各项数据。效果如图：

1.2 基本要求

簇状柱形图的基本要求：

2. 示例

2.1 新建看板

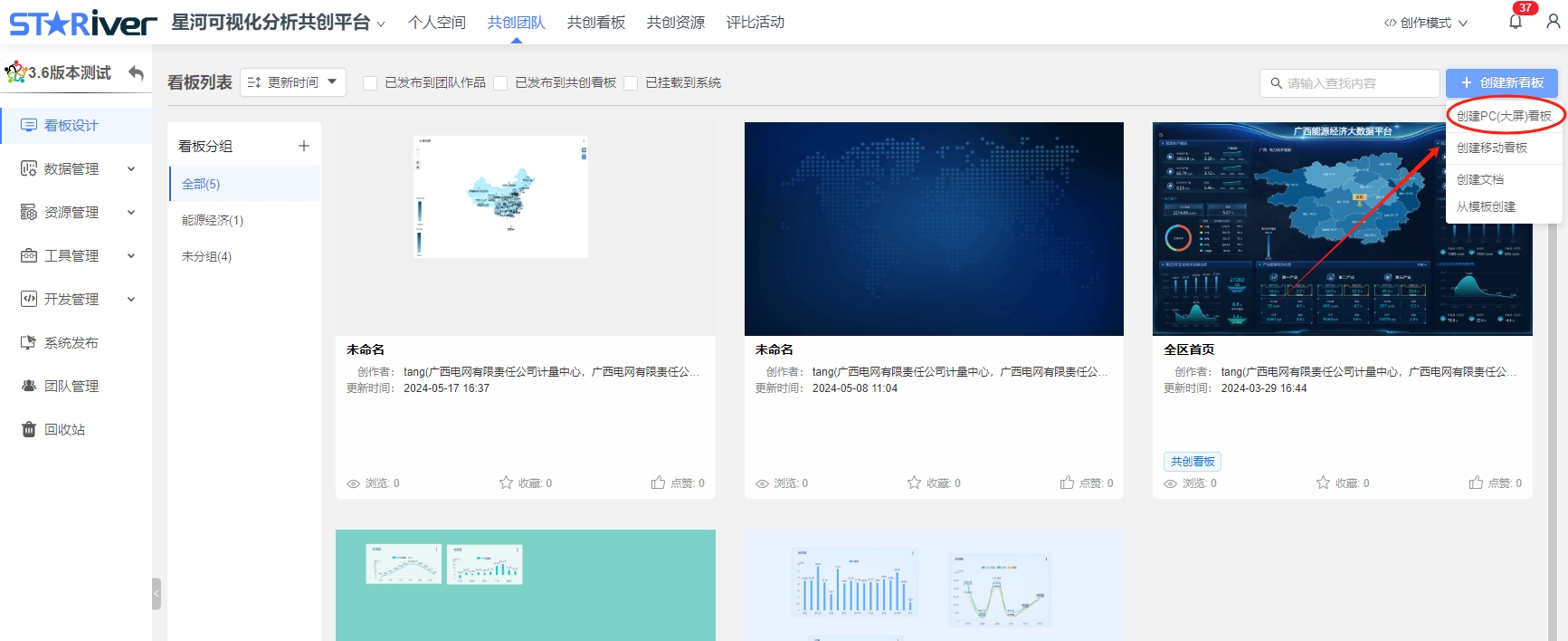

在星河可视化共创分析平台的工作中新建一个大屏看板。

2.2 上传数据

把已经准备好的数据上传到星河可视化共创分析平台中。

在我的工作区→我的数据→数据文件中点击【添加】

把数据上传完后，我们就可以在工作面板中绘制我们的簇状柱形图了。

2.3 新建簇状柱形图

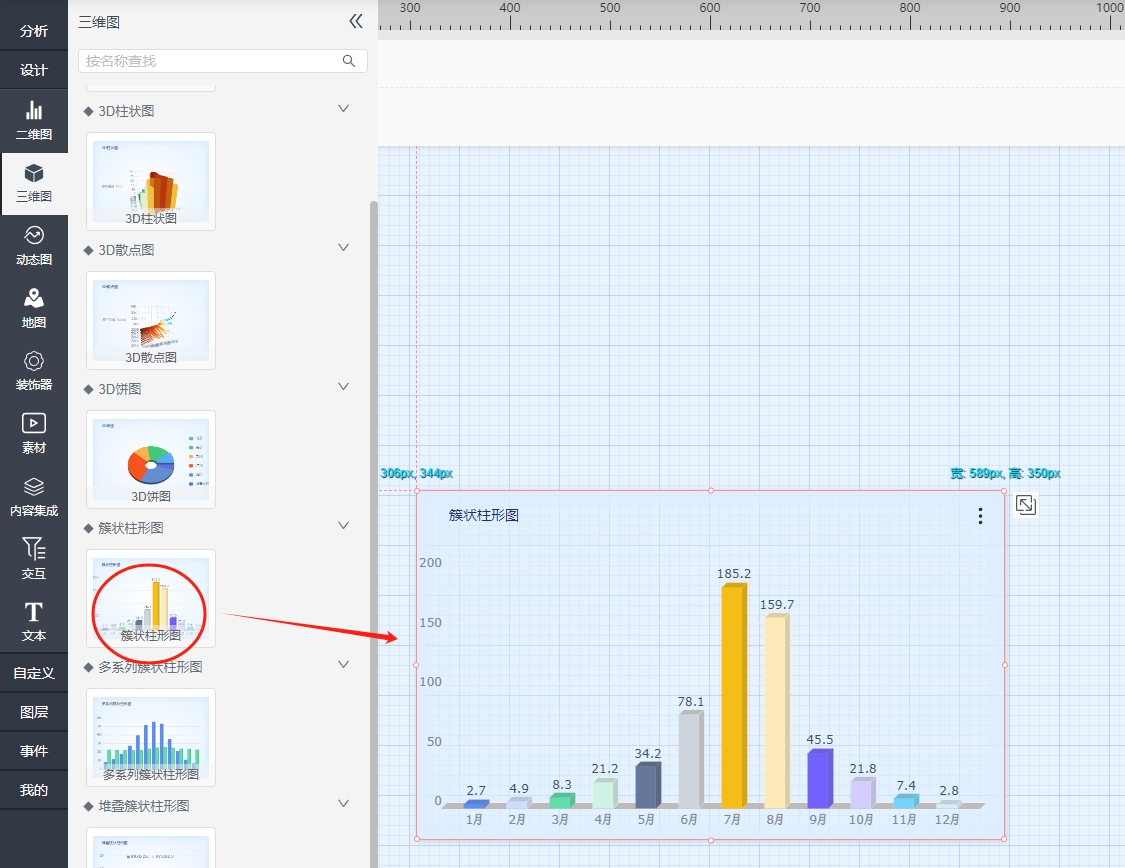

在设计栏中找到簇状柱形图，并拖入到设计看板中。

2.4 配置相关字段

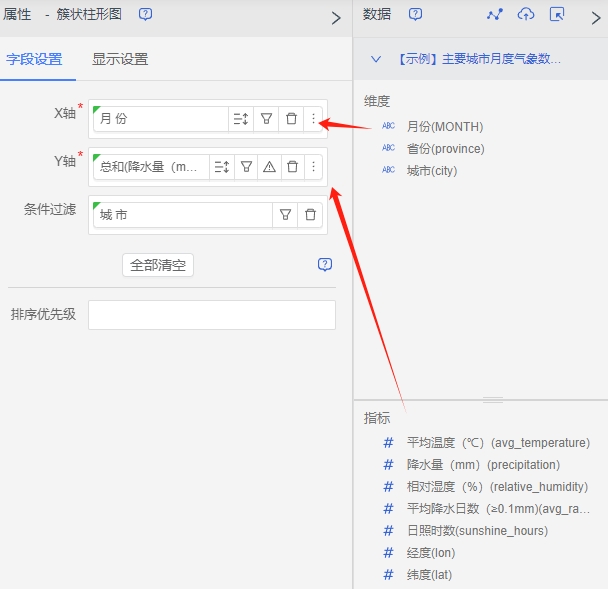

把相关字段拖入字段设置中，并配置相关显示属性配置。

2.5 设置排序

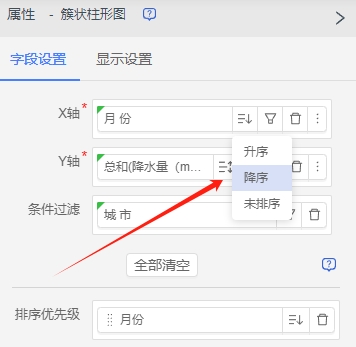

如需对数据展示进行排序设置，我们只需在字段设置中单击设置按钮，即可设置的升序与降序。

3. 美化图表

3.1 调整簇状柱形图属性

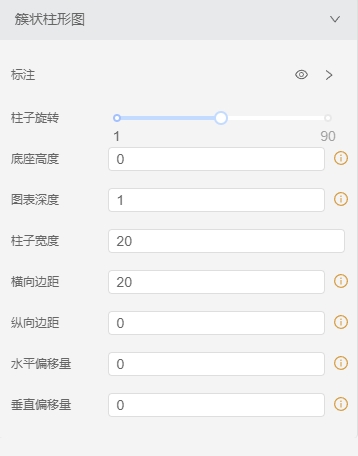

调整簇状柱形图属性，如底座高度、图表深度、水平垂直偏移量等属性。

标注：可设置指标是否在柱状顶端展示、标注的颜色、字体大小。

柱子旋转：可设置柱子旋转的角度。

底座高度：设置图表底座的高度。

图表深度、柱子宽度：可设置图表深度、柱子宽度等属性。

横向边距、纵向边距、水平偏移量、垂直偏移量：可设置柱状图在图表上下、左右之间的位置。

3.2 调整图表配色

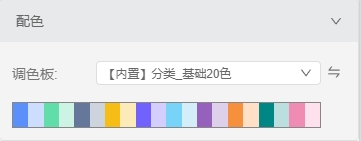

如打开显示设置中的【配色】，选择适合业务含义的配色。

美化图表后，我们的簇状柱形图就完成配置了。
