1. 概述

堆积柱状图是一种柱状图，它将多个类别的数据堆积在一起，以显示每个类别及其子类别（或组成部分）的数据分布情况。

1.1 应用场景

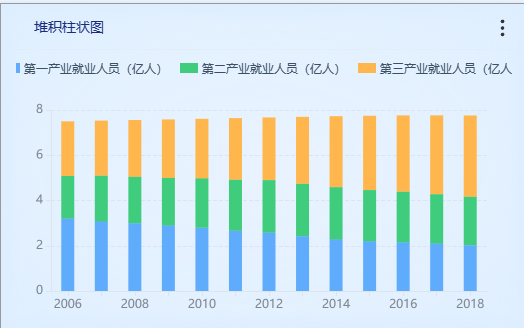

堆积柱状图将每根柱子进行分割，可以显示大类目下的细分类目占比情况。它既可以直观地看出每个指标的值，还能够反映出维度总和。如下图所示：

1.2 基本要求

堆积柱状图的基本要求：

1.3 图表特点

优点：清晰的看出每个维度下不同指标的大小，也可以比较出不同维度类别的数据量差距。

缺点：只适用于维度不多的数据，不适用于维度太多的场景。

2. 示例

2.1 新建看板

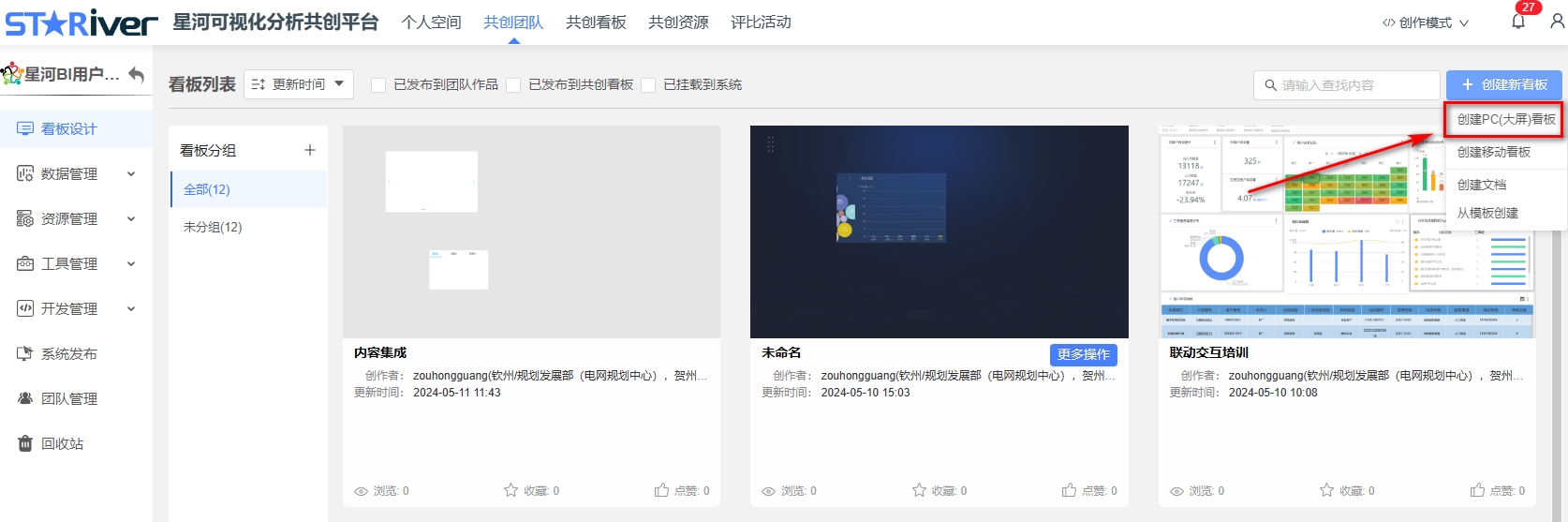

在星河可视化共创分析平台的工作中新建一个PC（大屏）看板。

2.2 上传数据

把已经准备好的数据上传到星河可视化共创分析平台中。

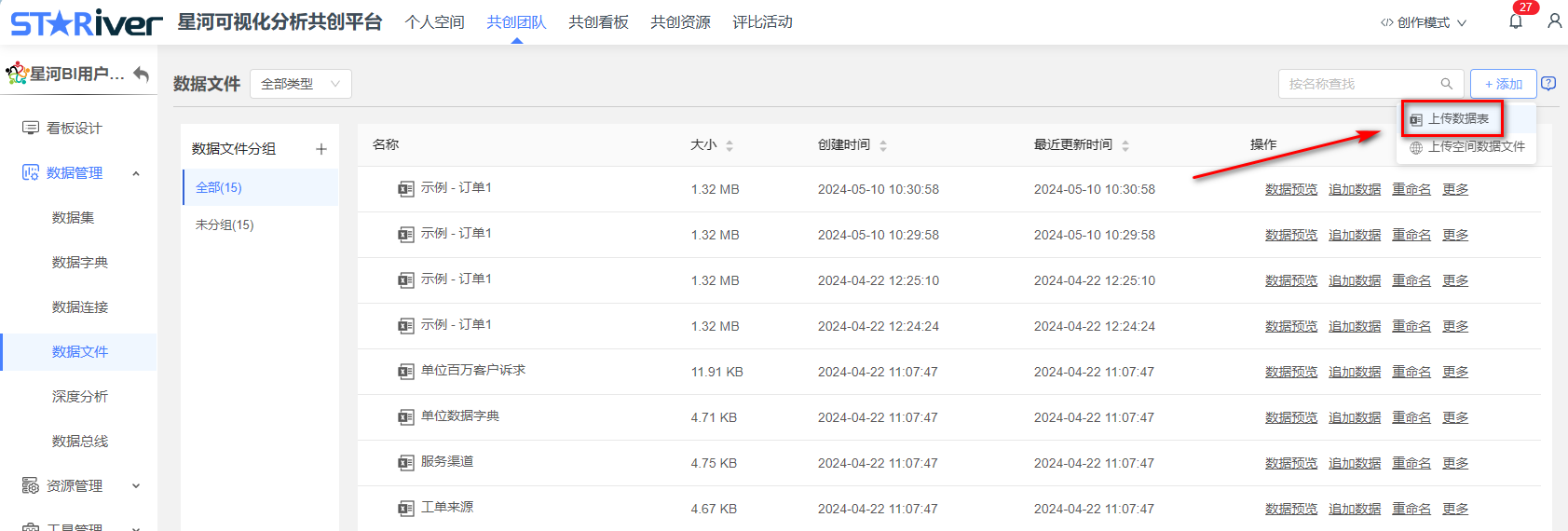

在共创团队→数据管理→数据文件中点击【添加】

把数据上传完后，我们就可以在看板中绘制我们的堆积柱状图了。

2.3 新建堆积柱状图

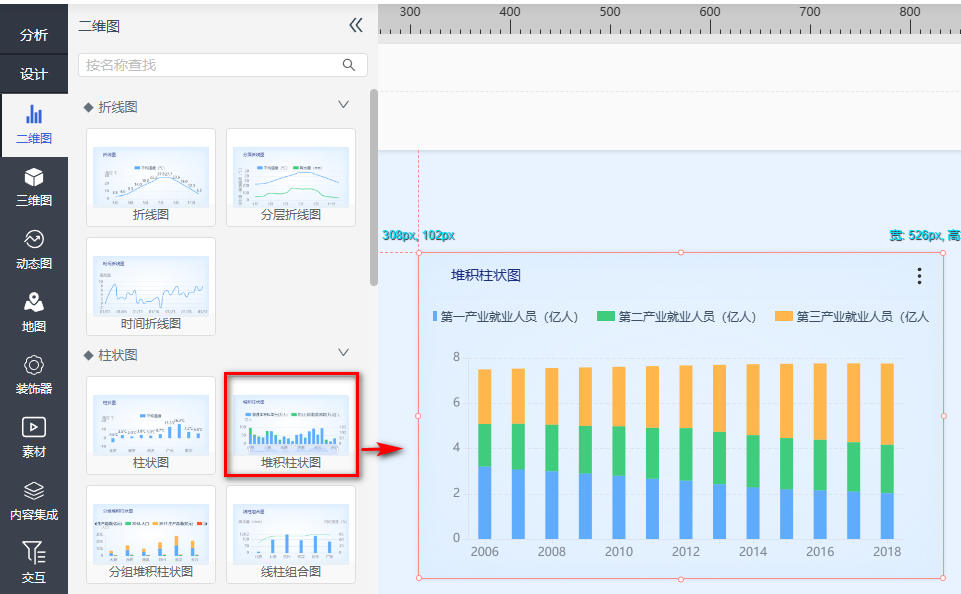

在设计栏中找到堆积柱状图，并拖入到设计看板中。

2.4 配置相关字段

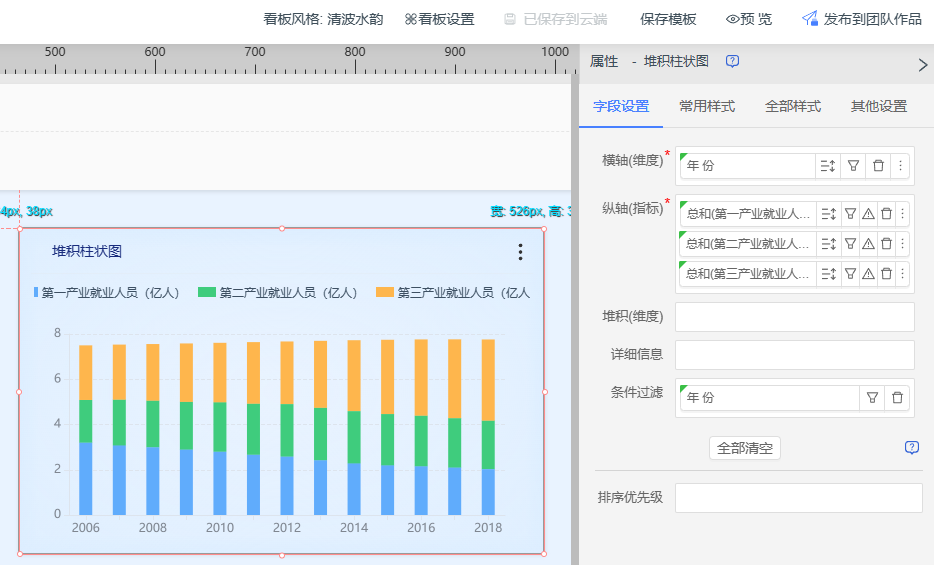

把相关字段拖入字段设置中，并配置相关显示属性配置。

3. 美化图表

3.1 图表优化

堆积柱状图其他的属性参考 柱状图 ，只有柱形样式不一样。

3.2 堆积柱状图属性

在柱形样式、堆积方式可调整柱状图为分组堆积、百分比堆积两种不同样式。

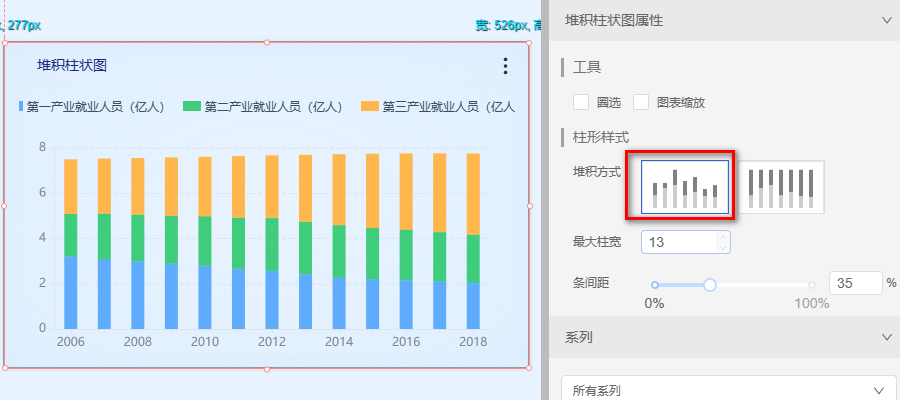

分组堆积：按照实际的值去堆积，堆积以后根据实际的值柱子总的高度会有变化。

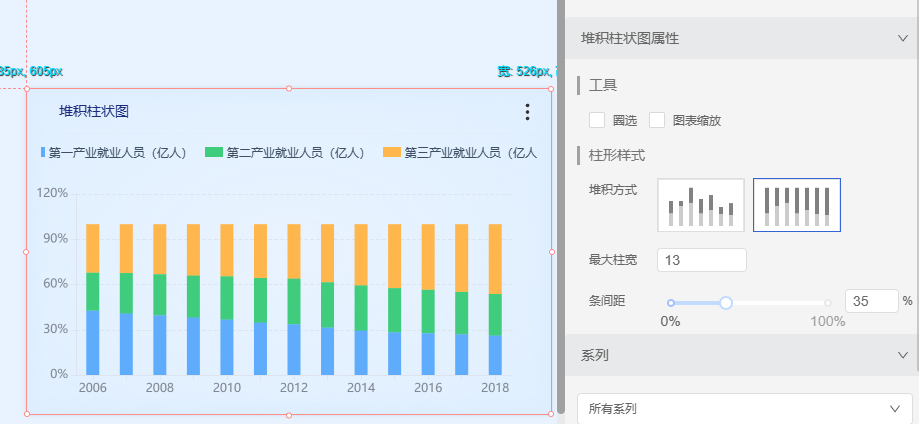

百分比堆积：将每一条柱子，按照实际数据计算每个类别的所占百分比，柱子总体长度都是100%，用来查看每个类别的占比变化。
