图表公共属性设置（1）
在图表公共属性设置区域中，可以对图表进行名称、布局、边框及背景、工具栏、数据、配色、图例、边界、X轴、Y轴的调整，下面的介绍说明是针对有“显示设置”这一类图表。
1. 布局
名称：可以修改图表的名称，一般建议按照具体业务进行图表命名。
在布局中，我们可以对看板中的图表进行精确的位置调整，并调整图表的宽、高等，以及开启设置会议模式、事件响应、触发联动的响应状态。
布局：方便用户自定义看板中图表位置，输入横、纵即XY的坐标，就可以调整图表的位置，适用于精确调整位置。宽高输入后，可以调整图表的精确大小。
会议模式：打开会议模式响应，图表即可在预览状态下开启会议模式。如若关闭设置，则图表不响应会议模式。预览开启会议模式以后，图表将全屏放大展示图表。
事件响应：打开事件响应，图表即可在预览运行状态下响应事件。例如鼠标移动到图表上，图表即可显示toolitps详细信息，否则将不会显示。
触发联动：打开触发联动响应，图表即可在预览运行状态下响应鼠标点击事件，并提取图表对应的条件。如配置了对应的关联，则点击图表其他的图表会联动，如关闭触发联动，则其他的图表不会联动，不提取条件。

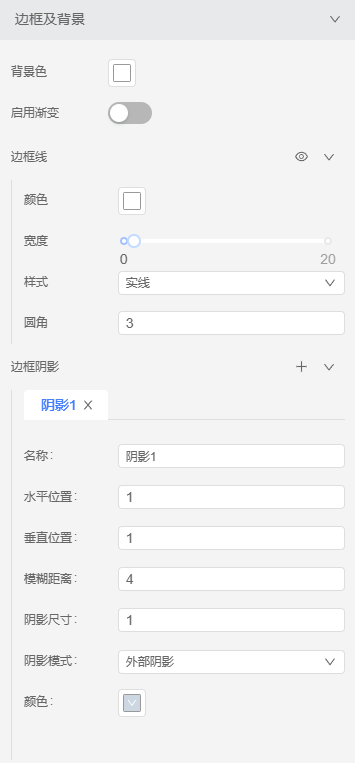

2. 边框及背景
在边框与背景中，可以调整图表的背景图颜色以及边框的相关配置。
背景色：用户可以调整图表的背景颜色及透明度，图表默认是白色背景，可以通过此项将图表背景改成其他的颜色，例如蓝色。
启用渐变：开启后图表将会按照设定的背景色进行渐变处理，中间部分将会变成透明，图表边缘部分不透明，从边缘到中间渐变的效果。
边框线：开启边框线以后，可以调整图表外边框的颜色、边框线的粗细、边框线的样式例如实线、虚线、点线等，图表的圆角，当圆角越大，图表就会接近圆。
边框阴影：新增边框阴影后，将会在图表外边框显示阴影。

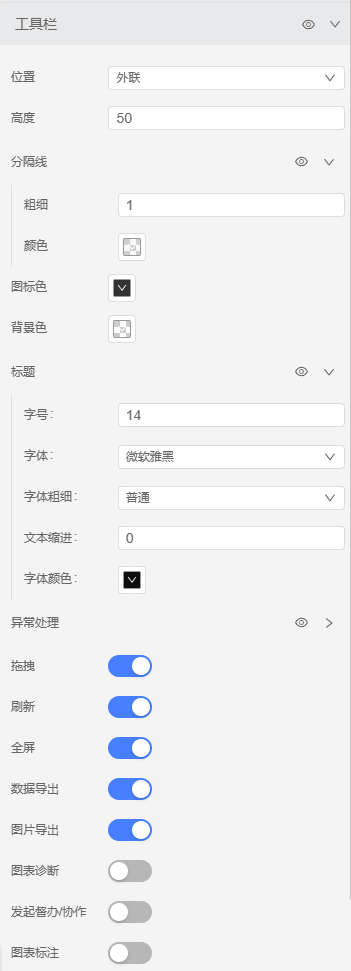

3. 工具栏
在工具栏中，不仅可以调整工具栏的位置与高度图标色与背景色，还能调整工具栏的中的功能项。可以设置图表的标题是否开启，标题颜色、字体大小等属性。
还可以设置在工具栏中，是否开启图表刷新、拖拽、图表全屏、发起督办/协作、数据导出、以及图片导出、图表备注等功能。
位置：可以设置工具栏在图表内部还是外部
高度：可以设置工具栏的高度，数值越大，工具栏占的位置越高
分割线：用于设置工具栏与图表本身区域的分割，可以设置分割线的开启、分割线的粗细、颜色等。
图标色：用于设置图表预览运行状态时，更多“┆”图标及展开里面的图标的颜色。
背景色：可以设置工具栏这块区域的颜色，跟图表本身的背景色不一样。
标题：可开启关闭标题，开启后可以设置标题的字号、字体、粗细、文本缩进、字体颜色都属性。
3.1 图表拖曳
图表拖曳：开启图片拖曳功能后，在预览状态中可以拖曳图表
3.2 排除异常数据
排除异常数据： 用户可以根据自定义规则来排除异常数据，设定规则后，用户在工具栏中决定是否排除异常数据。其中设定排除异常数据流程为：

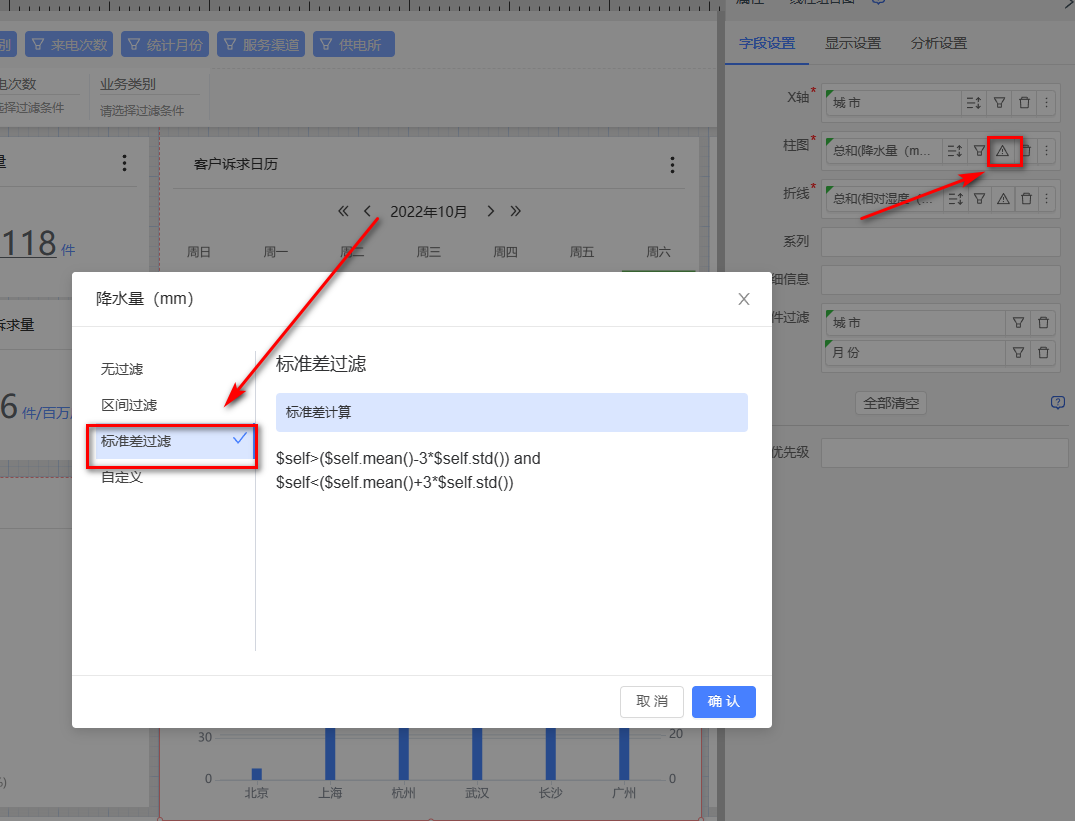

①设定异常数据排除规则
在字段设置中，单击异常数据过滤。在弹出页面用户可以根据系统提供规则进行过滤，也可以自定义规则进行过滤。
②打开工具栏中的异常数据排除
开启异常数据排除后，预览状态中将默认排除异常数据。若关闭异常数据排除，则在预览状态中不显示异常数据。
③在工具栏中使用异常数据排除功能
设定好后异常数据处理后，我们就可以在工具栏中使用异常数据排除功能。开启关闭后能看到明显的效果，开启后北京对应的数据被排除，关闭后北京对应的数据会展示出来。
3.3 数据导出
数据导出：开启数据导出功能后，用户可在预览状态中导出数据。

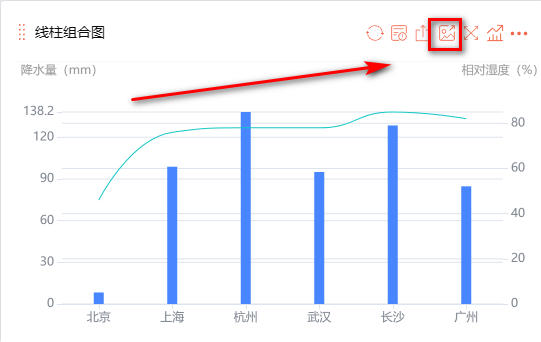

3.4 图片导出
图片导出：开启图片导出功能后，用户可在预览状态中导出图表图片。
3.5 图表诊断
图表诊断：开启图表诊断功能后，用户可在预览状态中查看图表诊断功能。详细可参考：图表诊断
3.6 发起督办/协作
发起督办/协作：开启发起督办/协作功能后，可在应用里面对图表发起督办协作的功能。详细可参考： 督办、协作

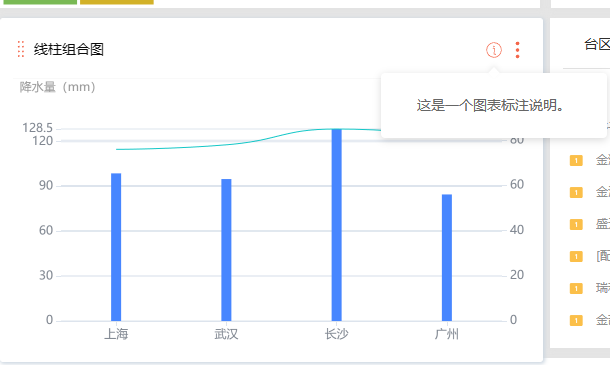

3.7 图表标注
图表标注：开启图表标注功能后，用户可对图表进行备注，备注后效果如图：
4. 数据
可设置查询数据最大条数，默认查询2000条，如表格、排名图、词云图、气泡图可设置查询最大条数，只查询出来指定的数据。
定时刷新：开启后支持按照设定的时间自动刷新获取最新的数据。
启用缓存：支持对指已加载图表进行缓存处理，提升重新加载图表效率。 （注：缓存是一个高速数据存储层，其中存储了数据子集，且通常是短暂性存储，这样日后再次请求该数据时，速度要比访问数据的主存储位置快。 启用缓存后，可以高效地重用之前检索或计算的数据。）
5. 配色

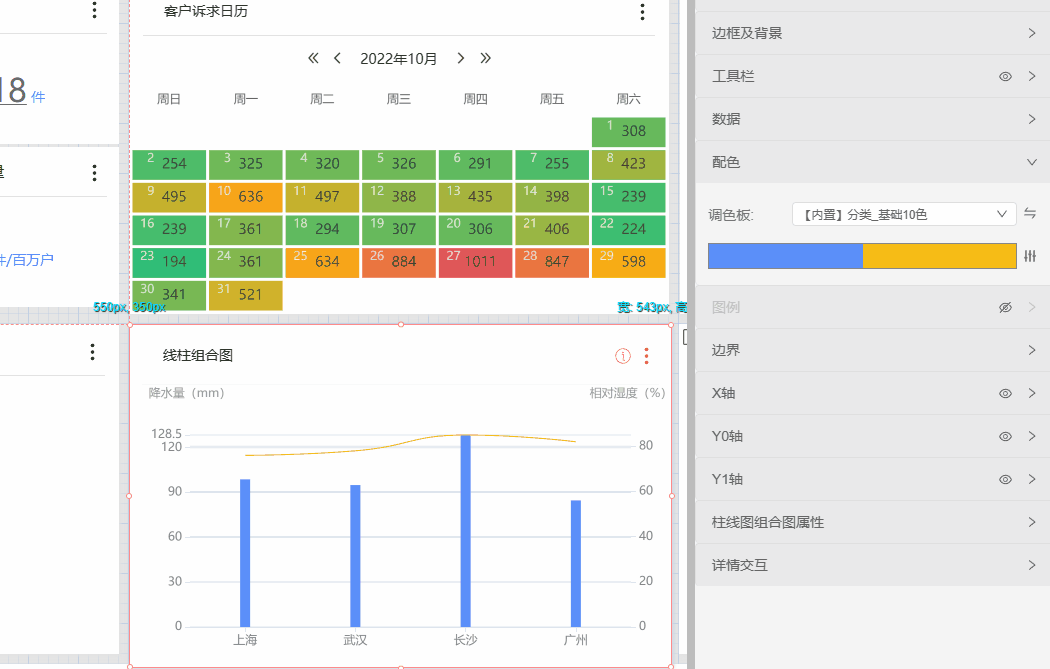

在配色设置中，用户可以切换图表颜色。星河可视化共创分析平台根据色彩搭配原理，预设多种配色方案，无需专业美工即可让图表丰富多彩，并且支持一键切换图表调色板模板。
5.1 绑定颜色
在调色板中，可配置图表里面维度、指标的颜色，可自动关联配色，也可手动分配配色。调色板配色来自“系统资源/我的资源-主题调色板”的颜色。点击图表右侧“手动关联 ”、“自动关联 ”图表支持自动关联配色、手动关联配色。当选择手动关联配色时，可支持选择系列、维度、指标里的一项指定配色。

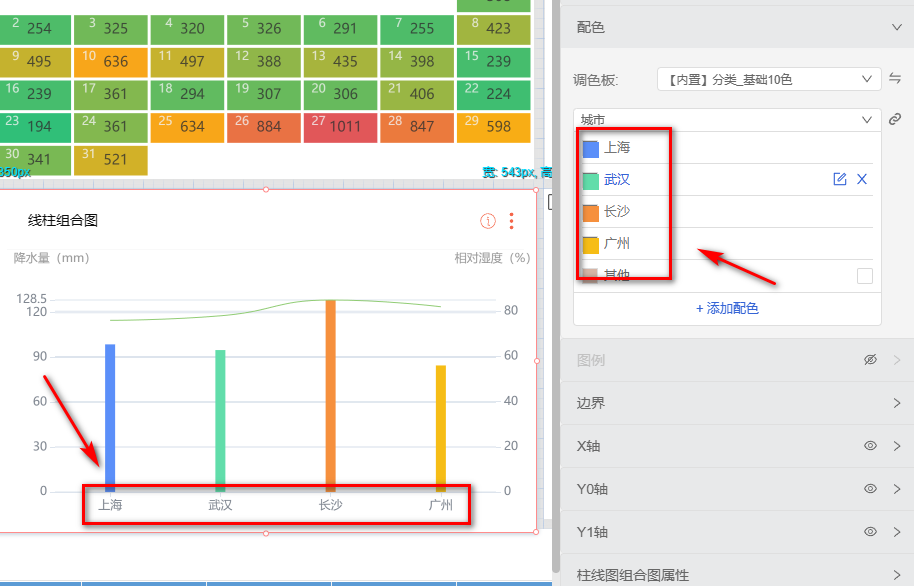

当选择手动关联，在下拉项选择“系列”、“城市”、“降水量”、“相对湿度”等，并点击“添加配色”，在配色下拉项选择对应的项，可指定某一项的颜色。

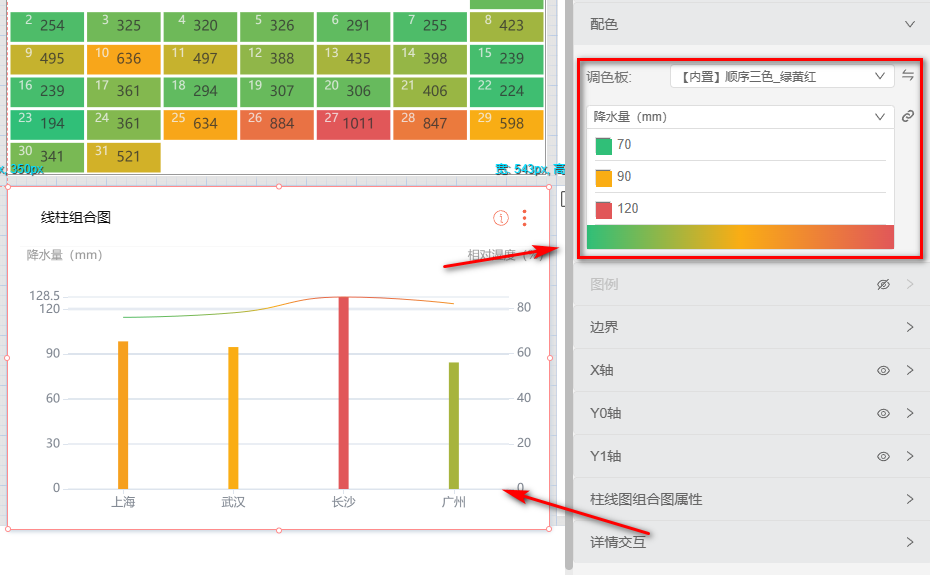

当选择手动关联，在下拉项选择指标“降水量”等，并在调色板下拉项选择一个渐变色， 系统支持按照指标最小、中间、最大值分配一个渐变的颜色。例如绿色配置成70，那么小于等于70的指标都分配成绿色，大于等于120的都分配为红色，在90到120的，会变成绿黄红渐变的线性颜色。点击颜色后面的数值支持编辑修改。

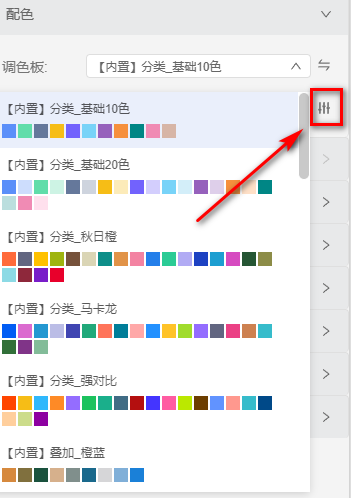

5.2 翻转配色
翻转配色：点击后支持颜色一键切换显示顺序。
6. 图例
在图例设置区域中，用户可以调整图例的文本样式与布局样式。
文本：用户可以根据需要调整图例的文本的字号、字体粗细与字体颜色。
布局：在布局设置区域中，用户可以调整图例的朝向、间距、位置、宽度、高度等属性。
7. 边界

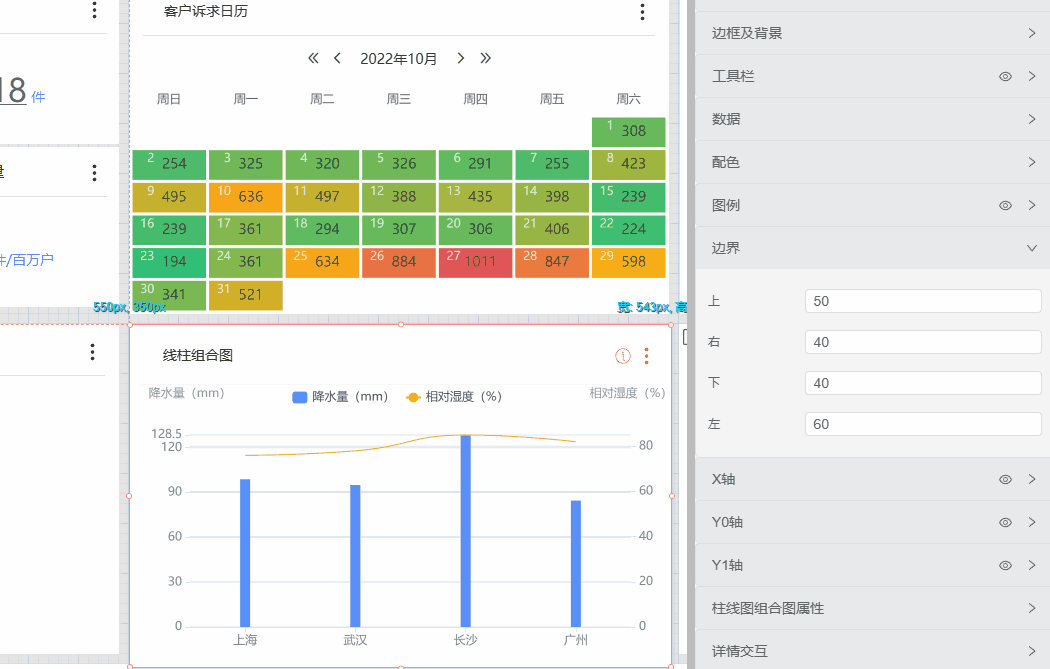

在边界设置区域中，可以调整图表内容区域在整个图表的位置，效果如图：
8. X、Y轴
在XY轴区域中，用户可以自行调整轴线、轴分割线、轴刻度等属性。
如在轴标题中，单击轴标题既可以设置轴标题内容、位置、间距等属性。
X/Y轴：折线图、柱状图、散点图等图表有X/Y轴，可设置轴线、分割线、刻度、标题、文本、边界值等属性。
逆序轴：XY如果数值类型的话，数据默认按照从小到大进行排列，勾选逆序轴以后，数据会倒过来，按照从大到小的排列，适合指标是排名的情况，例如排名第一的数据，在折线图显示在最高点。
轴线：设置轴线宽度、轴颜色及打开状态，左右留白（X轴特有）打开后，指数据从X轴原点（0）后的第一个刻度开始，关闭指从原点（0）开始。
分割线：设置分割线的颜色及打开状态，打开分割线后按照刻度，在折线图显示刻度对应的分割线。
轴刻度：设置轴刻度的颜色及打开状态，打开轴刻度在轴线显示刻度标签。

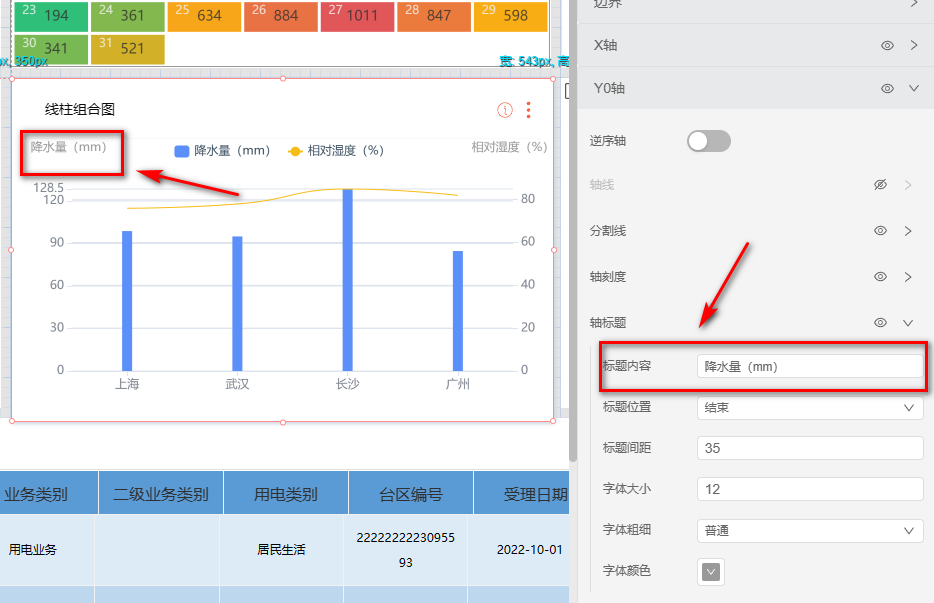

轴标题：设置轴的标题内容、标题位置、标题与对应轴之间的距离、轴标题字体大小、粗细、颜色等。
轴文本：设置轴刻度对应的文本字体大小、粗细、颜色基本属性及打开状态。文本旋转指轴文本的朝向、转动位置，一般用于刻度对应的比较长的单位名称，可通过旋转将单位名称显示完全。格式化用于将数值类的轴刻度按照设置好的格式展示出来，一般用于日期类的格式展示。
边界值：一般数值类的轴如Y轴配置，用于设置刻度最小值、最大值的范围，例如折线图统计的是百分比且百分比的波动范围在80%—100%之间，那么可设置最小值、最大值里面的实际值为：0.8—1，折线图Y轴的最小值为80%，最大值为100%，折线图波动曲线变化显得比较明显。
