1. 概述

1.1 应用场景

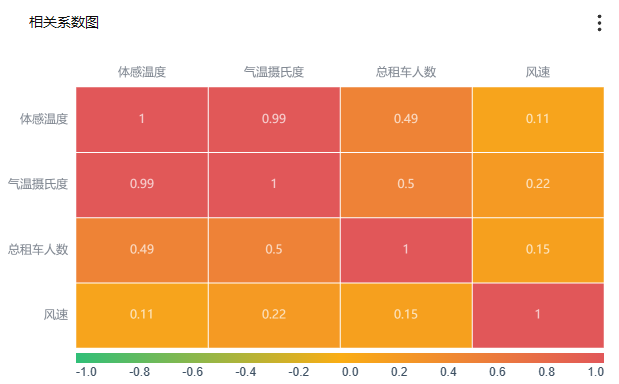

相关系数图是对相关系数矩阵进行可视化的，用于展示多组变量之间的相关性。所以相关系数图特别适合用于直接对数据量较大的、相对原始的数据进行分析。比如：生物基因科学领域，色块图常被用于微阵列数据分析。效果如图：

1.2 基本要求

相关系数图的基本要求：

2. 示例

2.1 新建看板

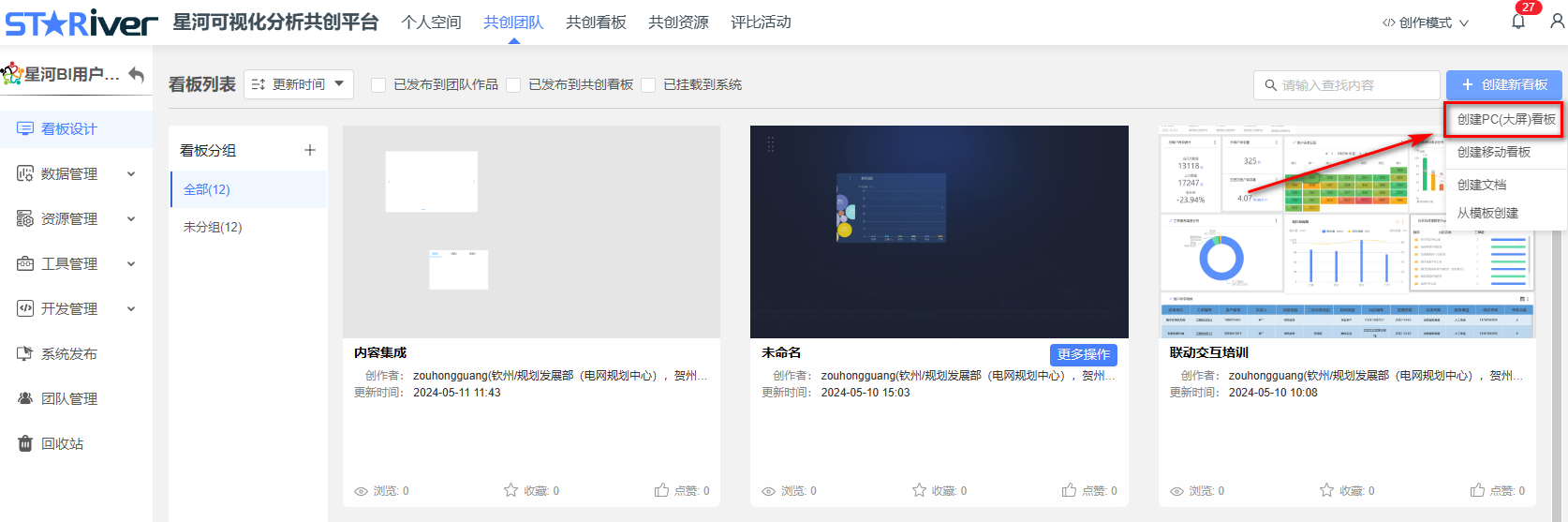

在星河可视化共创分析平台的工作中新建一个大屏看板。

2.2 上传数据

把已经准备好的数据上传到星河可视化共创分析平台中。

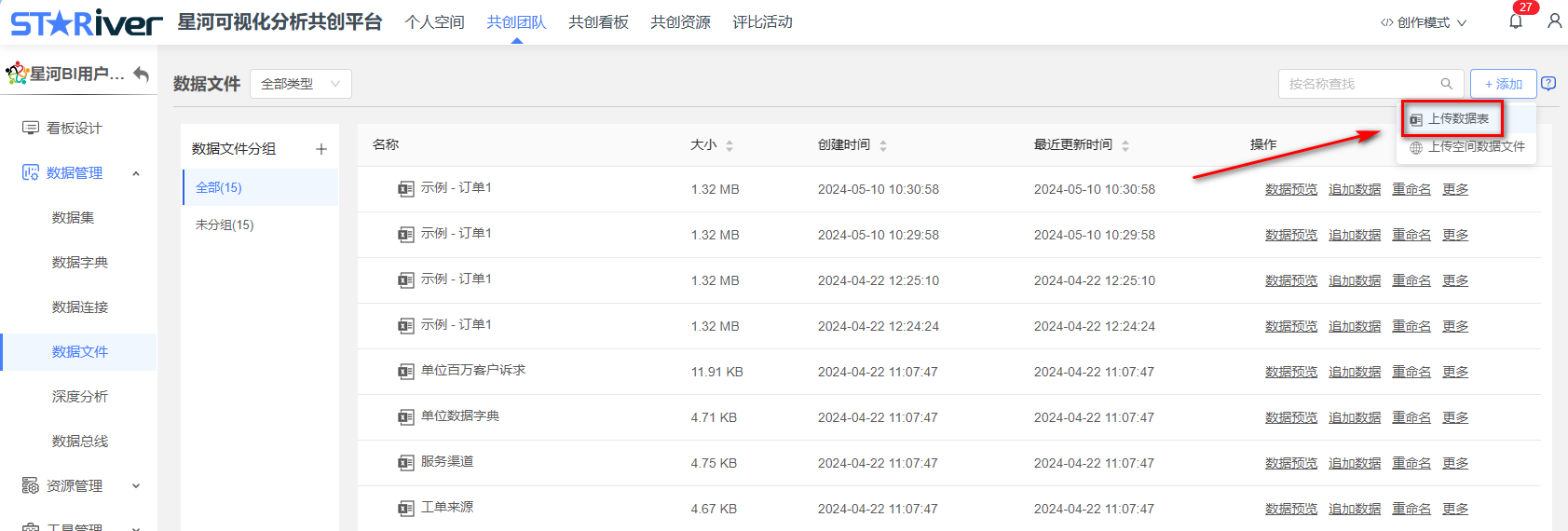

在共创团队→数据管理→数据文件中点击【添加】

把数据上传完后，我们就可以在工作面板中绘制我们的相关系数图了。

2.3 新建相关系数图

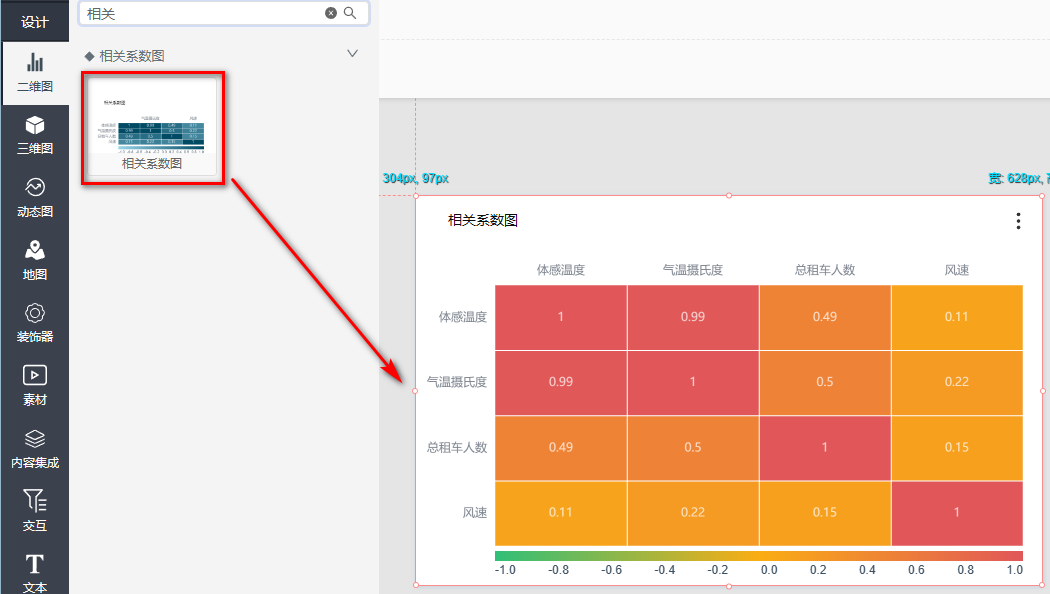

在设计栏中找到相关系数图，并拖入到设计看板中。

2.4 配置相关字段

把相关字段拖入字段设置中，并配置相关显示属性配置。

3. 美化图表

3.1 调整相关系数图属性

调整相关系数图属性，如点是相关性算法、系数值等属性。

相关性算法：可选择不同的相关性算法。

分割线：用于调整各个单元格之间的线条颜色、粗细

系数值：调整单元格里面的系数字号、粗细、颜色等

文本边框：开启后系数值将显示一个外边框

3.2 调整配色

打开显示设置中的【配色】，选择适合业务含义的配色。

美化图表后，我们相关系数图就完成配置了。
