1.概述
1.1 应用场景
联动可实现点击一个图表组件，其他图表组件联动过滤统计相关数据。
过滤可以通过过滤组件筛选数据，在看板中使用过滤组件进行过滤，可以灵活改变要过滤的数据。
2.创建关联
不管是设置图表联动还是使用过滤组件，都是以创建关联为前提。
2.1 准备数据
从图中我们可以看，展示数据中有“地区”“净利润”“销 售额”等维度，我们就根据这几个维度设计几张图表来展示数据。

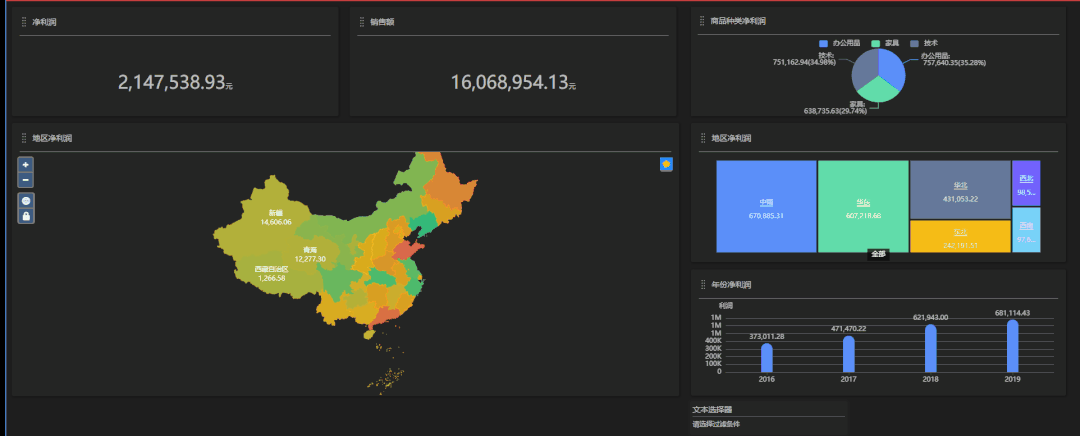

如图所示，我们用地图来展现全国各国区域净利润，用饼图来展示商品种类的净利润，用条形图来展示每年的净利润，并且用了两个KPI指标来展示净利润和销售额。
2.2 创建关联
2.2.1 创建图表关联
在准备好所有图表后，我们就可以对图表创建数据关联了。
在 星河可视化共创分析平台平台上，实现数据联动非常简单，只需要单击创建关联即可。比如说我们要创建所有图表对“地区”与“省份”的关联，我们只需要单击“创建关联”后，在“过滤器”中选择“地区”与“省份”的字段即可。如有多个数据集的话，可将多个数据集相关的地区、省份字段都加入，可实现多个数据集关联的图表联动。如数据集没有这个关联的字段或者关联里面没加入对应的这个字段，图表点击的时候将不会影响相应的图表。操作如下图：
而且 星河可视化共创分析平台平台是支持不限层次的数据钻取，在“地区”“省份”之后，我们还可以添加上一个“城市”的层级。

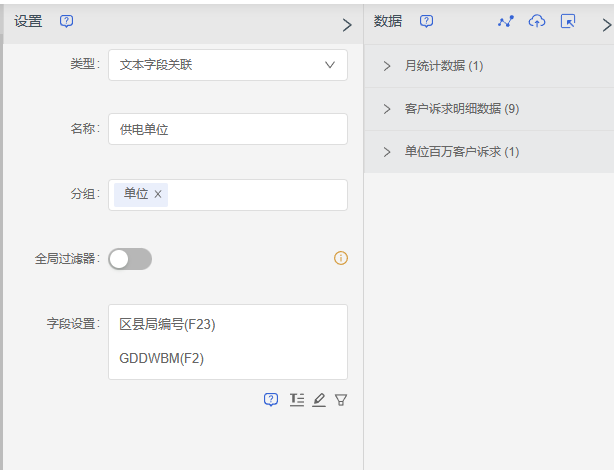

关联属性说明：
关联类型
关联类型目前分为文本字段关联、日期字段关联、数字字段关联、树形字段关联、标签字段关联、地理字段关联，比较常用的是前面四种，需要理解区别及用法。
文本字段关联：适用于文本字符的字段关联，如单位、类别。
日期字段关联：适用于日期时间格式的字段关联，如统计日期，年月。
数字字段关联：适用于为数值格式的字段关联，如次数。
树形字段关联：适用于组织结构、有上下级结构的类别类型的关联，并且需要关联树形数据字典。
树形数据字典需要数据满足上下级结构，至少需要包括数据本身的ID，数据的上级ID，数据的名称，数据名称三个字段，其中数据最上层父级节点数据必须为0、0000等标识。
名称 用于设置关联的名称，区分不同关联

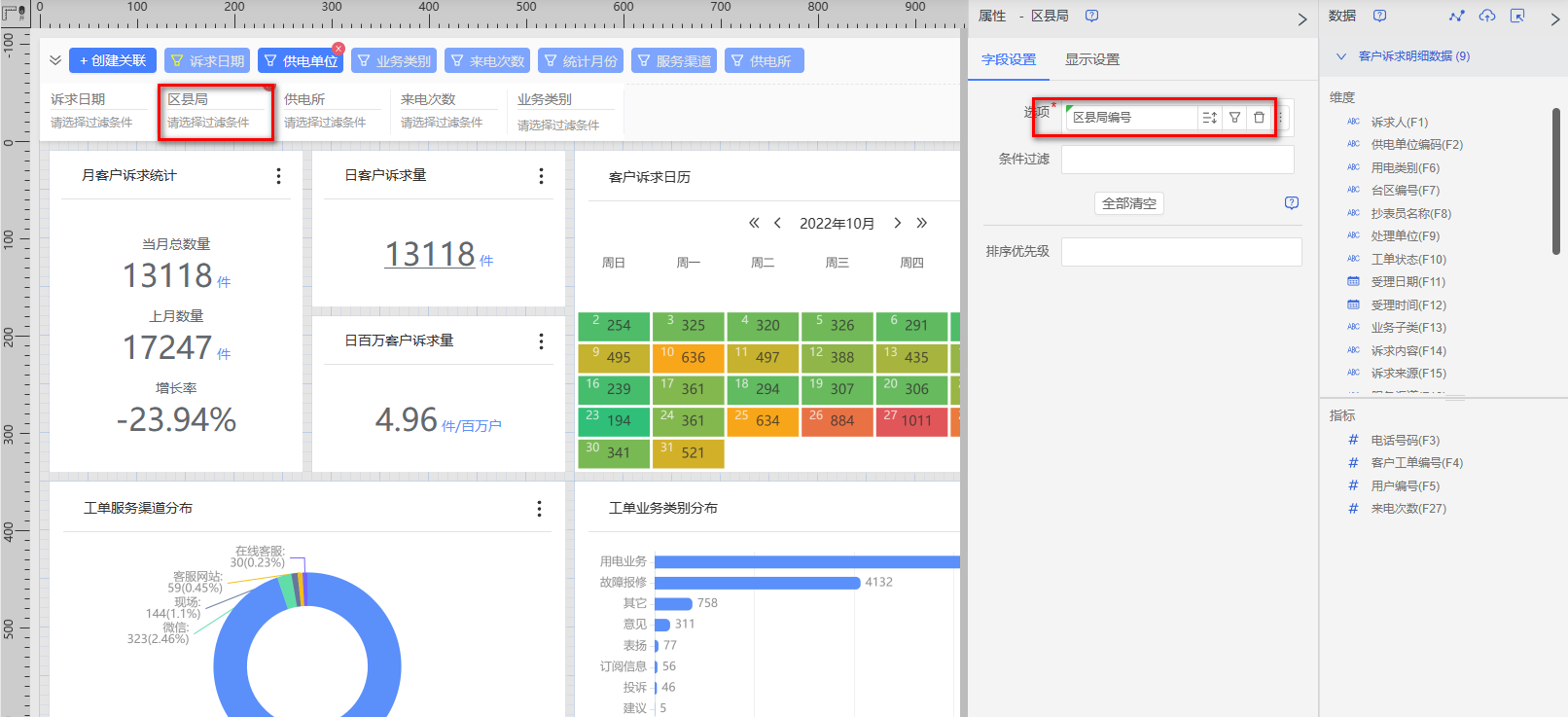

分组 分组是将相互影响的关联过滤器放在同一个分组，例如具有上下级层级的关联区县局、供电所，选择一个区县局以后，后面的供电所只能选择所选区县局的供电所，名称一样的分组将相互影响联动。
全局过滤器 勾选后看板将按这个字段设置的默认值进行过滤，一般用于过滤异常数据，平时不需要开启。
2.2.2 创建过滤关联

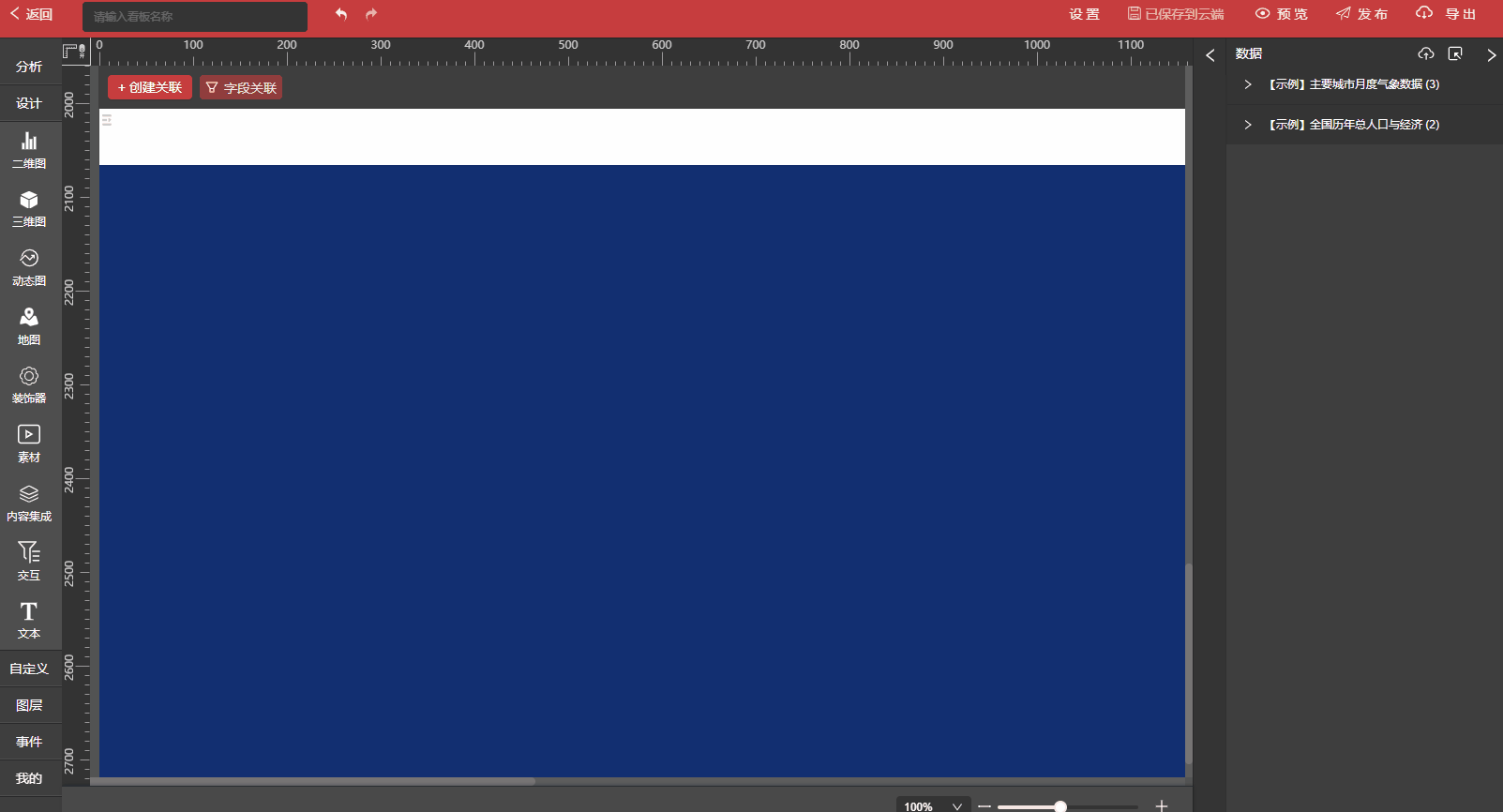

首先，我们需要在左侧图表库中找到“交互”一栏，把“文本选择器”拖进红色的提示区域中。在字段选择中拖进相应的数据，“在显示设置”中找到“过滤器属性”，选择关联相关过滤器即可。具体操作如下：
交互选择类型说明：
交互选择器跟关联一一对应也分为文本选择器、日期选择器、数字选择器、树形选择器，其中单选框、多选框也属于文本选择器，选择器可关联文本、日期、数字关联。
文本选择器需要关联数据集里面的字段，下拉项的数据来源字段里面的值，受数据集的影响支持过滤筛选。文本选择器支持输入关键字搜索匹配。
2.2.3 设置关联
在过滤器中，我们可以对编辑字段、关联图表、默认值进行设置。

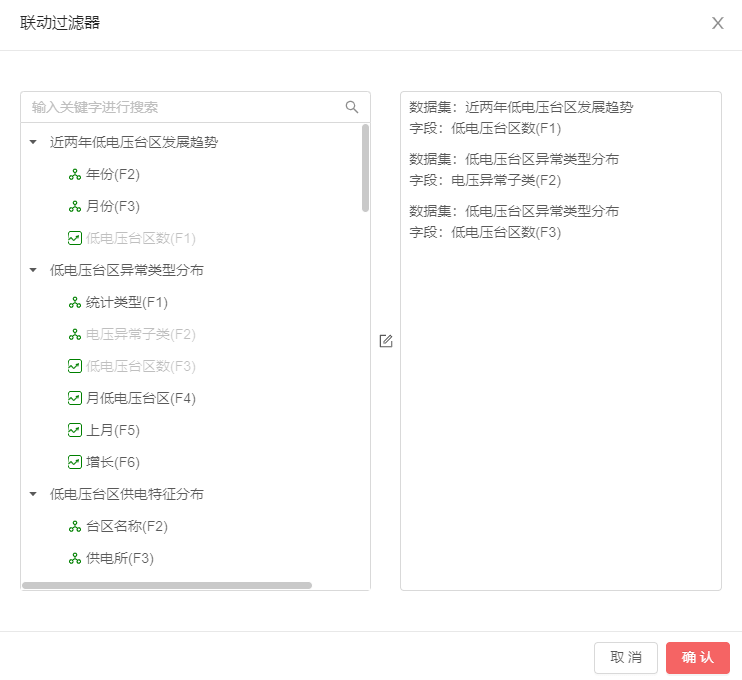

编辑字段：在编辑字段中，我们可以设置需要联动与过滤的字段。
关联图表：在设置关联图表中，我们可以设置不需要关联的图表。将图表加到右边不联动图表后，右边的图表选择条件后将不会筛选过滤。

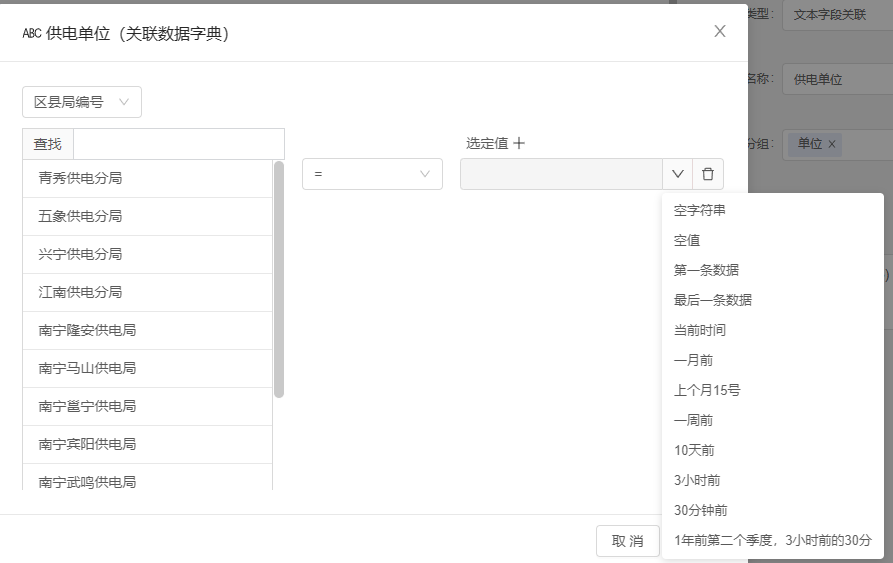

默认值设置：在默认值设置中，我们可以设置字段关联的默认值，条件语句中有“=”“＞”“小于”等类型可设置。
选定值下拉项支持选择动态数据，例如设置默认最后一条数据，当统计的数据是按照年月、年月日的时候，可以选择最后一条数据，默认查询有数据的最近一天、最近一个月。也可以选择当前时间，默认查询当前日期、当前年月等。
3.实现联动
创建了数据关联后，图表联动即可实现。联动可实现点击一个组件，其他组件显示出相关数据。
3.1 图表调出联动
在设置好图表关联关联后，此时默认看板内所有图表都参与联动。若想将某个图表调出联动，可以在过滤器中调整。
点击过滤器，在过滤器的设置找到【编辑联动图表】按钮，勾选不需要联动的图表后，点击“>”按钮后选择确定，即可把图表调出联动。
反之，则是把调出联动的图表调回联动。

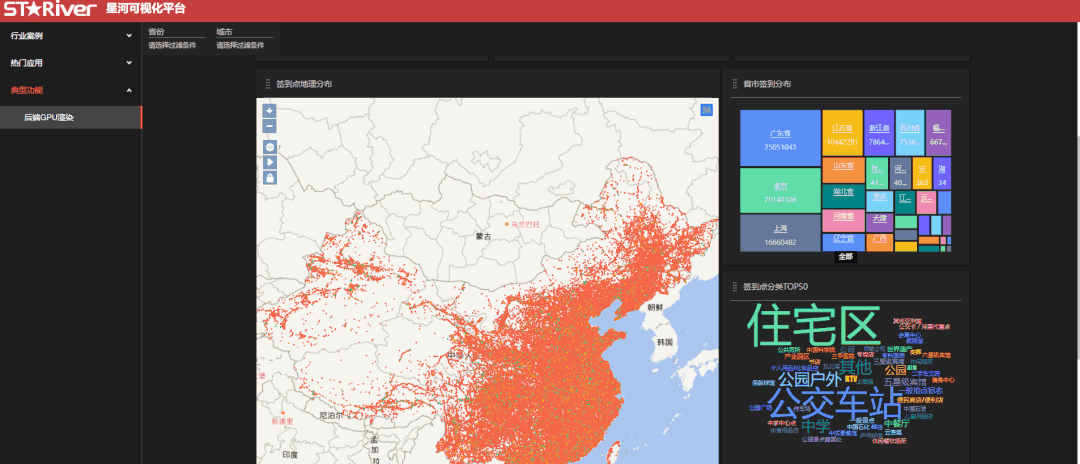

3.2 地图框选过滤
如果配置了地理字段过滤器，实现联动后，可以对地图实现框选联动过滤。
具体效果如图：
4.实现过滤
创建好过滤器关联后，过滤功能已经实现。只要有相关的过滤器，我们就能添加相关的交互功能，如我们还可以添加“种类”“年份”的选择按钮。
只要是你设计面板时所需要展现数据的纬度，都很可以按照上述方式添加交互。其效果如下：
我们可以看到，通过数据可视化我们可以更清晰直观地将数据展示。多层次、交互式的可视化分析也能够方便决策者理解数据背后的意义，深入了解数据细节，帮助我们做出更加精准的决策。
