1. 概述

1.1 应用场景

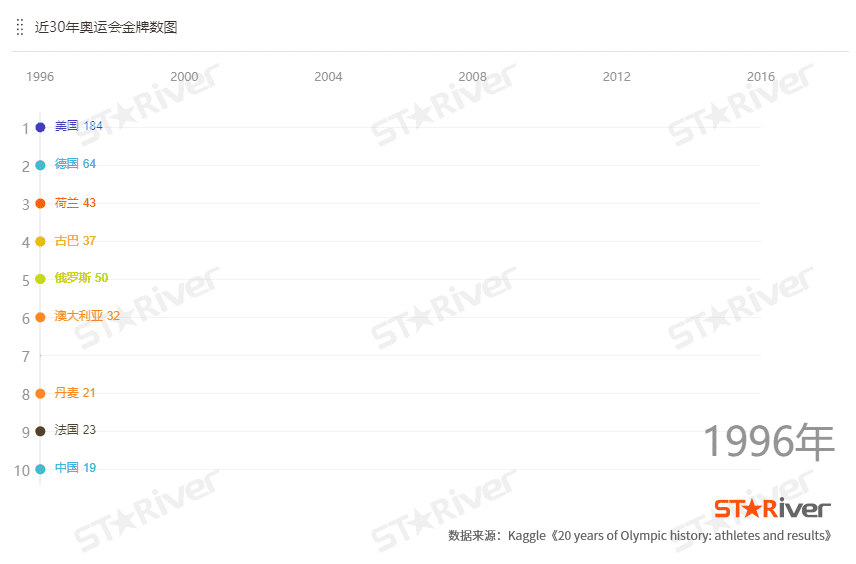

依据动态资料所绘制成的多角曲线图。通常用横轴代表时间，纵轴代表指标数值，每个时间与指标值形成坐标点，将各相邻两坐标点用直线相连，即构成动态折线图。效果如图：

1.2 基本要求

动态折线图的基本要求：

1.3 图表特点

可视化效果：可基于排名进行动态播放。

2. 示例

2.1 新建看板

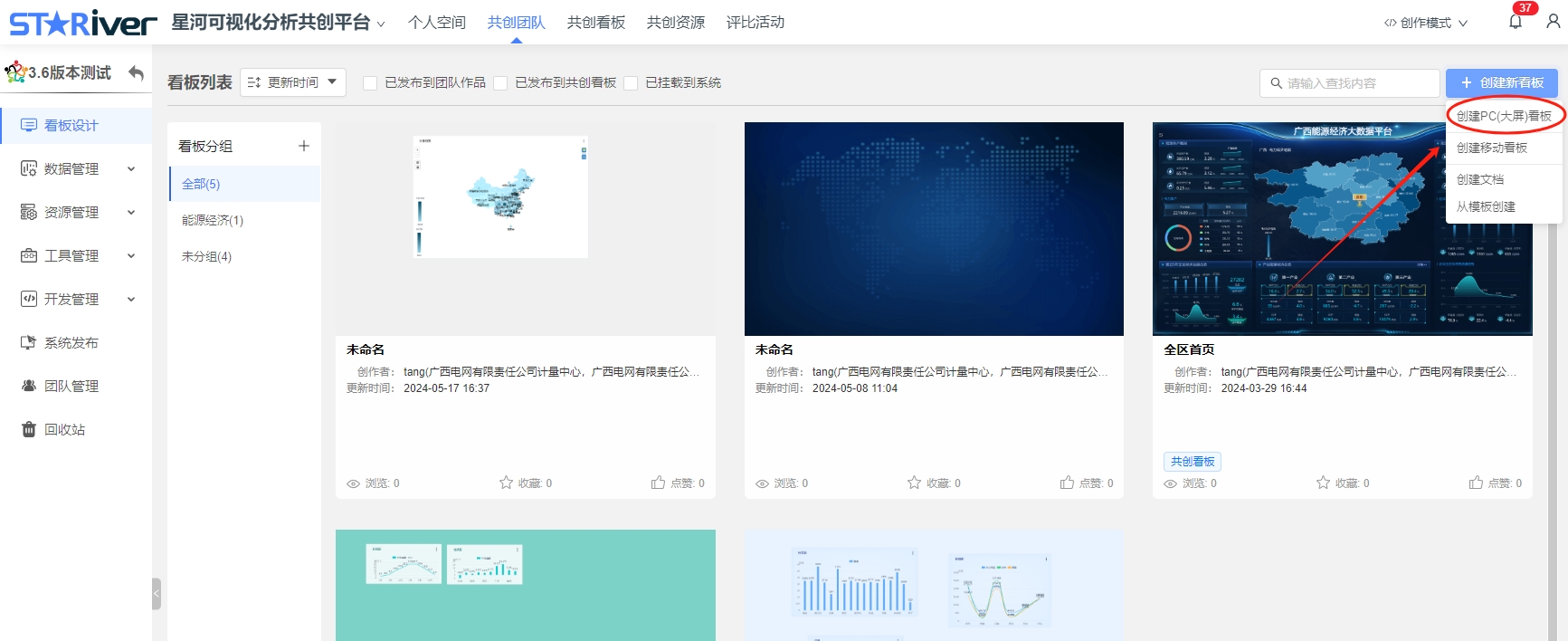

在星河可视化共创分析平台的工作中新建一个大屏看板。

2.2 上传数据

把已经准备好的数据上传到星河可视化共创分析平台中。

在我的工作区→我的数据→数据文件中点击【添加】

把数据上传完后，我们就可以在工作面板中绘制我们的动态折线图了。

2.3 新建动态折线图

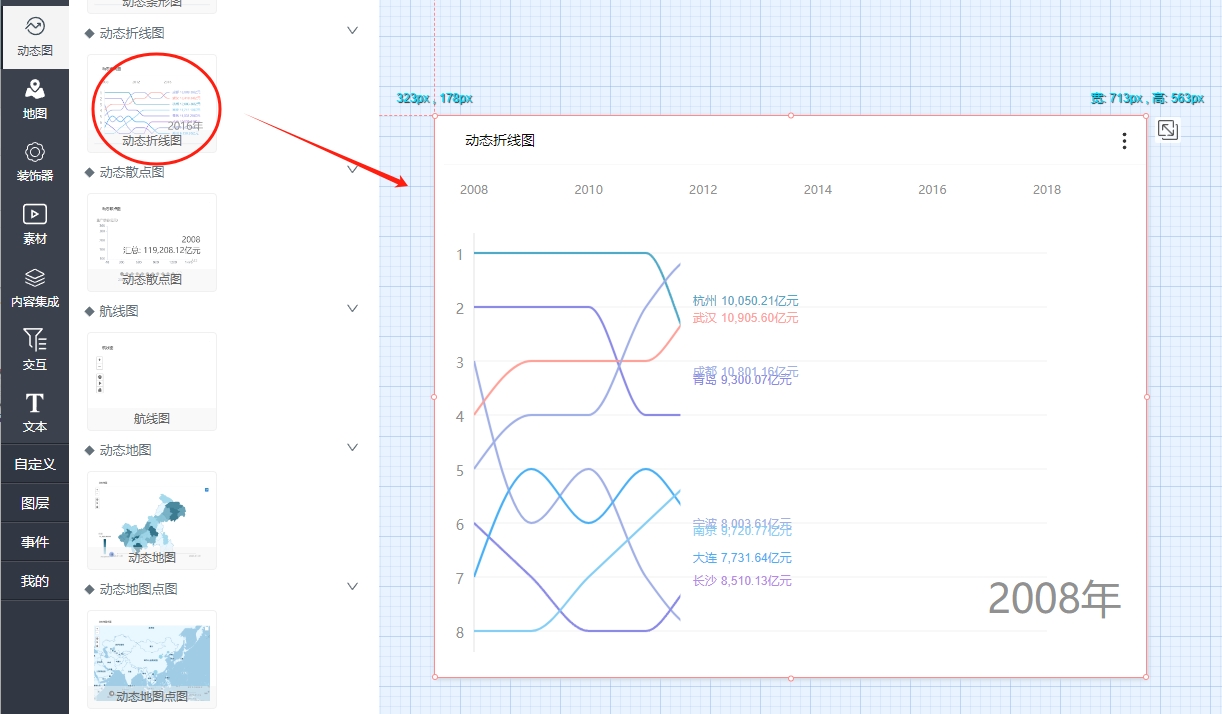

在设计栏中找到动态折线图，并拖入到设计看板中。

2.4 配置相关字段

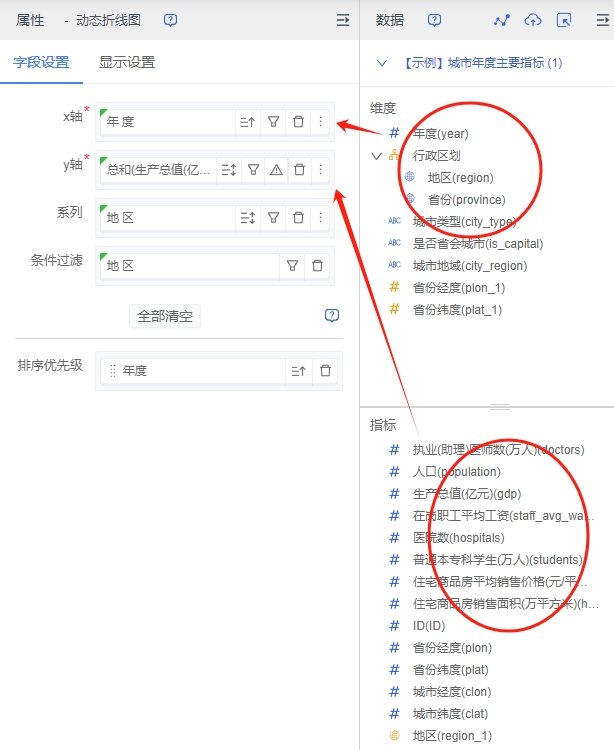

把相关字段拖入字段设置中，并配置相关显示属性配置。

2.5 添加过滤

如图所示，在条件过滤中，设置好过滤条件：

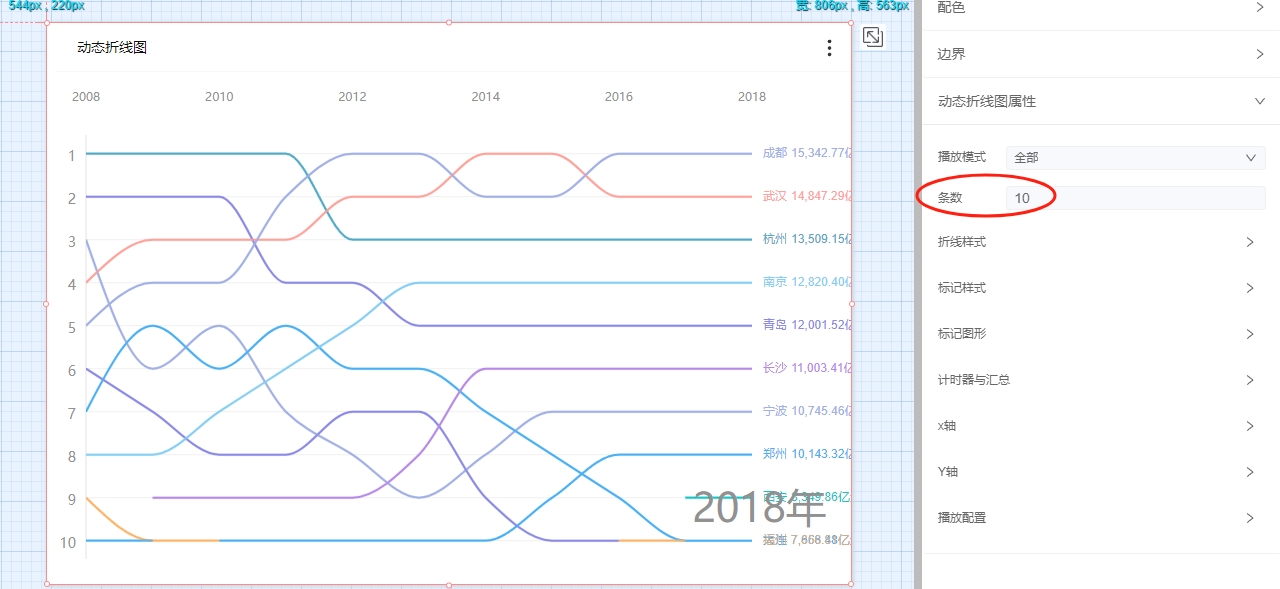

另外，我们在显示设置中找到动态折线图属性，把条数设置10条。

3. 美化图表

3.1 调整配色

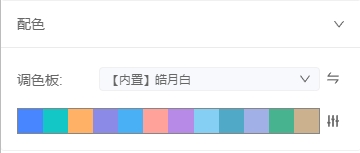

打开显示设置中的【配色】，选择适合业务含义的配色。

3.2 调整动态折线图属性

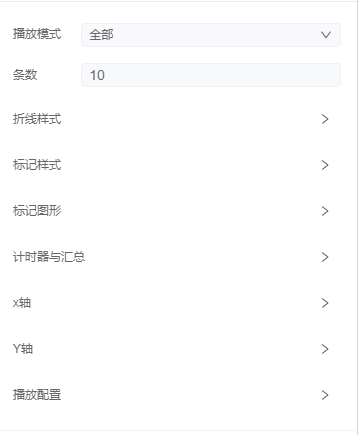

打开显示设置中的【动态折线图属性】，如折线样式、计时器汇总、播放配置等属性。

播放模式：设置播放时按全部或者分段播放，设置全部时，时间轴不动；设置分段时按照阶段数播放，播放完一个阶段继续播放下一阶段。

阶段数：设置页面的展示多少个时间阶段。

条数：设置一页展示的数据条数。

折线样式：设置折线的线宽、透明度、阴影等属性。

标记样式：设置折线上文字名称大小、名称格式化、名称的字体颜色、数值的大小、数值格式化、数值字体颜色等。

标记图形：设置折线上圆形的半径大小。

计时器与汇总： 显示时机：设置计时器与汇总是否一直显示或播放停止后才显示计时器与汇总。 布局：设置计时器与汇总部分在页面右侧的上中下位置，并可调整右边距、上边距。 当前播放时间：设置当前播放时间是否打开，并可格式化当前时间，可设置播放时间的字号、字体、粗细、字体颜色、行高等属性。 当前播放总数：设置当前播放总数是否打开，可更改汇总的标题，打开累积以后会将数据从最开始的时间数据到当前时间数据全部累加起来，可格式化当前总数，可设置播放总数的字号、字体、粗细、字体颜色、行高等属性。

X轴： 格式化：格式X轴的时间展示形式。 字体设置：设置X轴时间的字号、字体、粗细、字体颜色等属性。 文本旋转：设置时间按照水平、倾斜、垂直等形式展示。 分段间隔大小：设置每段间隔的长度。

Y轴： 模式：设置左侧Y轴显示排名或实际的数值。 排序：设置数据按照升序、降序或者不排序展示。 轴线：设置左侧Y轴的粗细、颜色。 网格线：设置横向中间分割线的粗细、颜色、透明度等属性。 字体设置：设置Y轴轴文本的字号、字体、粗细、字体颜色等属性。 播放配置：设置动态折线图是否循环播放、播放每帧时长、播放间隔等。

美化图表后，动态折线图就配置完成了。
