1. 概述

1.1 应用场景

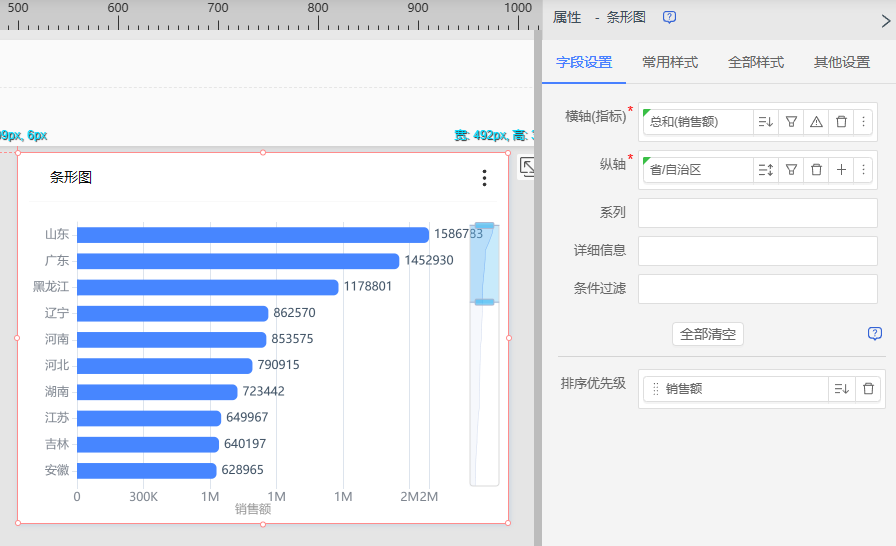

条形图是柱形图的横向展示方式，用若干个细长的横条长度来表达各类数量大小的图形，可对比各个类别之间的比较情况，效果如下图所示：

1.2 基本要求

条形图的基本要求：

1.3 图表特点

优点：肉眼就能清楚的看出数量的多少及比较出数据之间的差别。

缺点：不适合表示趋势分析；不适合分组过多、分类过多的场景。

2. 示例

2.1 新建看板

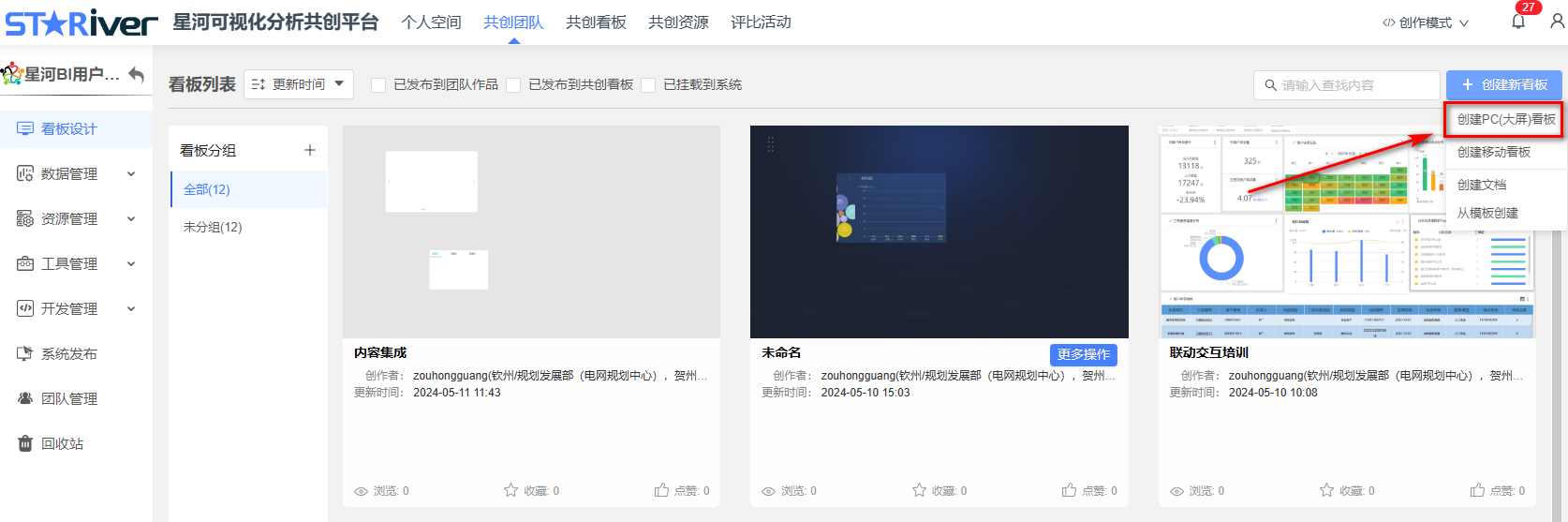

在星河可视化共创分析平台的工作中新建一个大屏看板。

2.2 上传数据

把已经准备好的数据上传到星河可视化共创分析平台中。

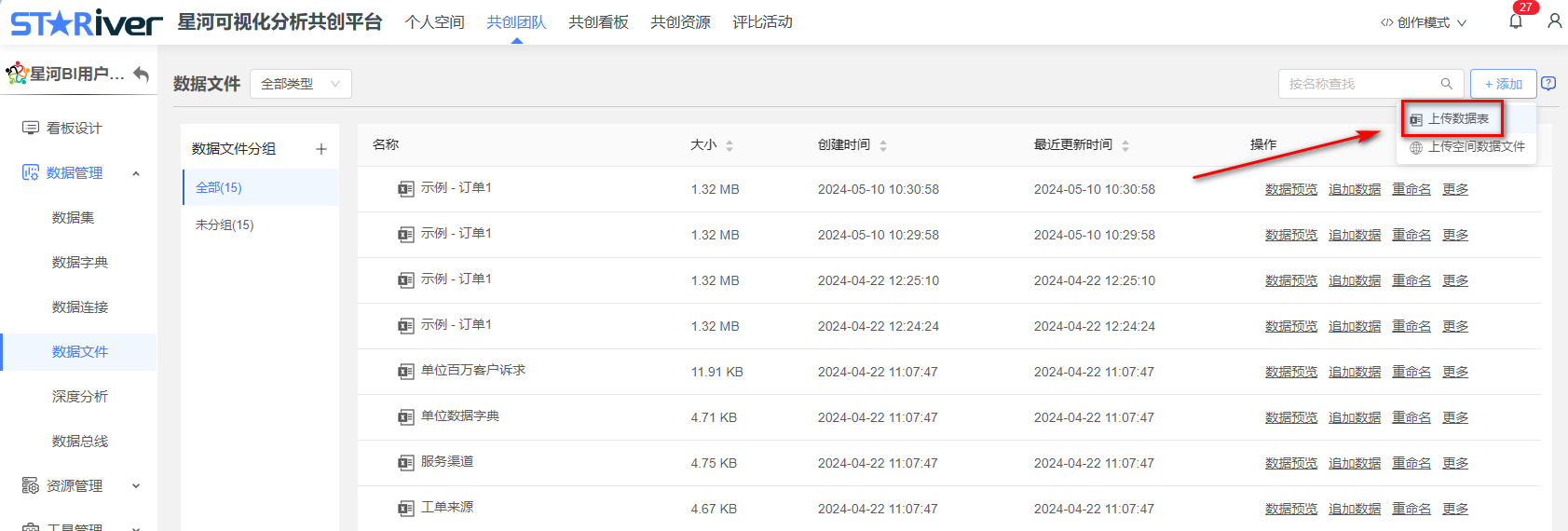

在共创团队→数据管理→数据文件中点击【添加】

把数据上传完后，我们就可以在工作面板中绘制我们的条形图了。

2.3 新建条形图

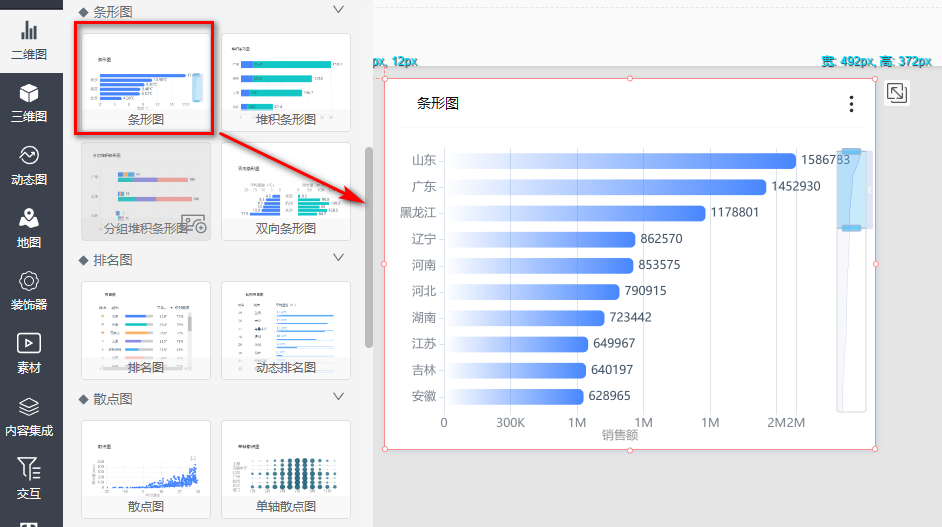

在设计栏中找到条形图，并拖入到设计看板中。

2.4 配置相关字段

把相关字段拖入字段设置中，并配置相关显示属性配置。

3. 美化图表

3.1 调整配色

打开显示设置中的【配色】，选择适合业务含义的配色。

3.2 调整个性化配置

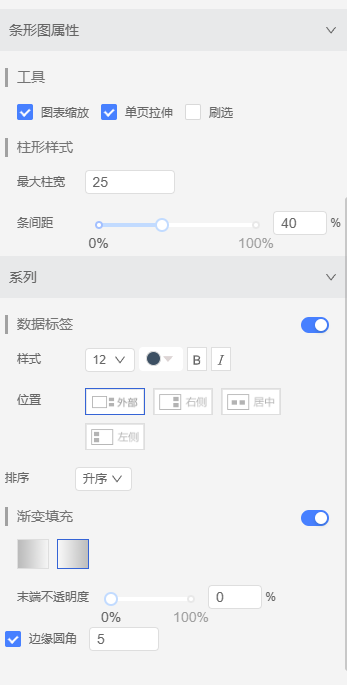

打开【条形图属性】，完成个性化配置。

3.2.1 工具

图表缩放：打开后在图表右侧显示滚动条，可拖拽滚动条上下滚动查看图表。

单页拉伸：打开后在图表预览运行状态，右侧滚动条可以拖拽放大缩小，对应的条形会变粗细。

刷选：打开后在图表预览运行状态，右侧滚动条鼠标点击可以放大缩小条形，并且可以拖拽右侧滑块。

3.2.2 柱形样式

最大柱宽：设置后可调整柱子的最大高度

条间距：可调整柱子与柱子之间的间距，通过调整最大柱宽及条间距可一起调整柱子的高度、间距。

系列：“全部”用来批量设置多指标的属性。

3.2.3 数据标签

数据标签：开启后条形图对应的条形上将标注对应指标的数值

样式：设置数据标签文字的字体大小、颜色、加粗、倾斜等属性

位置：设置数值标注对应柱子的位置、包括外部、右侧、居中、左侧，根据数据实际情况选择。

排序：可对条形图设置升序、降序排列。

3.3.4 渐变填充

渐变填充： 设置条形是否渐变填充及填充的方向

末端不透明度：设置渐变的末端的透明度，当不透明度设置为100的时候，条形将没有渐变的效果。

边缘圆角：设置条形的顶部圆角的大小，数值越大越接近圆。

默认显示：“默认显示”初始状态开关是打开的，关闭以后，在图表默认不显示该指标，状态置灰。（参考“折线（面积）图”对应属性）
