1.概述

仪表盘(Gauge)是一种拟物化的图表，刻度表示度量，指针表示维度，指针角度表示数值。仪表盘图表就像汽车的速度表一样，有一个圆形的表盘及相应的刻度，有一个指针指向当前数值。让人能快速了解关键数据的大致情况，有效地将重要数据单独凸显出来。

星河可视化共创分析平台支持的仪表盘样式如下图所示：

分别为仪表盘、驾驶舱仪表盘、三色仪表盘、多系列仪表盘。

1.1 基本要求

仪表盘的基本要求：

配置教程将以仪表盘为例。

2. 示例

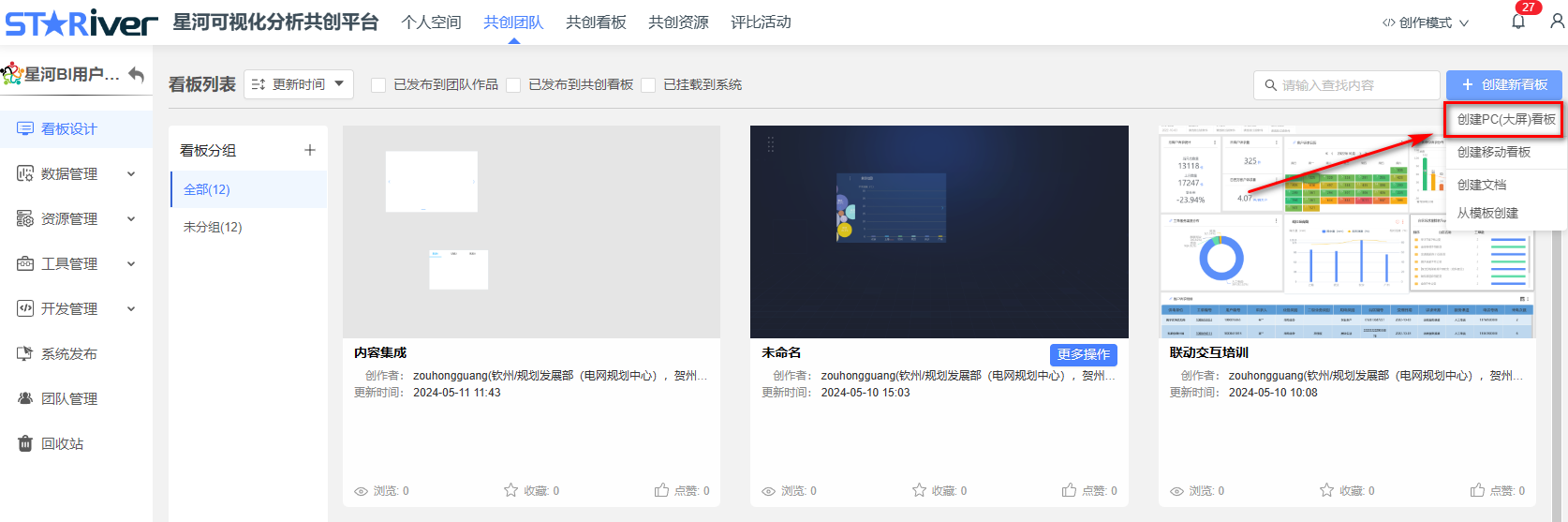

2.1 新建看板

在星河可视化共创分析平台的工作中新建一个大屏看板。

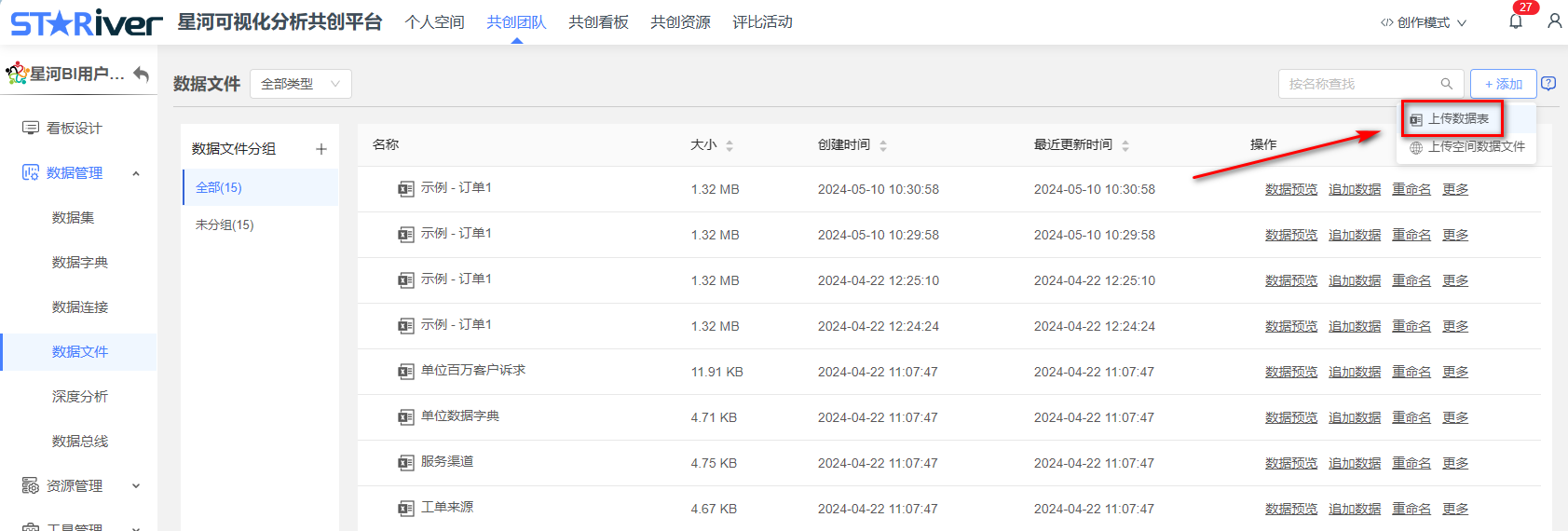

2.2 上传数据

把已经准备好的数据上传到星河可视化共创分析平台中。

在共创团队→数据管理→数据文件中点击【添加】

在把数据上传完后，我们就可以在工作面板中绘制我们的仪表盘了。

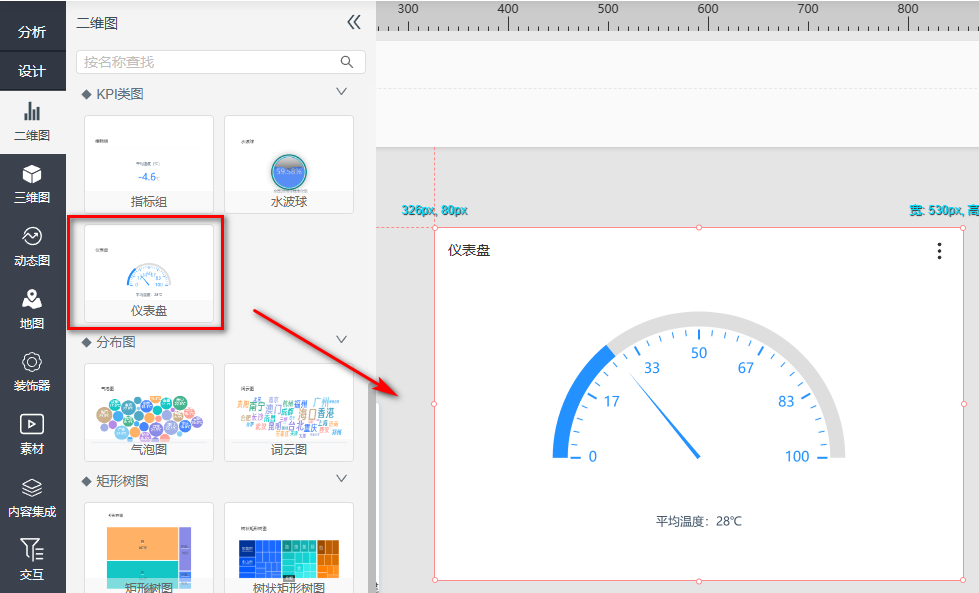

2.3 新建仪表盘

在KPI类中找到仪表盘，并拖入到设计看板中。

2.4 配置相关字段

把相关字段拖入字段设置中，并配置相关显示属性配置。

3. 美化图表

3.1 调整个性化配置

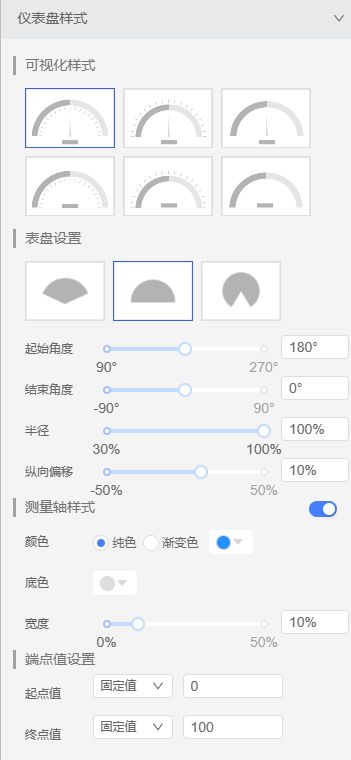

打开【仪表盘样式】，完成个性化配置。

3.1.1 可视化样式

可视化样式：分成六类，点击后图表下面对应的各项属性发生变化，同时图表本身的样式也会跟着变化。刻度在内部 有指针、刻度在外部 有指针、无刻度 有指针、刻度在外部 有指针、刻度在外部 无指针、无刻度 无指针这六类，根据需要选择。

3.1.2 表盘设置

表盘类别：系统内置了三种表盘，点击后按照内置的表盘角度显示仪表盘。

起始角度：设置仪表盘起始角度，默认是水平180°。起始角度越大，仪表盘左侧半圆就越往下走。

结束角度：设置仪表盘结束角度，默认是水平0，结束角度越大，仪表盘右侧半圆就越往下走。

半径：设置仪表盘对应的圆占整个图表区域的百分比，半径越大则占的区域越大。

纵向偏移：可调整仪表盘在整个图表区域的上下位置，数值越小，则仪表盘移动到顶部，数值越大，则仪表盘移动到底部。

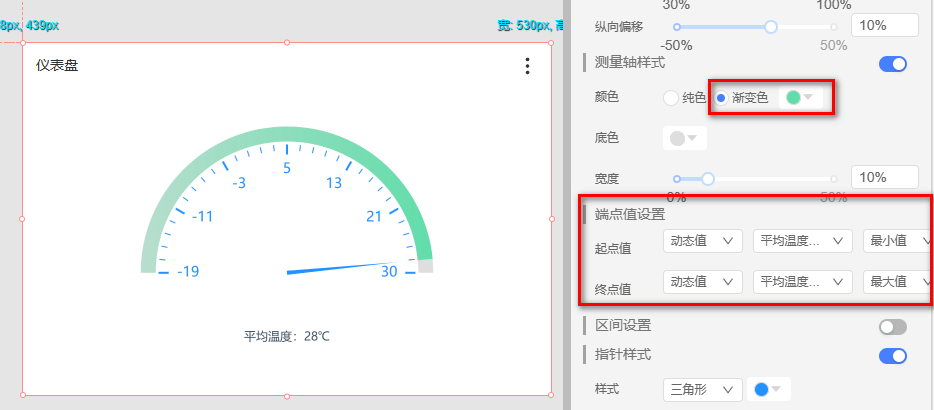

3.1.3测量轴样式

测量轴样式：看起后可调整测量轴的颜色、底色、宽度等属性。

颜色：可调整测量轴的颜色为纯色、渐变色，并设置对应的颜色，当设置渐变色时，按照颜色从浅到深渐变。

底色：可设置测量轴指针未到的区域的颜色。

宽度：可设置测量轴的宽度，数值越大则越宽。

3.1.4 端点值设置

起点值：可设置仪表盘左侧的起点值

终点值：可设置仪表盘右侧的结束值

固定值：设置固定值时，仪表盘起点终点的值将会按照设定的值固定，一般用于百分比，例如0—100%比较固定的值。

动态值：设置后需要选择数据值对应的字段，看当前指标与其他指标的对比，例如可对比当前指标处于最小值、最大值之间的位置。

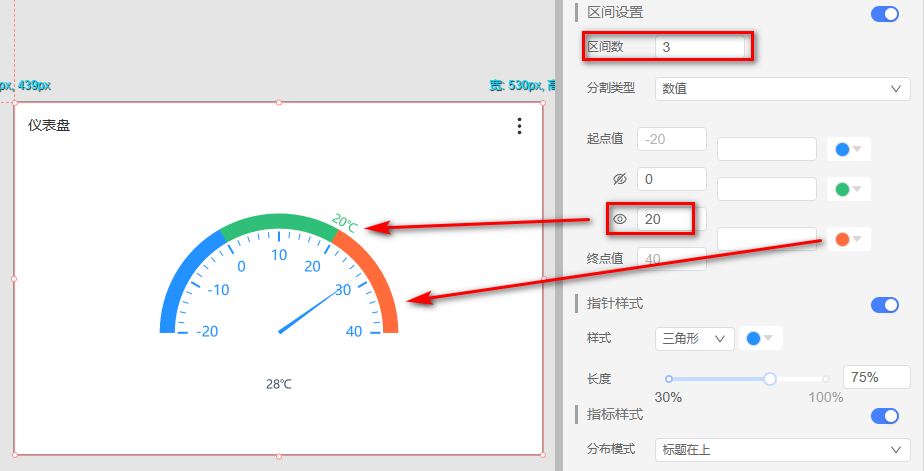

3.1.5 区间设置

区间数：可设置仪表盘分成几个区间

分割类型：可设置为数值、百分比两种分割类型，如果是数值的话则按照实际的值分割，如果是百分比的话，则将实际的值按照百分比换算后分割。

起点值、终点值：按照区间数分割成多个区间，可设置区间名称开启关闭及各个区间的颜色。

3.1.6 指针样式

样式：开启指针样式后，可设置指针为三角形、圆形、空心圆及对应的指针颜色。

长度：可设置指针的长度，数值越大则越长。

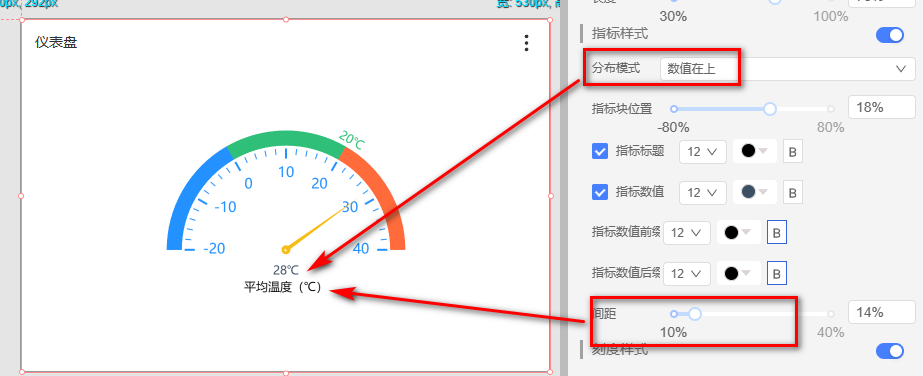

3.1.7 指标样式

分布模式：可设置仪表盘对应的指标、值的位置关系，分为指标在上，标题在下或者指标在下、标题在上两种。

指标块位置：可调整指标名称、指标值在整个图表中的位置

指标标题：可设置是否显示指标标题、指标标题字号、颜色、加粗

指标数值：可设置是否显示指标数值、指标数值字号、颜色、加粗

指标数值前缀：可设置指标数值的前缀字号、颜色、加粗

指标数值后缀：可设置指标数值的后缀字号、颜色、加粗

间距：可设置指标标题与指标数值之间的距离。

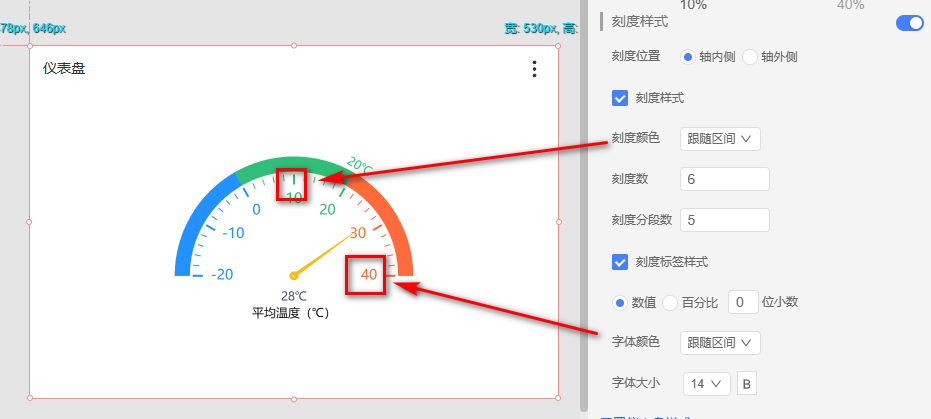

3.1.8 刻度样式

刻度位置：设置刻度位于轴的内测或外侧

刻度样式：可设置刻度样式是否开启

刻度颜色：设置刻度对应的颜色是否为固定色、如固定色则可设置对应的颜色，如设置为跟随区间，则不需要设置自动根据区间对应的颜色显示刻度的颜色。

刻度数：设置仪表盘从起始值到终点值整个区间分成设定的刻度数，一般根据设置为终点值减起点值后，能被整除的刻度数。

刻度分段数：设置一个刻度区间再被分成多小个小区间。

刻度标签样式：可开启刻度标签数值，开启后仪表盘显示对应的标签值

数值：设置刻度标签是否为数值或百分比，如百分比则可设置百分小数位数，设置百分比以后标度标签则会乘100，并显示%符号。

字体颜色：设置刻度标签为固定色或跟随区间颜色

字体大小：设置标签字体大小、加粗
