1. 概述

1.1 应用场景

分组堆积柱状图以简单直观的柱状形式呈现数据，易于理解和解读。将多个类别按照一定的分组方式进行排列，每个组内的类别以堆积柱状图的形式呈现，如图所示将三个类别按照地区进行分组，每个地区一个柱子，展示各个地区各类别数据之间的差异。

1.2 基本要求

分组堆积柱状图的基本要求：

1.3 图表特点

优点：可清楚的看出数量的多少及比较出数据之间的差别。

缺点：不适用于维度类别比较多的数据展现。

2. 示例

2.1 新建看板

在星河可视化共创分析平台的工作中新建一个PC（大屏）看板。

2.2 上传数据

把已经准备好的数据上传到星河可视化共创分析平台中。

在共创团队→数据管理→数据文件中点击【添加】

把数据上传完后，我们就可以在工作面板中绘制我们的柱状图了。

2.3 新建分组堆积柱状图

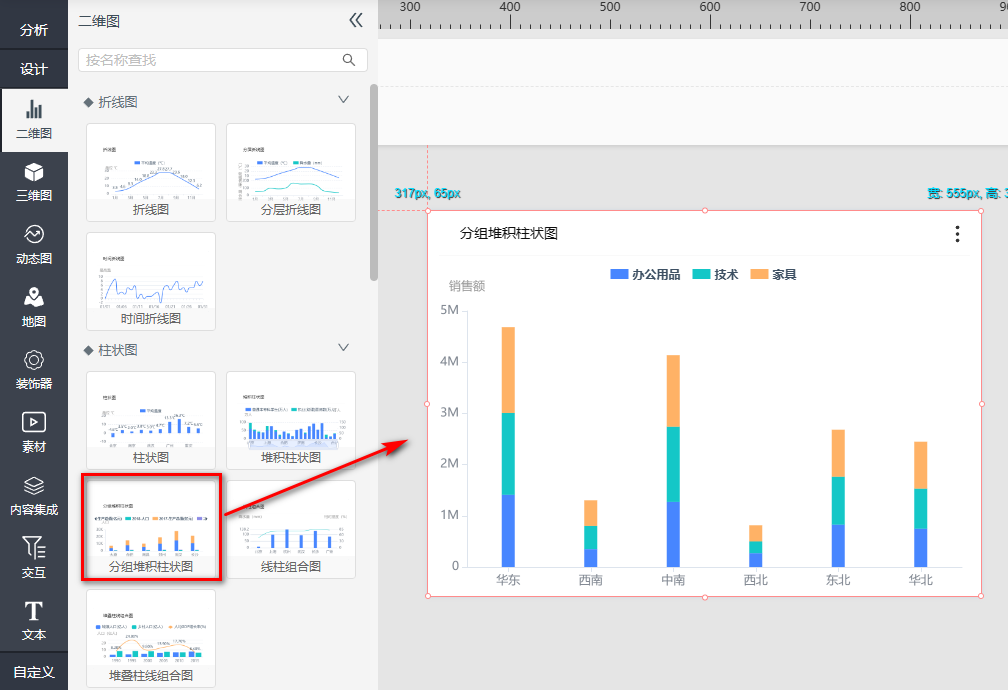

在设计栏中找到分组堆积柱状图，并拖入到设计看板中。

2.4 配置相关字段

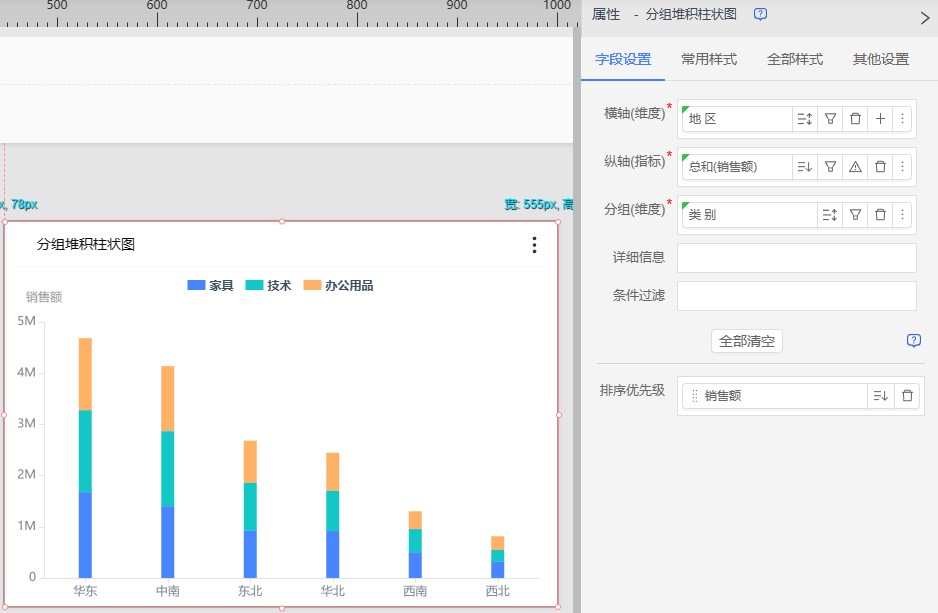

把相关字段拖入字段设置中，并配置相关显示属性配置，如指标格式化、设置别名、指标进行排序，按照销售额升序降序排序等。

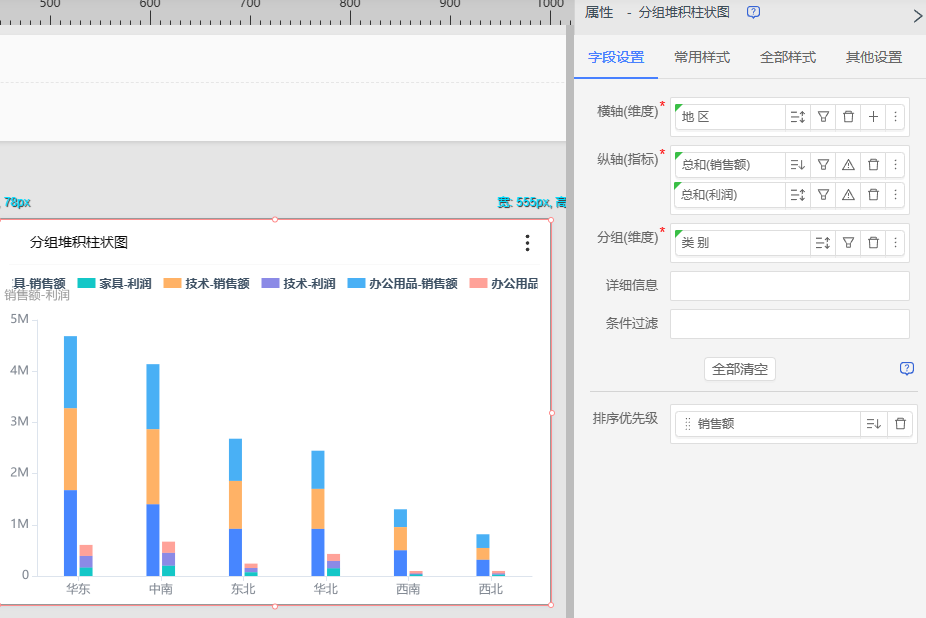

当纵轴放入两个或者两个以上指标时，将会生成两个或者两个以上的柱子。

​ 多指标柱状图

3.美化图表

3.1 调整配色

打开显示设置中的【配色】，选择适合业务含义的配色。

3.2 柱状图属性

打开【柱状图属性】，可调整圈选、图表缩放、柱形样式、柱宽、条间距。

圈选：当图表类型为柱状时，才会显示圈选的属性。配置以后，在图表显示圈选的图标，支持鼠标拖拽圈选多个柱子提取横轴的条件交互。需要搭配关联一起使用，关联需要将柱状图对应的横轴字段加入到关联。

图表缩放：打开以后，在图表下面出现横向滚动条，支持拖拽滚动条两侧标尺缩放图表，当图表横轴的类别比较多的时候，适用。

最大柱宽：设置后可调整柱子的最大宽度

条间距：可调整柱子与柱子之间的间距，通过调整最大柱宽及条间距可一起调整柱子的宽度、间距。

###3.3 系列

所有系列：当选择所有系列时，下面的属性将会批量修改所有折线对应的属性。

3.3.1 数据标签

数据标签：开启后柱状图对应的柱子上将标注对应指标的数值

样式：设置数据标签文字的字体大小、颜色、加粗、倾斜等属性

位置：设置数值标注对应柱子的位置、包括外部、顶部、居中、底部，根据数据实际情况选择。

3.3.2 坐标轴

坐标轴：设置柱子坐标轴位于左纵OR右纵轴上

3.3.3 柱形样式

渐变填充： 设置柱子是否渐变填充及填充的方向

末端不透明度：设置渐变的末端的透明度，当不透明度设置为100的时候，柱形将没有渐变的效果。

边缘圆角：设置柱子的顶部圆角的大小，数值越大越接近圆。

3.3.4 光晕

光晕：设置柱子增加光晕的大小、透明度、颜色等

3.3.5 极值点设置

极值点设置：开启后将在柱状图数据最高的点、最低的点标注文本或者数据

展示形式：设置展示为文本、数值

最高点最低点：设置最高点展示的标注颜色、文本、字号等属性。
