1.概述

1.1 应用场景

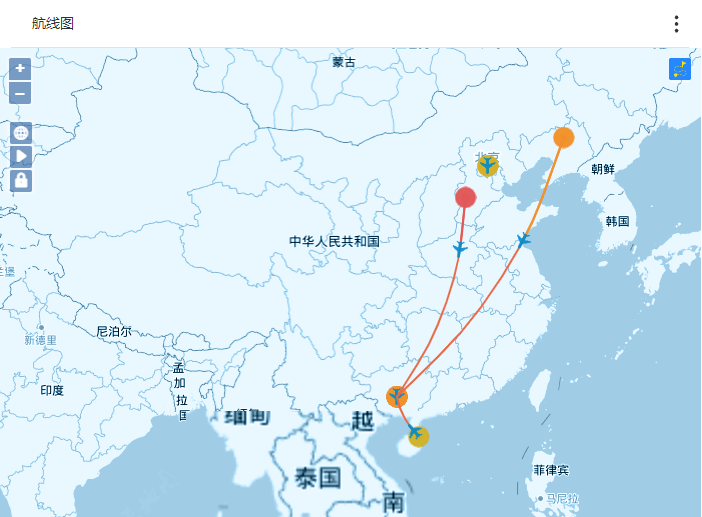

航线图是用于展现航班的飞行轨迹可视化图表，由源参数、源经度、源维度、目标参数、目标经度、目标维度、颜色七个要素组成。

1.2 基本要求

航线图图的基本要求：

1.3 图表特点

适合展现航班的飞行轨迹。

2.示例

2.1 准备数据

要做数据的可视化，首先肯定要上传数据。在这里我们准备一份国内航班的数据集，里面包含了飞机起飞机场、降落机场的经纬度。

除此之外，还有航班的降落时间、航班的机型以及准点率等数据，我们稍等还可以根据这些字段制作一份数据大屏。

2.2 上传数据

准备好数据后，我们把数据上传到星河可视化共创分析平台中。

在我的工作区→我的数据→数据文件中点击【添加】：

把数据上传完后，我们就可以在工作面板中绘制我们的航线图了。

2.3 添加航线图

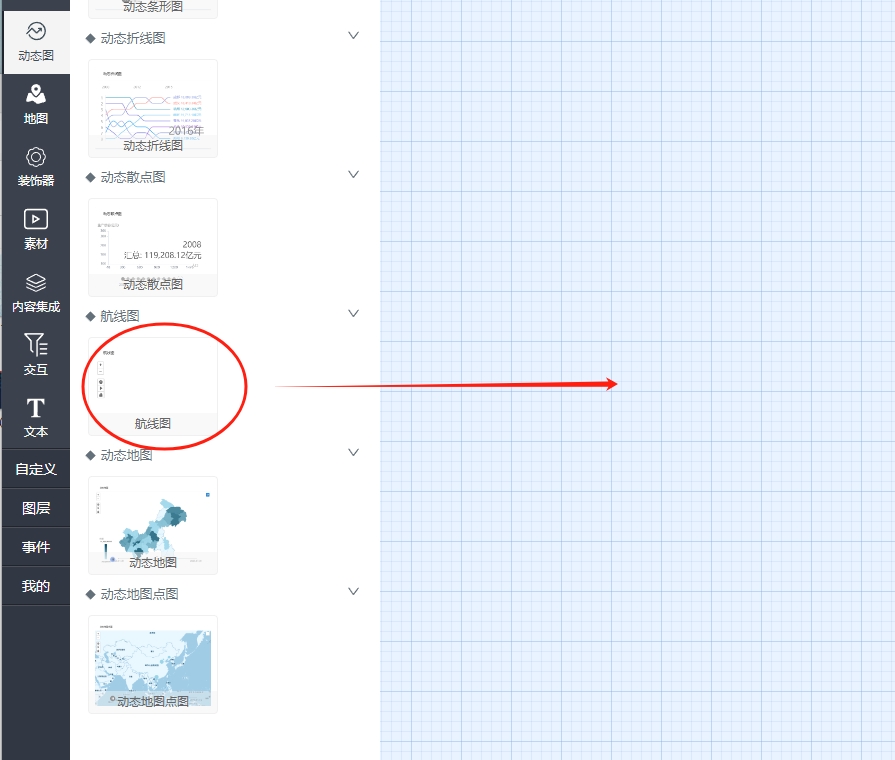

在看板左侧，我找到图表库中动态图中的航线图，拖出放到看板中心中：

2.4 配置字段

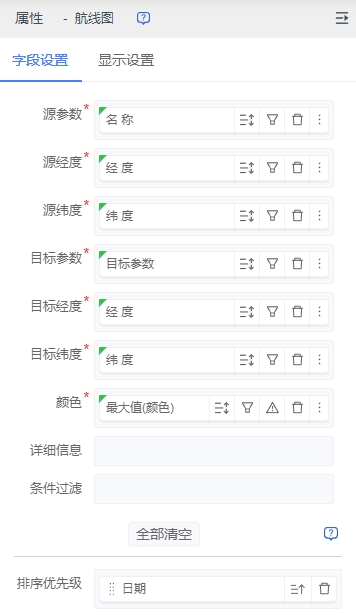

在字段设置中，我们看到配置航线图需要配置的选项非常多，幸运的是，这些字段在我们刚刚展示的数据集中都有。比如：【源参数】对应的就是【起飞机场】这一字段，【源经度】和【源纬度】对应的是【起飞经度】和【起飞纬度】，具体字段对应如下：

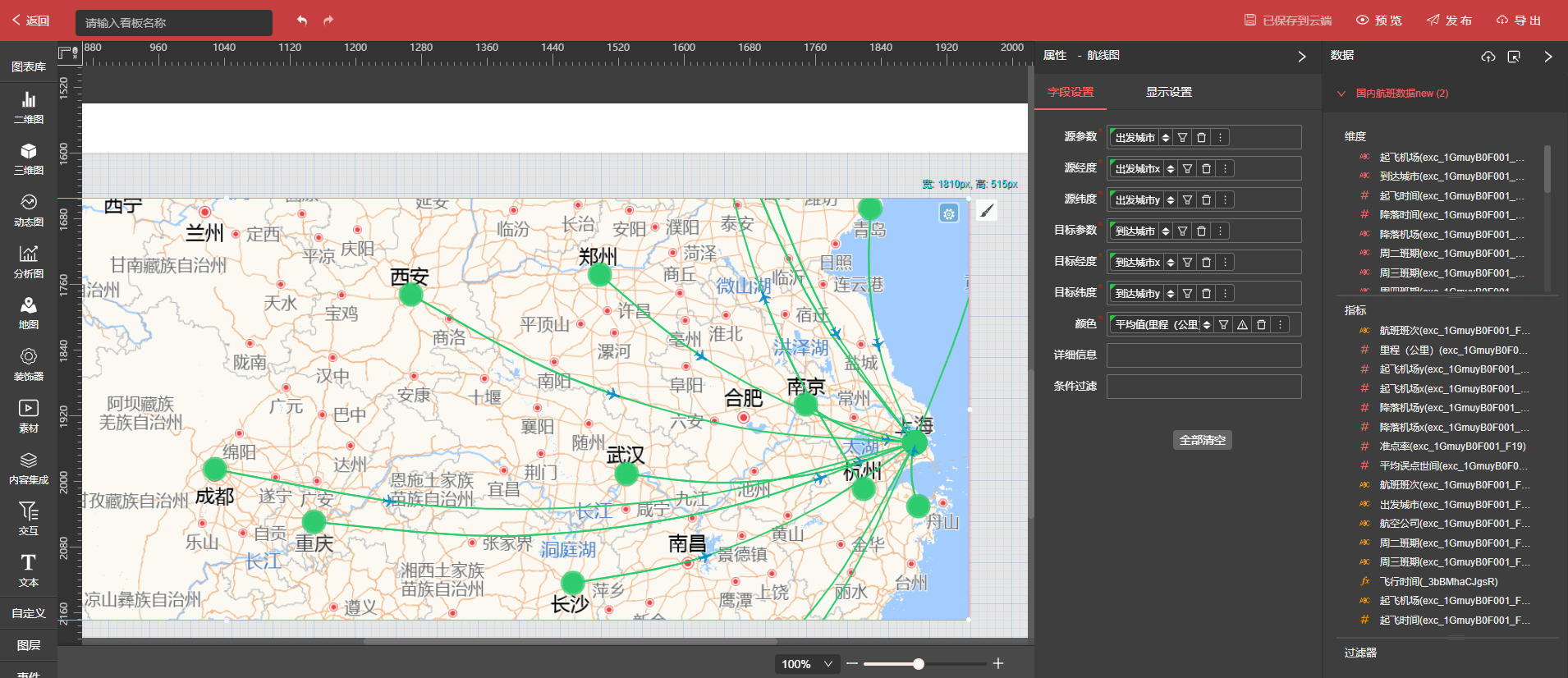

通过上述七个字段设置，我们就能完成一幅航线图的绘制。

3.配置可视化大屏

在文章开始，我们说过因为这个数据集有非常多字段，比如有各航班延误时间、各航司的准点率，周一到周日的航班架次，我们可以根据这些字段来配置一个可视化大屏。

比如，我们可以统计每个航空公司的航班架次，看看航班架次最多的前十大航空公司是哪些。

还可以统计各大航空公司的飞行公里数，统计分析出哪些航空公司飞行公里数最多，并且在这些公司中哪些机型又是飞的最多的。

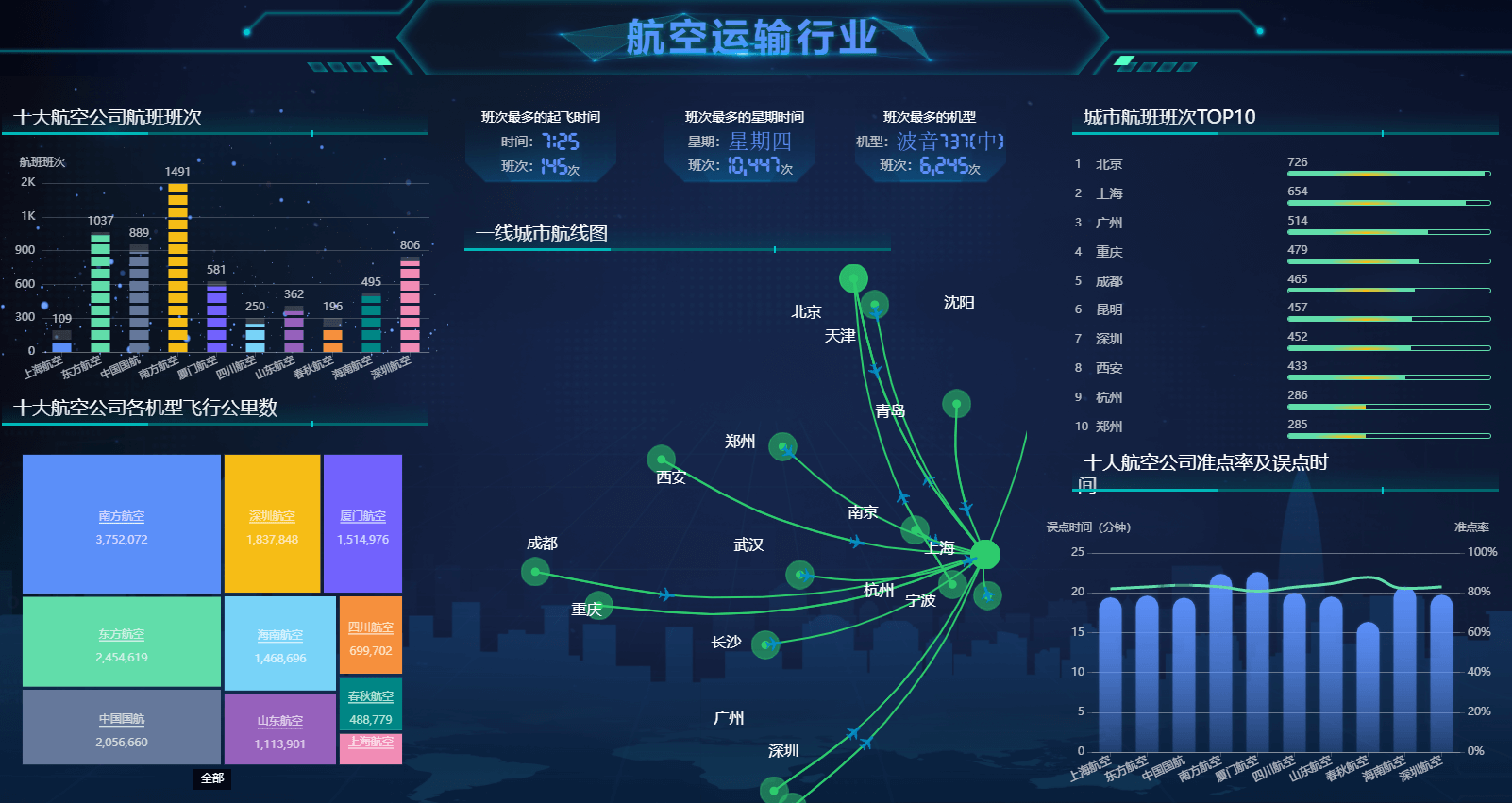

最后，我们来看看整体做好的可视化大屏是怎么样的：

在文章的最后，我们想表达的是，我们可以看到数据可视化的魅力不仅因为它特别炫、特别吸引眼球，还因为它具备强大的认知优势：人类大脑的一半完全是用于处理可视化信息的。

当你给用户展示一张信息图的时候，你已经以大脑的最大带宽路径在影响他了。一张设计优良的数据可视化图能即时给予观者深刻的印象，并能穿透一个复杂故事的芜杂直抵问题的核心。
