1. 概述

1.1 应用场景

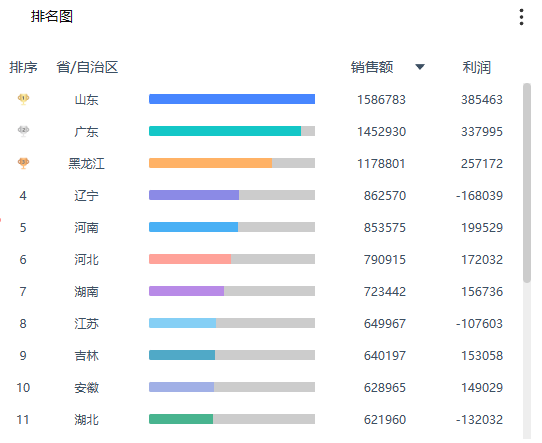

排名图可展现数据的排序，名称、主要指标、附加指标等信息，效果如图：

1.2 基本要求

排名图的基本要求：

2. 示例

2.1 新建看板

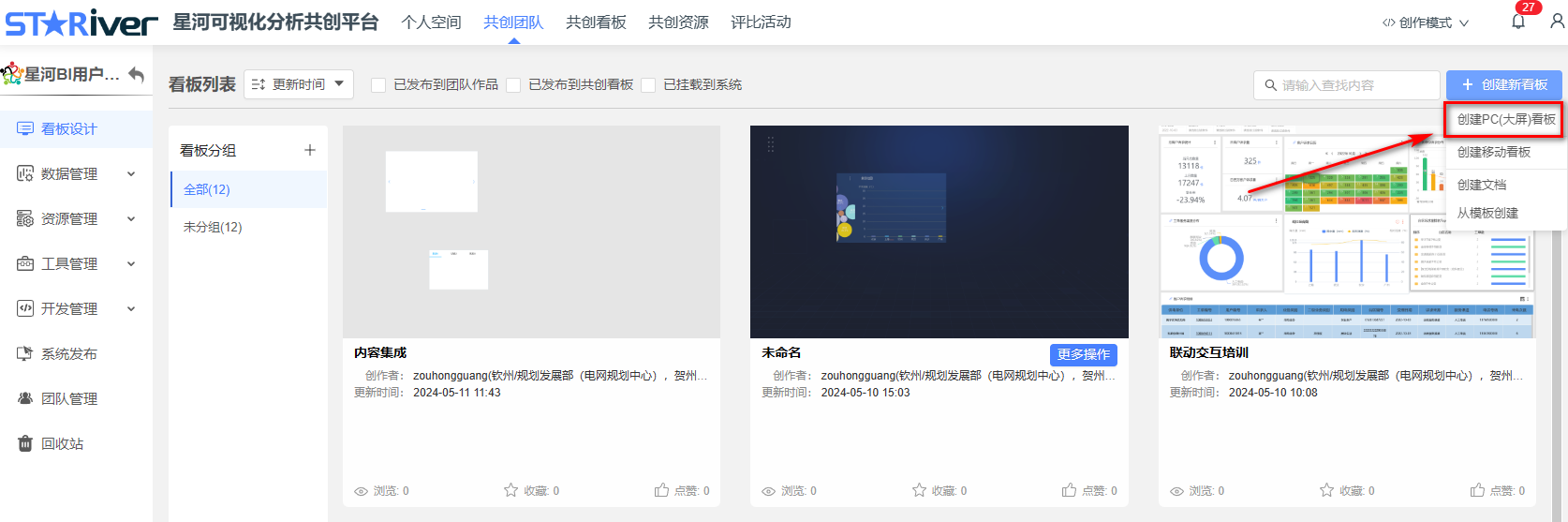

在星河可视化共创分析平台的工作中新建一个大屏看板。

2.2 上传数据

把已经准备好的数据上传到星河可视化共创分析平台中。

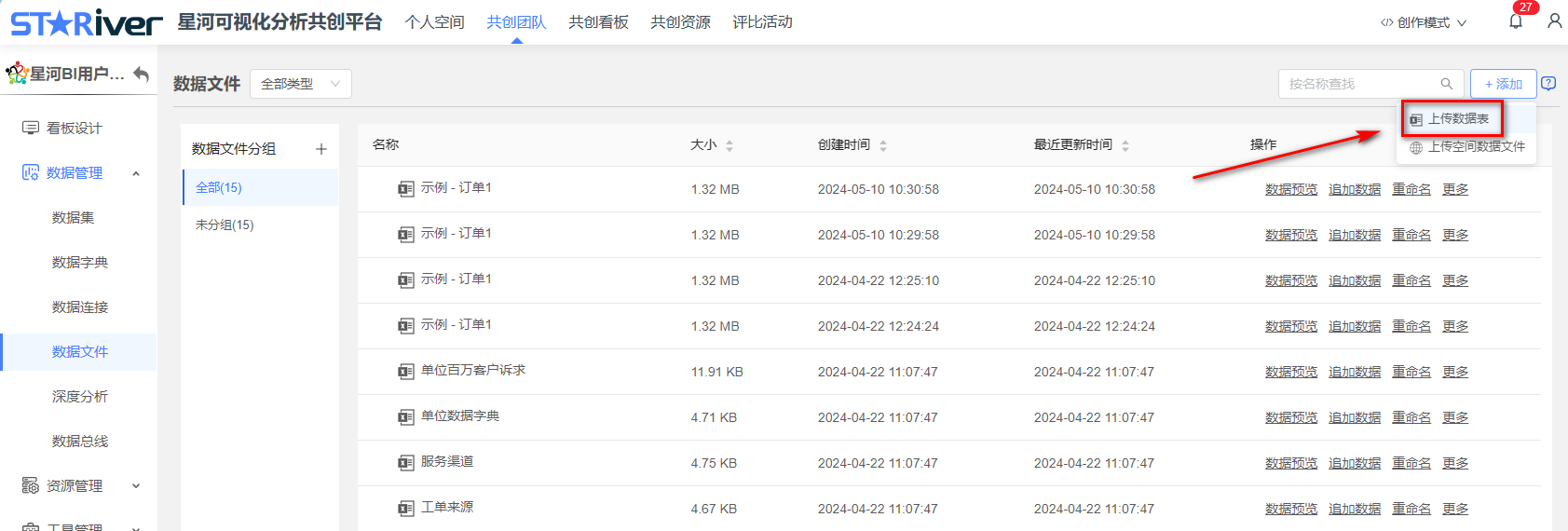

在共创团队→数据管理→数据文件中点击【添加】

把数据上传完后，我们就可以在工作面板中绘制我们的排名图了。

2.3 新建排名图

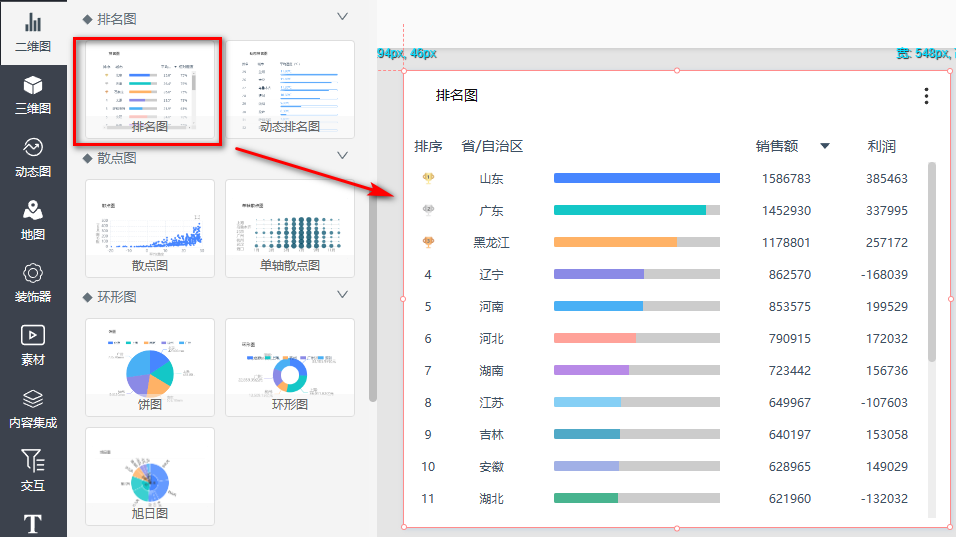

在设计栏中找到排名图，并拖入到看板编辑区中。

2.4 配置相关字段

把相关字段拖入字段设置中，并配置相关显示属性配置。

2.5 设置排序

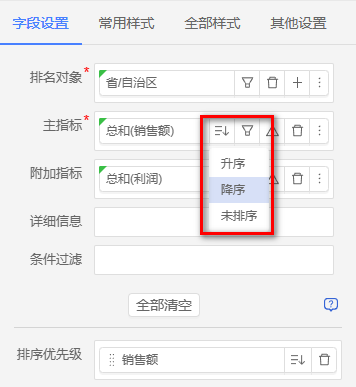

排名图需要按照指标额高低排序，我们只需在字段设置中单击设置按钮，即可设置的升序与降序。

3. 美化图表

3.1 调整排名图样式

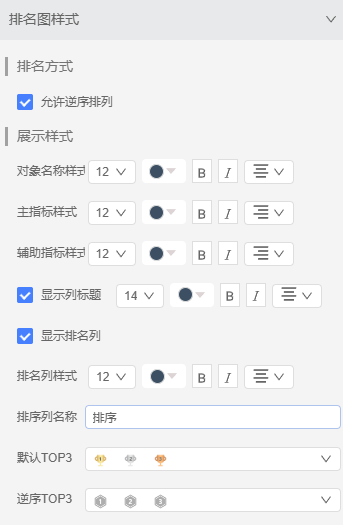

调整排名图的显示设置，如排名样式、展示样式、滚动条样式等属性。

排名方式：勾选允许逆序排列以后，主指标将会展示一个上升下降的箭头，点击后支持按照升序、降序排序。

对象名称样式：可设置排名对象名称的字号、颜色、加粗、倾斜、位置包括靠左，靠右、居中等。

主指标样式：可设置主指标数值的字号、颜色、加粗、倾斜、位置包括靠左，靠右、居中等。

辅助指标样式：可设置辅助指标数值的字号、颜色、加粗、倾斜、位置包括靠左，靠右、居中等。

显示列标题：勾选后开启列标题，开启后可设置列标题的字号、颜色、加粗、倾斜、位置包括靠左，靠右、居中等。

显示排名列：勾选后开启排名列属性设置

排名列样式：设置排名列字号、颜色、加粗、倾斜、位置包括靠左，靠右、居中等。

排序列名称：可设置排序列的名称，不输则为空。

默认TOP3:可设置排名前3的数据对应的数据图标。

逆序TOP3：可设置倒序排列时，倒序排名前3的数据图标。

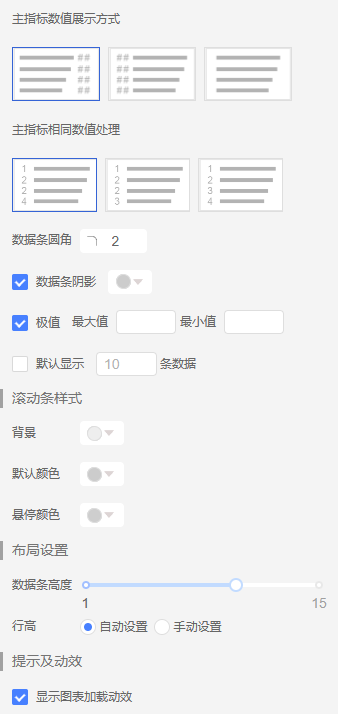

主指标数值展示方式：设置主指标位于数据条的左边或者右边、或者不展示主指标，只展示数据条。

主指标相同数值处理：设置当主指标数值完全一样时，排名列的排名顺序，按照三种展示，参考系统图。

数据条圆角：设置数据条展示的圆角度数

数据条阴影：设置是否开启数据条阴影及开启后数据条的阴影颜色

极值：开启后可设置数据条的最大值、最小值，当设置最小值时，数据本身跟最小值进行对比，确定数据条的长度。

滚动条样式：当页面数据条形超过当前页面展示时，出现竖向滚动条，可设置竖向滚动条的背景色、默认颜色、鼠标移动到滚动条的悬停颜色。

布局设置：可设置数据条的高度及每一行的高度，可设置为自动或者手动调整行高。

提示及动效：勾选后图表加载将展示动画效果。

指标设置：

列宽：可批量或者当个指标设置对应的列宽

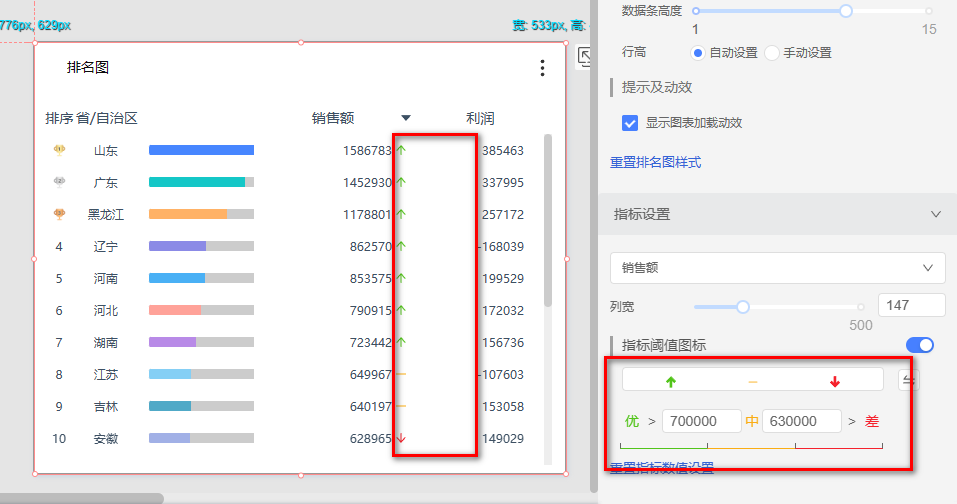

指标阈值图标：可设置指标数值大于某个数值以后，对应的指标后面是否展示阈值图标。
